85*85*30mm DCミニ5V 3Dプリントブロワーファン

動作電圧DC 12V、定格速度5000 RPM ±10%で動作するこのDCブロワーファンは、コンパクトな機器内で安定した方向性のある送風を提供します。PBT + ガラス繊維構造、ステンレス鋼シャフト、油圧ベアリングシステムにより、連続的な機器冷却に適した耐久性の高い構造を実現しています。

定格電流はわずか0.36A ±15%、動作電圧範囲は7–13V DC、平均騒音レベルは49.7 dBAで、8530はコンパクトな設置、信頼性の高い送風、制御された動作音のバランスが求められる用途に適しています。

主な特長

コンパクト遠心ブロワー設計

8530は、側面出口から空気を送り出すコンパクトな遠心ブロワー構造を採用しています。従来の軸流ファンと比較して、この構成は機器が方向性のある送風を必要とする場合や、設置スペースが限られている場合に特に有効です。

12V DC動作

このファンはDC 12Vシステム向けに設計されており、7–13V DCの動作電圧範囲に対応しています。6Vの始動電圧により、低電圧機器や電源管理システムでの柔軟な使用が可能です。

5000 RPM定格速度

定格速度5000 RPM ±10%により、8530はコンパクトな冷却用途向けに安定した高速動作を提供するよう設計されています。

制御された動作音

平均騒音レベルは、指定された試験条件下で49.7 dBAです。これにより、冷却性能と音響要件の両立が必要な機器に適しています。

油圧ベアリングシステム

油圧ベアリングシステムは滑らかな回転を支え、安定した長期動作が求められる用途に適しています。ステンレス鋼シャフトおよびPBT + ガラス繊維構造部品と組み合わせることで、機器冷却システムにおける信頼性の高い動作を実現するよう設計されています。

耐久性の高いPBT + ガラス繊維構造

フレームとインペラにはともにPBT + ガラス繊維材料を使用しています。この材料の組み合わせにより、連続的なモーター動作や高い動作温度にさらされる用途に対応する剛性と耐久性のある構造を提供します。

広い動作温度範囲

8530は、動作温度範囲-10°C～+70°C、保管温度範囲-20°C～+75°Cに対応しており、さまざまな電子機器および産業環境への組み込みが可能です。

複数のモーター保護機能

モーターにはロック保護機能と極性保護機能が搭載されています。製品仕様によると、定格電圧で72時間ロック状態に耐え、発火や焼損が発生しないよう設計されています。また、回路は逆極性接続に耐え、損傷を防止できます。

製品仕様

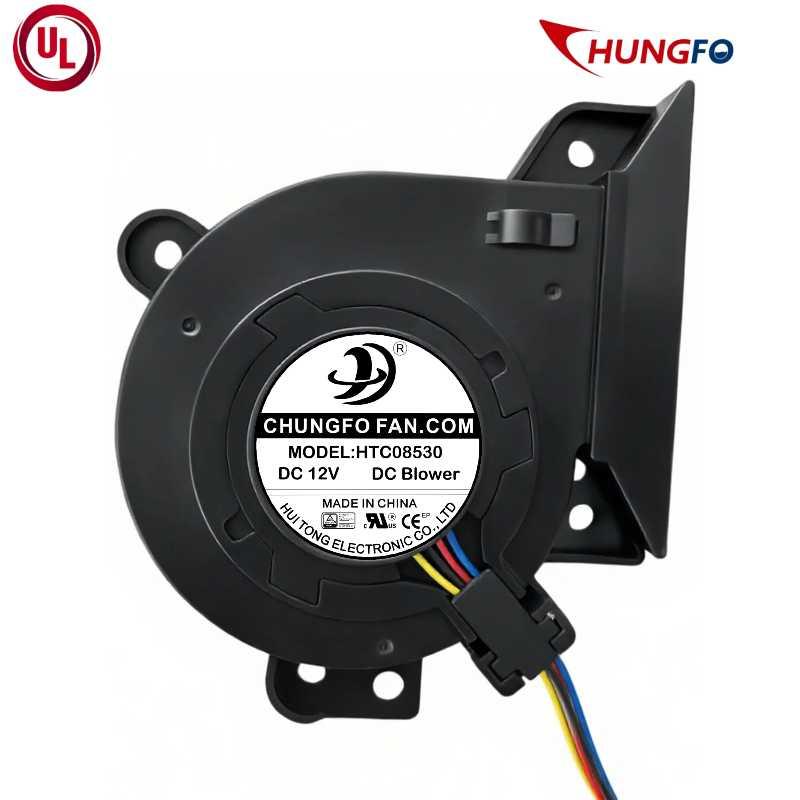

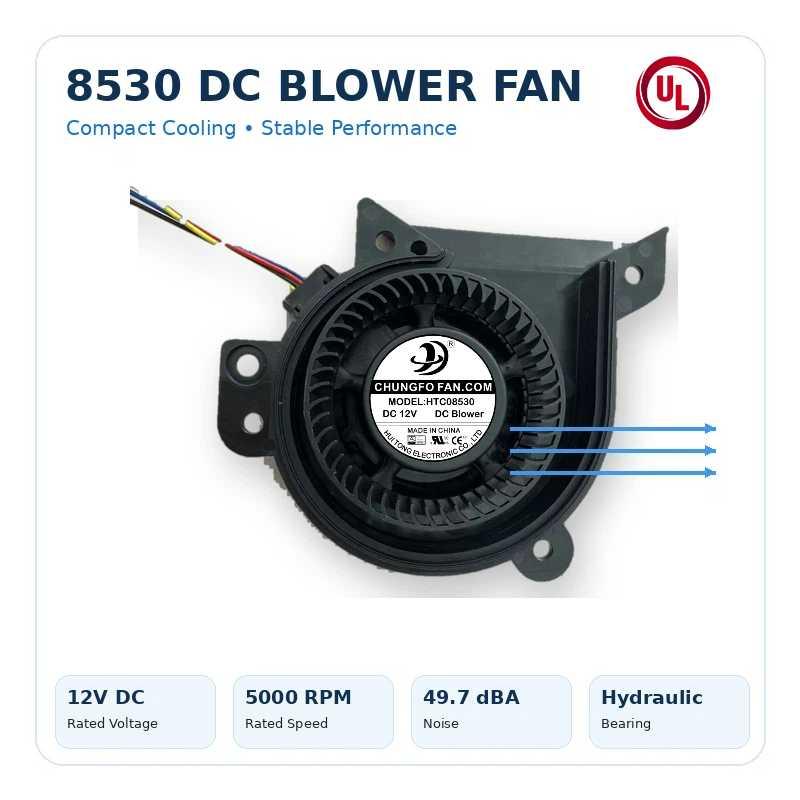

モデル:8530 DCブロワーファン

定格電圧:DC 12V

定格電流:0.36A ±15%

ラベル電流:0.45A

ロック電流:≤2.4A

始動電圧:6V

動作電圧:7–13V DC

定格速度:5000 RPM ±10%

風量:試験報告書に基づき確認予定

静圧:試験報告書に基づき確認予定

騒音:49.7 dBA 平均

回転方向 ラベル側から見て時計回り

フレーム材質:PBT + ガラス繊維

インペラー材質:PBT + ガラス繊維

シャフト ステンレス鋼

ベアリングシステム:油圧ベアリング

ケイ素鋼帯:H23

リード線:UL10368 24AWG

正味重量:83g ±10%

動作温度:-10°C ～ +70°C

保管温度:-20°C ～ +75°C

動作湿度:10%～80% RH

保管湿度:10%～80% RH

絶縁抵抗:500VDCで≥10MΩ

絶縁:クラス B種、135°C

保護と信頼性

8530 DCブロワーファンは、商用および産業用機器への信頼性の高い組み込みを実現するため、複数の保護対策と品質管理対策を施して製造されています。

モーターは、ロックローター保護および逆極性保護について試験されています。製品仕様では、最小限の梱包条件下で30 cm落下試験に耐えることも要求されています。

電気安全のため、フレームとリード線間の絶縁抵抗は500VDC下で最低10MΩに規定され、B種絶縁は135°C定格となっています。

これらの特性により、8530は安定動作、電気保護、生産の一貫性が重要なOEM機器に適しています。

代表的な用途

8530 DCブロワーファンは、方向性のある冷却気流を必要とする小型機器に組み込むことができます。

電子機器およびPCB冷却

小型遠心構造により、PCB、プロセッサ、電力部品、その他の発熱する電子部品へ冷却空気を向ける用途に使用できます。

産業用制御機器

8530は、局所冷却が必要な制御盤、産業用コントローラー、自動化装置、小型電気システムに組み込むことができます。

電源およびインバーター

コンパクト電源、コンバーター、インバーター機器では、発熱する電子部品周辺に強制的なエアフローが必要になる場合があります。12V DC構成により、ブロワーを低電圧内部冷却システムに組み込むことができます。

3Dプリンター

小型ブロワーは、電子機器の冷却、局所的なエアフロー、熱管理のために3Dプリンター機器で一般的に使用されています。コンパクトな遠心式構造は、設置スペースが限られた密閉型機器に適しています。

医療および実験機器

8530は、コンパクトなサイズと制御された動作音が重要となる実験機器や医療機器内の電子モジュール、制御基板、内部部品の冷却用途に適用できます。

通信およびネットワーク機器

コンパクトな通信機器、電子筐体、ネットワークデバイスでは、内部電子部品周辺に強制的なエアフローが必要になる場合があります。遠心ブロワーの方向性のある出口により、特定の熱源へ空気を導くことができます。

従来の軸流ファンではなくDCブロワーを選ぶ理由

軸流ファンは一般的にインペラーと同じ軸方向に沿って空気を移動させますが、遠心ブロワーはインペラー内に空気を吸い込み、異なる方向へ排出します。

設置スペースが制限されている機器、エアダクト、局所的な熱源、または方向性のある冷却要件がある場合、遠心ブロワーはエアフロー経路設計においてより高い柔軟性を提供できます。

そのため8530は、冷却対象の正面にファンを単純に取り付けることができないコンパクト機器に特に適しています。

エンジニアリングおよびOEMカスタマイズ

専門的な冷却ファンメーカーとして、Chungfo Fanはさまざまな機器要件に対応するOEMおよびカスタマイズ冷却ソリューションを提供しています。

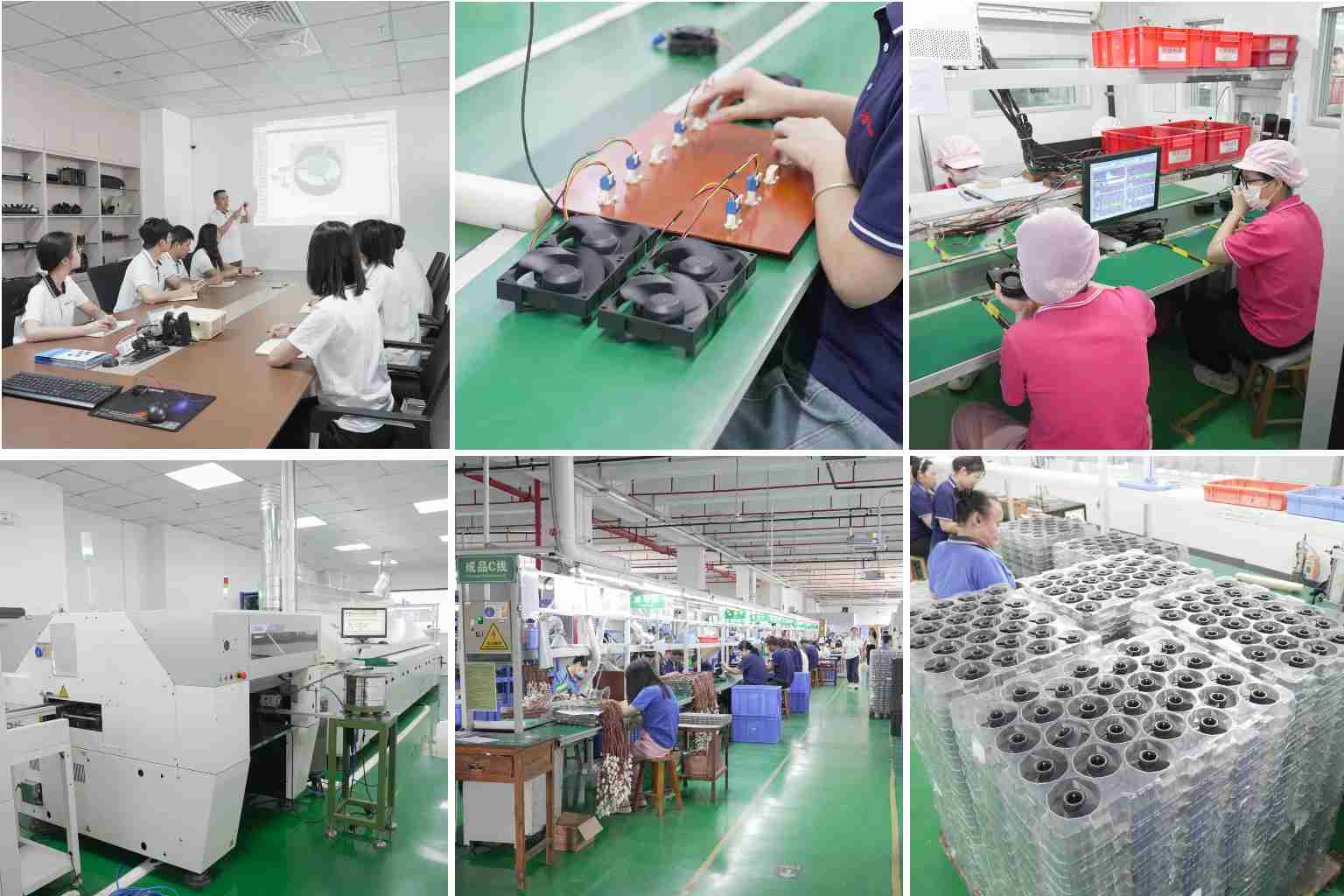

会社概要

Guangdong Chungfo Electronic Technology Co., Ltd.には、多数の高品質な管理および技術人材が在籍しています。

当社はIS09001品質管理システムを厳格に実施しており、風洞圧力計、恒温恒湿試験機、RoHS試験機、塩水噴霧試験機、ガウスメーター、騒音試験機などの完備した試験設備を保有しています。

お客様のニーズに応じて、お客様にご満足いただける製品を設計・製造することができます。

当社の製品は、家電製品、換気設備、医療機器、通信機器、スポーツ用品、その他の産業で幅広く使用されています。

製品はCE、UL、CUL、TUV、CCC、IATF16949、SGS、REACHなど、多数の安全認証を取得しています。

当社は、Midea、Chigo、Konka、Skyworth、Fenda、Electrolux、Samsung、Hitachiなど、国内外の多くの著名企業と協力しています。

よくある質問

8530 DCブロワーファンはどの電圧を使用しますか？

8530はDC 12V動作用に設計されており、動作電圧範囲は7～13V DCです。

8530ブロワーファンの定格回転速度はどのくらいですか？

定格回転速度は5000 RPM ±10%です。

8530の騒音レベルはどのくらいですか？

指定された試験条件下での平均騒音レベルは49.7 dBAです。

8530はどのベアリングを使用していますか？

8530は油圧ベアリングシステムを使用しています。

8530はPCB冷却に使用できますか？

はい。コンパクトな遠心構造により、PCBやその他の発熱電子部品へ冷却エアフローを向ける用途に適しています。

このブロワーファンはカスタマイズできますか？

はい。Chungfo Fanは、電気仕様、配線、コネクター、構造、用途固有の要件を含むOEMおよびカスタマイズ冷却ファンプロジェクトに対応しています。

動作温度範囲はどのくらいですか？

指定された動作温度範囲は-10°C～+70°Cです。

8530には極性保護機能がありますか？

はい。仕様では、モーター回路が正極と負極の逆接続に対して損傷なく耐えられることが示されています。

8530にはロックローター保護機能がありますか？

はい。仕様では、定格電圧下で72時間ロック状態になっても、発火や焼損なしに耐えられることが示されています。

8530 DCブロワーファンのサンプルを依頼する

次の機器冷却プロジェクト向けに、コンパクトな12V DCブロワーファンをお探しですか？

必要な電圧、風量、静圧、設置スペース、用途条件をお知らせください。Chungfo Fanは、適切なブロワー構成の評価をサポートし、お客様の機器向けにOEM冷却ソリューションを提供できます。
