スリーブベアリングは、冷却ファン業界で最も古く、最も広く使用されているベアリング設計の一つです。その人気の理由は、シンプルな構造、適度な動作条件下での信頼性の高い性能、そして競争力のある製造コストの組み合わせにあります。

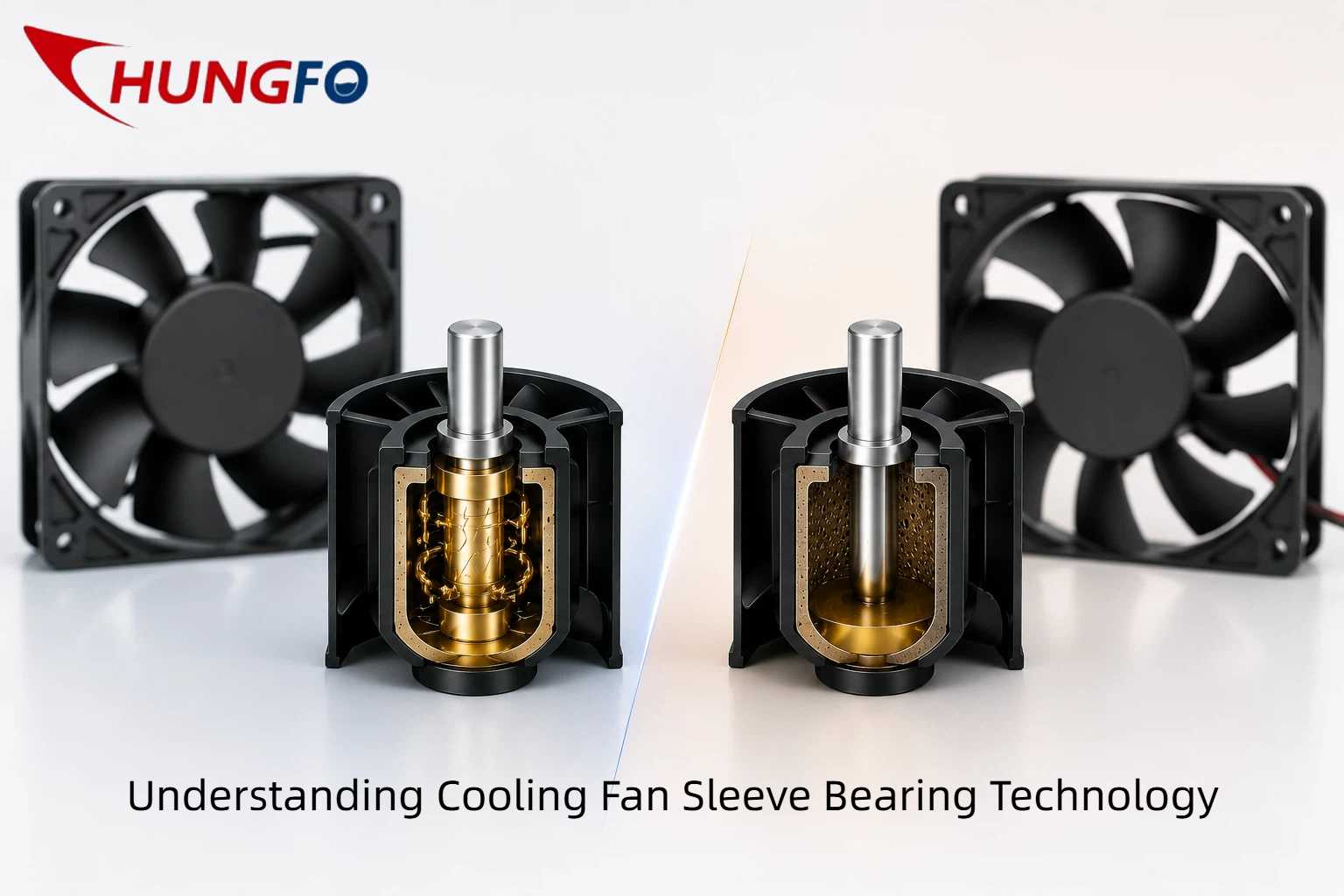

スリーブベアリングファン内部では、モーターシャフトが多孔質金属材料で作られた精密加工済みの円筒形スリーブ内で回転します。製造時、このスリーブには潤滑油が含浸されます。ファンが回転を開始すると、シャフトとベアリング表面の間に薄い潤滑層が形成され、金属同士の直接接触を低減します。

関与する部品数が比較的少ないため、スリーブベアリングファンは製造コストを抑えながら、使用初期段階では滑らかな動作を提供できます。そのため、手頃な価格とコンパクトな設計が主な考慮事項となる製品で頻繁に選択されています。

多くの家庭用電化製品、オフィス機器、教育用電子機器、LED照明システム、エンターテインメント機器、および小型ファン5ボルト用途では、これらの製品が通常、適度な温度環境と断続的な動作サイクルで使用されるため、現在もスリーブベアリング技術に依存しています。このような環境では、スリーブベアリングは製造コストを管理しながら、信頼性の高い冷却性能を提供できます。

もう一つの利点は、新品時の比較的静かな動作です。潤滑油が回転時に発生する小さな振動を吸収するため、多くのスリーブベアリングファンは初期段階で低い騒音レベルを実現できます。この特性により、音響的な快適性が重要となる屋内環境向け製品に適しています。

しかし、スリーブベアリングの性能は、動作寿命全体を通じて十分な潤滑を維持できるかどうかに大きく依存します。時間の経過とともに、高温環境は潤滑剤の蒸発と酸化を徐々に促進します。油膜が薄くなるにつれて摩擦が増加し、最終的には騒音レベルの上昇、振動の増加、寿命の低下につながります。

この緩やかな劣化プロセスにより、多くの電子機器が数年間の連続使用後に明らかに大きな音を出すようになる理由が説明できます。多くの場合、モーター自体は正常に動作しており、ベアリングが単に有効な潤滑サイクルの終端に達しているだけです。

時折の動作や1日の稼働時間が限られる用途では、スリーブベアリングは依然として優れたコストパフォーマンスを提供します。しかし、連続運転下で長期的な信頼性が求められる業界では、より高度なベアリング技術の検討が進み、油圧ベアリング設計や最新のブラシレスファンソリューションが広く採用されるようになっています。

油圧ベアリングが最新の冷却システムでますます普及している理由を理解するには、まず従来のスリーブベアリングの主な限界を認識することが重要です。スリーブベアリングは適度な条件下では十分に性能を発揮できますが、その潤滑システムは主に受動的です。ベアリング内部に蓄えられた潤滑剤は、熱、蒸発、長期運転によって時間とともに徐々に減少します。潤滑が低下すると摩擦が増加し、ファン全体の性能が低下し始めます。

油圧ベアリング技術は、この課題に対処するために開発されました。

一見すると、油圧ベアリングはスリーブベアリングと非常によく似て見える場合があります。どちらも潤滑油を使用し、円筒構造内で回転シャフトを支持します。しかし、内部設計は大きく異なります。

油圧ベアリングは、ベアリングアセンブリ内部に特別設計されたオイル溝と循環チャネルを備えています。モーターシャフトが回転すると、これらの溝が動的圧力を発生させ、潤滑剤をベアリング表面全体に継続的に再分配します。油圧システムは油を静止させるのではなく、動作中にシャフト周囲の安定した潤滑膜を能動的に維持します。

この継続的な循環により、可動金属部品同士の直接接触が減少し、長期間の動作における摩耗が最小限に抑えられます。

その結果、数千時間の動作後でも安定した性能を維持できるベアリングシステムが実現します。これが、過酷な産業環境で使用される高品質なDC冷却ファン製品に油圧ベアリングがますます採用されている理由の一つです。

原理は単純に聞こえるかもしれませんが、長期的な信頼性への影響は非常に大きいものです。

潤滑がより均一に分布するため、油圧ベアリングは摩擦が少なく、発熱が低く、性能低下も緩やかです。多くのメーカーは、同様の条件で動作する同等のスリーブベアリング設計よりも大幅に長い寿命を報告しています。

年間を通じて連続稼働することが期待される機器では、この違いがメンテナンス費用や交換コストの大幅な削減につながる可能性があります。

経時的な騒音性能

油圧ベアリングとスリーブベアリングの最も顕著な違いの一つは、長期間使用した後に現れます。

両方のファンタイプが新品の場合、騒音レベルの違いは比較的小さい場合があります。場合によっては、使用開始後数か月間は違いに気付かないこともあります。

状況は稼働時間が蓄積するにつれて変化します。

スリーブベアリング内部の潤滑剤が徐々に減少すると、回転の安定性が低下します。わずかなシャフトの動きが振動を発生させ、それがファンフレームや周辺機器に伝わります。その結果、うなり音、ガタつき音、機械音が増加することがあります。

油圧ベアリングは、この影響を低減するために特別に設計されています。油膜がより安定して維持されるため、シャフトの動きが抑えられ、振動レベルも長期間低く保たれます。

この特性は、騒音低減が優先される環境で特に価値があります。

医療機器、オフィス用電子機器、スマートホーム機器、セキュリティ監視システム、高級消費者向け製品では、製品寿命全体を通じた静かな動作が求められることが多くあります。これらの用途では、低騒音レベルの維持は、エアフローの維持と同じくらい重要です。

「ブラシレスファン市場の成長によって、高度なベアリング技術への需要も増加しています。最新のブラシレスモーターは、ブラシに関連する摩擦や摩耗をすでに排除しています。これに油圧ベアリングを組み合わせることで、長年にわたり安定した音響性能を維持できる非常に静かな冷却ソリューションが実現します。

温度耐性と環境適応性

熱は、あらゆる冷却ファンが直面する最大の課題の一つです。

皮肉なことに、冷却ファンはそれ自体が非常に高温になる環境に設置されることがよくあります。産業用制御キャビネット、電源装置、バッテリーシステム、通信機器、充電ステーションはいずれも、大きな内部温度を発生させる可能性があります。

このような条件では、ベアリング性能が重要になります。

温度が上昇すると、潤滑剤は自然に薄くなり、より速く蒸発します。従来のスリーブベアリングは、潤滑システムがベアリング材料内部に油を保持することに依存しているため、このプロセスの影響を受けやすくなります。

油圧ベアリングは、動的潤滑システムが動作中に継続的に油を再分配するため、大きな利点があります。これにより、温度が変動してもより安定した潤滑膜を維持できます。

その結果、油圧ベアリングファンは高温環境でより高い安定性を示し、早期の性能低下が発生する可能性が低くなります。

電子機器がより小型化しながら同時に発熱量を増やし続ける中で、この利点はますます重要になっています。

人工知能ハードウェア、エッジコンピューティングシステム、エネルギー貯蔵機器、EV充電インフラストラクチャはすべて、厳しい環境条件下で動作可能な信頼性の高い熱管理ソリューションを必要としています。そのため、多くのメーカーは、長寿命と連続運転を目的とした製品を設計する際に、油圧ベアリングファンを好んで採用しています。

取り付け方向と信頼性

ファン選定時に見落とされがちなもう1つの要素は、取り付け方向です。

すべての冷却ファンが同じ物理的位置で動作するわけではありません。垂直に取り付けられるものもあれば、水平に取り付けられるものもあり、多くの産業システムでは、機器設計に応じてさまざまな角度でファンを動作させる必要があります。

従来のスリーブベアリングは、一般的に垂直取り付け時に最も優れた性能を発揮します。水平取り付けでは、重力によってベアリング内部の潤滑剤分布に徐々に影響が生じる可能性があります。長期間にわたる不均一な潤滑は、摩耗を促進し、動作寿命を短くすることがあります。

油圧ベアリングは、内部のオイル循環機構によってファンの位置に関係なく潤滑状態を維持できるため、取り付け方向への影響をはるかに受けにくくなっています。

この柔軟性により、機器設計者は設置スペースが限られた小型製品向けの冷却システムを開発する際に、より大きな自由度を得られます。

例えば、最新の通信機器、組み込み産業用コントローラー、小型電子機器では、従来とは異なる取り付け構成が頻繁に必要になります。このような状況では、油圧ベアリング技術が信頼性をさらに高め、製品全体の長寿命化に貢献します。

さまざまな取り付け方向で一貫した性能を維持できる能力は、世界中の産業分野で高度な冷却ソリューションに油圧ベアリングがますます採用される理由の1つです。

次のセクションでは、油圧ベアリングファンとスリーブベアリングファンの実際の寿命期待値を比較し、コストと価値の議論を検討するとともに、EV充電、医療機器、冷却システム、産業オートメーションなどの業界が、初期購入価格が高いにもかかわらず油圧ベアリング技術を選択する理由を探ります。

寿命比較と長期コスト分析

冷却ファンを選択する際、多くの購入者は自然に購入価格に注目します。初期コストは重要な考慮事項ですが、経験豊富なエンジニアは、販売価格だけでなく総所有コストに基づいてファンを評価することがよくあります。

この考え方は、油圧ベアリングとスリーブベアリングを比較する際に特に重要になります。

スリーブベアリングファンは、内部構造が比較的単純で製造コストが低いため、通常は購入価格が低くなります。毎日数時間しか稼働しない製品では、これは優れた選択肢となります。家庭用電化製品、教育機器、デスクトップアクセサリー、多くの民生用電子機器では、動作条件が比較的穏やかなため、現在でもスリーブベアリングファンが正常に使用されています。

しかし、産業機器では状況が大きく異なります。

製造システム、通信インフラ、医療機器、冷却設備、商用オートメーションは、24時間365日稼働することが頻繁にあります。これらの環境では、1台のファン故障であっても、生産停止、現場保守、交換作業、人件費、輸送費、顧客サポートが必要になる場合があります。

故障したファンを交換する実際の費用は、多くの場合、2種類のベアリング技術間のコスト差を上回ります。

油圧ベアリングは、これらの長期的なリスクを低減するために開発されました。その動的潤滑システムは内部摩耗を抑制し、ファンがより長期間にわたって安定した回転性能を維持できるようにします。エンジニアは、ファンがどれだけ長く動作できるかだけでなく、耐用期間全体を通じてどれだけ安定して性能を発揮するかも考慮します。

何年にもわたる連続運転後も安定した風量を提供し続ける冷却ファンは、電子システム全体の信頼性に直接貢献します。

このため、多くの機器メーカーは現在、ベアリング技術を単なる部品選定ではなく、製品品質戦略全体の一部として評価しています。

どの用途が油圧ベアリングの恩恵を最も受けるのか？

業界ごとに冷却要件は異なり、すべての状況に最適な単一のベアリング技術は存在しません。最適な選択は、動作温度、期待寿命、メンテナンスのしやすさ、製品全体の価値によって決まります。

油圧ベアリングファンは、信頼性が重要な用途に特に適しています。

産業オートメーション機器はその一例です。生産ラインは多くの場合、停止時間を最小限に抑えて連続稼働します。安定した冷却は、モータードライブ、PLCコントローラー、インバーター、電源装置を過度な温度から保護します。信頼性の高いDC冷却ファンは、予期しない保守を減らしながら生産効率の維持に役立ちます。

医療機器も重要な用途の1つです。診断装置、検査分析装置、画像システム、患者監視装置は、過熱によって測定精度や機器の安定性に影響が出る可能性があるため、安定した冷却性能を必要とします。病院では静かな機器も好まれるため、低騒音の油圧ベアリングファンは特に魅力的です。

通信インフラも同様の冷却要件を持っています。基地局、ネットワークキャビネット、光ファイバー機器、サーバールームは、24時間大量の熱を発生させます。これらの設備では、故障した冷却ファンの交換にサービス中断や高額な現場保守が伴う場合があります。長寿命の油圧ベアリングは、こうした運用上のリスクを低減します。

電気自動車充電ステーションの急速な成長により、高度な冷却技術の新たな市場が拡大しています。急速充電器は高出力動作時に大量の熱を発生し、特に季節による温度変化にさらされる屋外環境ではその影響が大きくなります。信頼性の高い冷却は直接的に充電効率と電子部品の長寿命化を支えます。

業務用冷凍システムも油圧ベアリング技術の恩恵を受けます。飲料冷却機、ショーケース冷蔵庫、ワインキャビネット、自動販売機、低温保管設備は、安定した温度を維持するために継続的な空気循環に依存しています。これらのシステムは毎日毎時間稼働することが多いため、ベアリングの耐久性は重要な設計要素になります。

スリーブベアリングが引き続き優れた価値を提供する分野

油圧ベアリングには多くの性能上の利点がありますが、スリーブベアリングは現在の冷却ファン市場において依然として重要な役割を果たしています。

コスト重視の民生製品では、非常に長い動作寿命を必要としないことがよくあります。テレビ、プリンター、デスクトップ整理用品、教育機器などは、穏やかな環境条件下で1日に数時間しか動作しない場合があります。

これらの用途では、スリーブベアリングファンは信頼性の高い冷却を提供しながら、メーカーが競争力のある価格を維持するのに役立ちます。

「ファン5ボルト構成で動作する小型電子製品も、もう1つの一般的な例です。携帯機器、USB給電アクセサリー、小型プロジェクター、小型ネットワーク機器、コンパクトな開発ボードでは、低消費電力、小型サイズ、手頃な価格が優先されることが多くあります。

断続的な動作スケジュールの製品では、スリーブベアリング技術は性能とコストの効果的なバランスを引き続き提供します。

専門のエンジニアは、1つのベアリングが普遍的に優れていると考えるのではなく、各用途の実際の動作要件に合わせてベアリング技術を選択します。

ブラシレスモーターが冷却ファン業界を変えた理由

ベアリング技術は、現代の冷却ファン開発における一要素にすぎません。

過去10年間で、ブラシレスモーター技術は、効率の向上、メンテナンスの削減、製品寿命の延長によって、業界を大きく変革してきました。

従来のブラシ付きモーターは、電流を伝達するためにカーボンブラシと整流子の物理的な接触に依存しています。これらの部品が摩耗すると、摩擦が増加し、効率が低下し、最終的にはメンテナンスが必要になります。

ブラシレスファンは、機械式整流を電子制御に置き換えることで、この制限を解消します。カーボンブラシの摩耗がないため、ブラシレスモーターはより効率的に動作しながら発熱を抑え、長期的な信頼性を大幅に向上させます。

ブラシレスモーターを油圧ベアリングと組み合わせると、それぞれの利点が非常によく補完し合います。

ブラシレスモーターはモーター内部の電気的および機械的な摩耗を低減し、一方で油圧ベアリングは回転軸周辺の摩擦を最小限に抑えます。これらの技術を組み合わせることで、長期間の使用中でも安定した風量、低振動、静音動作、信頼性の高い性能を維持できる冷却ファンが実現します。

このため、現在の高級産業用冷却ソリューションの大半では、ブラシレスモーター技術と油圧ベアリング設計の両方が採用されています。

人工知能ハードウェア、再生可能エネルギーシステム、産業用ロボット、スマート製造、高度通信機器への需要の高まりにより、これらの高性能冷却ソリューションの世界的な導入がさらに加速しています。

最終セクションでは、Chungfo Fanが高度な製造、試験、品質管理をどのように活用して信頼性の高い冷却ファンを生産しているかを紹介するとともに、さまざまなプロジェクトに適したベアリング技術の選択に関する実用的なガイダンスを提供し、エンジニアや購入担当者から寄せられるよくある質問にも回答します。
