世界的な気候変動の深刻化と継続するエネルギー危機の中で、家電業界におけるグリーン・低炭素化への転換は、政策上の推奨事項から避けられない市場の必須課題へと変化しました。2026年7月、国連環境計画と国際エネルギー機関は共同で、最新の「グローバル高効率冷却および気候行動評価報告書」を発表しました。同報告書は、世界中で極端な高温気象が常態化するにつれて、家庭用冷蔵設備の運転負荷と消費電力が劇的に増加していることを明確に示しました。その結果、冷媒の転換とシステム全体のエネルギー効率向上は、世界の家電サプライチェーンにおける最も緊急な課題となっています。同じ月、欧州委員会は更新版の超低エネルギー家電向けエコデザイン指令を正式に施行し、欧州市場に投入されるさまざまなビルトイン型およびマルチドア大容量冷蔵庫に対して、年間電力消費量、運転騒音、総合的なリサイクル可能性に関する前例のないほど厳格な制限を設定しました。

この世界的な産業変革の波の中で、家庭用冷蔵庫はもはや単なる低温保存装置ではありません。むしろ、内部容量の拡大、精密なゾーン温度制御、超薄型ビルトイン構造、超低騒音運転へと急速に進化しています。しかし、内部容量の増加と外形寸法の圧縮の間には、自然な技術的矛盾が存在します。ビルトイン冷蔵庫では、コンプレッサー室や放熱用流路のスペースを極限まで圧縮する必要があります。これにより、直接的に通風抵抗が大幅に増加し、冷却室内部で深刻な熱蓄積が発生します。従来型ファンのソリューションでは、限られた空間内で十分な空気圧と風量を確保できないだけでなく、高負荷運転時に強い空力騒音を発生させ、消費者の家庭生活体験を大きく損なっていました。

冷却ファンおよびブロワー製造の世界的リーダーであるChina Chungfo Fanは、世界の家電市場における技術変革と規制の進化に細心の注意を払っています。流体力学と精密製造における数十年の専門知識を活用し、China Chungfo Fanは世界的に有名な大手家電メーカーと深い協力を行いました。「冷蔵庫冷却ファン」、「92mm冷蔵庫ファン」、および低騒音冷蔵庫ファン」という中核要件を中心に、China Chungfo Fanは一連の革新的な熱管理ソリューションを開発しました。本ケーススタディでは、China Chungfo Fanが革新的なファンブレード構造設計とシステムレベルの選定最適化を活用し、顧客の複雑な放熱および騒音低減の課題をどのように解決し、技術性能と販売数量の両面で飛躍的な成果を実現したかを詳細に分析します。

第I章 現代冷蔵庫冷却における技術的課題と業界の進化

1.1 ビルトイン型およびマルチドア冷蔵庫構造がもたらす熱管理上の課題

近年、外観美と空間効率に対する消費者ニーズにより、ビルトイン型および超薄型マルチドア冷蔵庫の普及が急速に進んでいます。冷蔵庫本体とキッチンキャビネットの間に継ぎ目のないフラッシュフィットを実現するため、放熱経路は従来の側面または背面放熱方式から、集中型の底部放熱方式または狭いスロットを利用した強制対流方式へと変更を余儀なくされています。

この構造変化は、極めて深刻な熱管理上の障壁をもたらします。第一に、冷却区画の内部容積は約40％近く減少します。コンプレッサー、インバータ基板、凝縮器、配管が密集して配置されることで、気流経路の通風抵抗が倍増します。第二に、限られた空間では凝縮器の熱交換効率が急激に低下します。極めて短時間内に熱を排出できなければ、コンプレッサー室内部の環境温度は急速に上昇します。これはコンプレッサーの過熱保護動作を頻発させ、消費電力を急増させるだけでなく、主要電子部品の動作寿命を大幅に短縮します。

1.2 厳格な騒音制御、心理音響学、およびBPFスペクトル管理

住宅空間の統合化傾向に伴い、オープンキッチンやリビング・ダイニング一体型レイアウトが主流になっています。家電製品の運転音に対する消費者の敏感度はかつてないほど高まっています。最新の国際家庭用電化製品音響評価基準では、夜間の冷蔵庫運転騒音を32デシベル未満に抑えることが求められており、一部の高級ビルトイン製品では30デシベル未満という極めて厳格な基準が要求されています。

冷蔵庫冷却システムの騒音は、主にファン回転時に発生する空力騒音と、モータ駆動によって生じる機械振動に由来します。空力騒音は、離散的な音調騒音と広帯域乱流騒音で構成されます。離散騒音の基本周波数であるブレード通過周波数（BPF）は、回転速度とブレード枚数の積によって決まります。高抵抗条件下で風量を維持するために冷却ファンの回転速度を上げると、ブレード切断による乱流騒音とBPF高調波が指数関数的に増加します。そのため、高い静圧と高風量を維持しながら超静音運転レベルを達成することは、ファンメーカーの技術力を測る中核的な指標となっています。

1.3 冷蔵庫ファンユニットの特殊な環境適応性

標準的なサーバーやコンピューター筐体内部に見られる乾燥した運転環境とは異なり、冷蔵庫キャビネットおよび冷却区画内部の環境条件は非常に複雑かつ過酷です。一方では、蒸発器と凝縮器の交互運転により、空気流路内で高湿度状態、結露の蒸発、霜の発生が頻繁に起こります。他方では、底部冷却区画には長期間の使用により自然にほこり、異物、油煙が蓄積します。

このため、冷蔵庫ファンには空気流路内部で優れた耐湿性と防塵性能が求められます。モーターの絶縁等級とベアリング潤滑システムは、10年以上の寿命にわたる連続稼働に耐えなければなりません。このような作動条件では、一般的な汎用ファンはベアリンググリースの乾燥、モーター短絡、またはブレードへのほこり蓄積によるバランス不良から生じる激しい振動の影響を受けやすく、家庭用冷蔵庫に求められる長期保証品質の要求を満たすことができません。

第II章 従来の限界を突破する：9232専用ファンの革新的研究開発とブレード設計

顧客との協業初期段階において、China Chungfo Fanのエンジニアリングチームは、顧客が既存で使用していた冷蔵庫熱管理構造について包括的なシステム評価を実施しました。顧客が直面していた最大の課題は、新しい高容積比冷蔵庫モデルが、高温多湿環境試験において事前設定された凝縮器放熱目標を達成できなかったことでした。その結果、コンプレッサーは長時間にわたり過負荷状態で動作し、過剰な消費電力と顕著な送風騒音を引き起こしていました。

この課題に対応するため、China Chungfo Fanの研究開発チームは、冷蔵庫放熱用途向けに深くカスタマイズした9225仕様製品を導入しました。この製品は、92ミリメートルの側面長と25ミリメートルの厚さを備えています。

2.1 三次元CFD流体力学と翼型形状

標準的な92ミリメートル汎用ファンは、主に単純な平面ブレードまたは従来型の湾曲ブレードを採用しています。これらの設計は自由空気環境では十分な性能を発揮しますが、狭い冷蔵庫スロット内の高い空気抵抗下で動作すると、ブレード表面で空気剥離が容易に発生し、大きな無駄な乱流と強烈な高周波ノイズを生み出します。

China Chungfo Fanの流体力学専門家は、三次元数値流体力学ソフトウェアを使用して9232ブレード構造に対する数千回のシミュレーション最適化を実施し、三次元曲面アーチと前進スイープ型翼型を組み合わせた独自のブレード形状を先駆的に開発しました。

この独自のブレード設計には、いくつかの重要な利点があります。第一に、ブレードの前縁には生体模倣の鎌形曲率が採用されており、バターを切るように流入気流へ滑らかに切り込み、吸気口で発生する空気切断衝撃ノイズを大幅に低減します。第二に、ブレード断面の翼型曲率は根元から先端まで非線形勾配最適化が施され、中間部分での気流剥離を効果的に防止し、ブレード表面全体で空気が付着境界層流れを維持できるようにします。第三に、外側ブレード先端には小型の抗渦ウイングレットを追加し、先端漏れ渦を抑制するとともに、運動エネルギーの大部分を軸方向静圧へ変換することで、高いシステムインピーダンスに対抗するファン能力を向上させます。

2.2 高度なドライバートポロジー：FOC正弦波制御と矩形波の比較

真に低ノイズな冷蔵庫ファンを開発するため、China Chungfo Fanは9225モデルに対して包括的なシステムレベルの騒音低減エンジニアリングプロセスを実施しました。

モーター駆動技術については、従来のハードスイッチング矩形波駆動方式を廃止し、代わりにフィールド指向制御（FOC）正弦波ブラシレスDCモータードライバーチップへ全面的にアップグレードしました。矩形波駆動は転流位相で急激な電流変化を引き起こし、高周波トルクリップルやモーターステーターの電磁ハム音を発生させます。FOC正弦波駆動では、相電流が滑らかな正弦曲線を描くため、急激な磁場変化による電磁共鳴音やトルク脈動を排除します。

さらに、外枠には吸音と振動減衰の二重機能を持つ構造が設計されました。フレーム内壁には精密な空力流線化処理が施され、出口での空気せん断摩擦を低減します。四隅のゴム製取り付けパッドには、高周波モーター振動を吸収し、金属製冷蔵庫キャビネットへの振動伝達経路を遮断できる特殊シリコン化合物が使用されています。

2.3 環境耐久性とポリマー材料工学

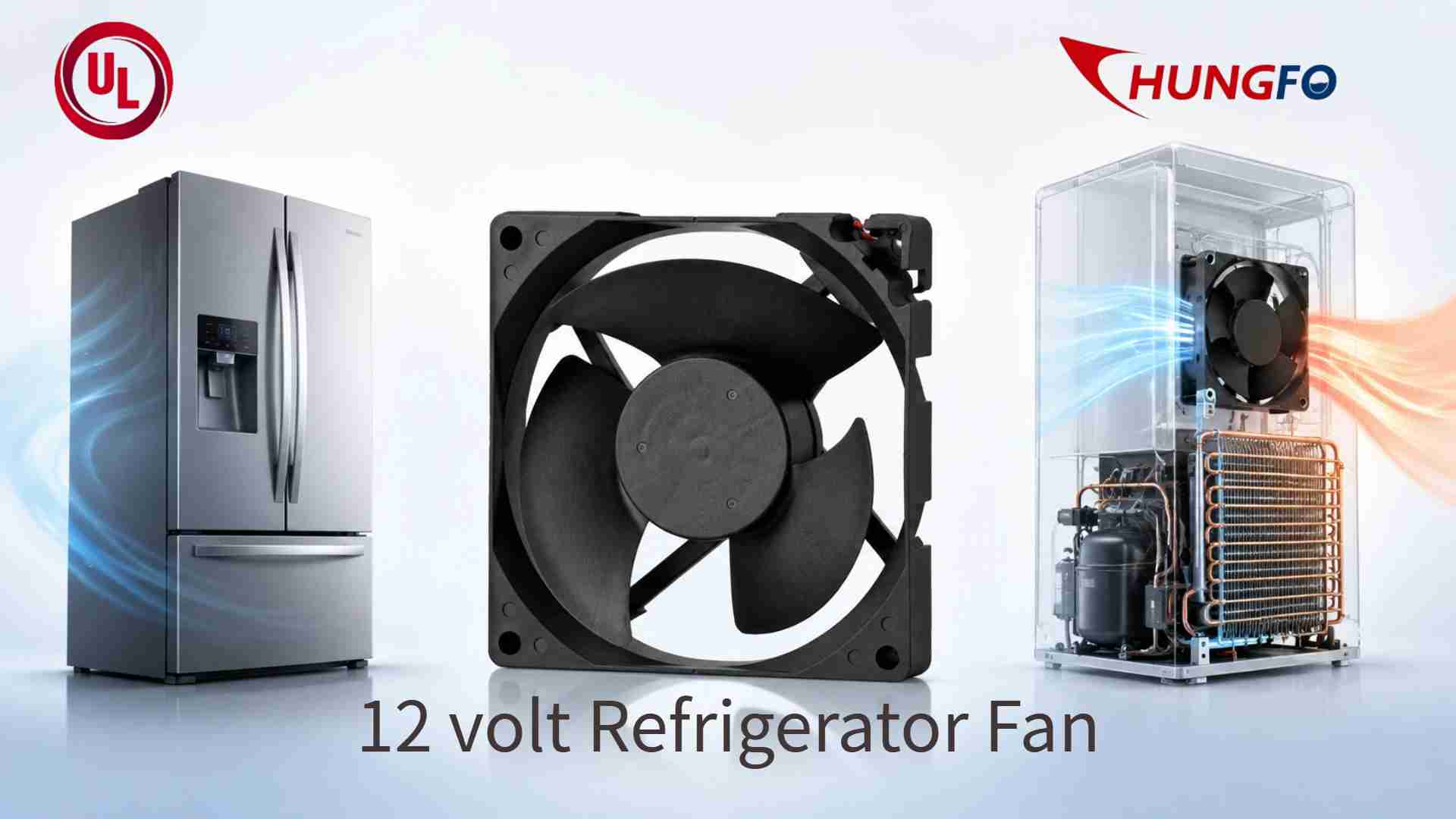

冷蔵庫内部の湿気やほこりによる課題に対処するため、China Chungfo Fan 9232 92mm冷蔵庫ファンは、最高水準のモーター保護工程と先進的な材料選定を全面的に採用しました。

インペラーブレードには30％ガラス繊維強化ポリブチレンテレフタレート（PBT）が成形加工に使用されました。この複合材料は、優れた寸法安定性、低吸湿性、そして継続的な機械的応力下での高いクリープ耐性を備えています。ステーター部品には完全封止射出成形または防水絶縁ワニスの複数回含浸処理が施され、ベアリングシステムには高精度デュアルボールベアリングと、広い温度範囲への耐性および耐酸化安定性を考慮して設計された合成グリースが組み合わせて使用されています。

実証試験では、China Chungfo Fanが製造した9232冷却ファンは、高温・高湿という厳しい条件下で7万時間を超える連続トラブルフリー運転を達成し、超長寿命製品に対する顧客の厳格な品質基準を完全に満たしました。

第III章 構造進化：P-Q曲線適合とChina Chungfo Fan 9232の選定

顧客の製品ラインが超高エネルギー効率クラスおよび超薄型完全内蔵構造へさらに進化するにつれ、放熱コンパートメント内部の空間形状はより劇的に変化しました。コンデンサーのフィン密度は熱交換面積を拡大するため大幅に増加し、気流経路の静圧抵抗は前世代と比較して50％以上上昇しました。

この極めて高い抵抗条件下では、元の25mm厚ファンは優れたブレード設計により動作を維持できたものの、十分な冷却気流を確保するにはファン速度を定格限界まで引き上げる必要がありました。その結果、全体の動作騒音値は設計上限に危険なほど近づきました。

この技術的障害に直面し、China Chungfo Fanのエンジニアリングチームは豊富な技術蓄積を活用し、9225から9232仕様（92ミリメートル辺長および32ミリメートル厚）へアップグレードするシステムレベル最適化方案を提案しました。

3.1 P-Q曲線分析：動作点の移動と静圧マージン

92ミリメートルの辺長を維持したまま厚さを25ミリメートルから32ミリメートルへ増加させることで、なぜ性能が飛躍的に向上するのでしょうか。その根本的な流体力学的原理は、ブレード深さの向上、ピッチ角の増加、そして気流経路に対する優れた方向制御にあります。

P-Q曲線（圧力対流量／気流量）を分析すると、システムインピーダンスがファン性能曲線と作動点で交差することが分かります。システムインピーダンスが急激に増加すると、25mmファンは失速領域へ近づき、気流が急激に低下すると同時に乱流が増加します。

32ミリメートルの深さは、China Chungfo Fanの研究開発チームにより大きな構造設計自由度を与えました。第一に、より高いブレード高さと大きなブレード表面積です。9232ブレード構造は、より長い迎角プロファイルと急なピッチ角に対応し、同一回転速度でも空気分子へより大きな加速力と推力を与え、9225を大きく上回る静圧を生成します。第二に、より強い気流方向性です。深いファンフレームは自然なガイドダクトを形成し、ブレード先端から出る空気が遠心方向へ拡散することを防ぎます。これにより、密集したコンデンサーフィンを貫通できる集中した軸方向気流柱へと出口気流を導きます。

比較実験室試験データによると、同一のシステム抵抗曲線上の条件において、China Chungfo Fanの9232 92mm冷蔵庫ファンは、回転速度を上げることなく、9225モデルと比較して45％を超える静圧向上と25％の気流増加を実現しました。

3.2 低速・高静圧による超静音動作の実現

9232構造の静圧面での優位性を活用し、China Chungfo Fanは低回転速度、高静圧、大風量を特徴とする新しい動作適合方式を設計しました。

更新された冷却システムでは、9232ファンが低速度でもコンデンサーの空気抵抗を容易に克服できるため、ファンの定格動作速度は約20％低減されました。流体力学の基本法則によれば、ファンの空力騒音は回転速度の5乗に比例します。この適度な速度低下は、騒音レベルの劇的な低減に直接つながりました。

試験結果では、China Chungfo Fan 9232低ノイズ冷蔵庫ファンを採用した後、全負荷冷却動作時の冷蔵庫冷却コンパートメント近傍音圧レベルが3.5デシベル低下しました。これにより顧客は最新の欧州超低騒音認証を達成できただけでなく、小売店舗での実演時にも製品に明確な静音動作の評価を与えることができました。

3.3 コンデンサー熱交換の熱力学的最適化とCOP向上

騒音低減に加えて、9232ファンを選定したことで、クライアントには予想外のエネルギー効率向上効果がもたらされました。9232の強力な空気圧により、コンデンサー上の熱的デッドゾーンが完全に解消され、熱交換効率が18パーセント向上し、凝縮温度が約4℃低下しました。

蒸気圧縮冷凍サイクルでは、凝縮温度の低下によりコンプレッサー全体の圧力比が低下し、冷媒質量流量単位あたりに必要な機械仕事が削減されます。この凝縮温度の低下によりコンプレッサーの電力負荷が軽減され、冷凍システム全体の成績係数（COP）が大幅に改善しました。測定された1日の電力消費量は6.5パーセント低下し、2026年7月に施行された国際的なエコデザイン指令に適合するとともに、クライアントの高エネルギー効率製品が世界市場で優位な競争ポジションを確保することに貢献しました。

第IV章 技術的熟達、HALT検証、および迅速な問題解決能力

世界的な家電大手とのこの緊密なパートナーシップ全体を通じて、China Chungfo Fanは単なるファンハードウェアベンダーではなく、製品開発ライフサイクル全体に組み込まれたシステムレベルの熱管理パートナーとして機能しました。予期せぬ技術的障害や厳格なコンプライアンス基準に直面する中で、China Chungfo Fanは卓越した技術力と迅速な実行能力を示しました。

4.1 全工程CFDシミュレーションと迅速な試作開発

初期エンジニアリング段階では、クライアントはファン選定および検証に割り当てられた期間が4週間未満という極めて厳しい開発スケジュールで進めていました。設計、金型製作、試作、試験、修正という従来の反復サイクルを利用していては、期限内に認定サンプルを納入することは不可能でした。

China Chungfo Fanのエンジニアリングチームは、社内流体力学データベースと高精度有限要素解析プラットフォームを活用し、クライアントのCADモデルを受領してから72時間以内に、完全な3次元気流および熱場シミュレーションを完了しました。シミュレーションにより、元のダクト設計における空気再循環領域とデッドスポットが特定され、内部ダクト角度を調整するための実行可能な推奨事項が導き出されました。同時に、ラピッドプロトタイピングと精密CNC加工を活用することで、China Chungfo Fanは5日以内に9232サンプルユニットを製造し事前試験を実施し、開発期間を約60パーセント短縮するとともに、クライアントの新型冷蔵庫プラットフォームの発売スケジュールを維持しました。

4.2 低周波構造共振の解決

試作ユニットの初期試験中、エンジニアは特定の低速動作帯域において、冷蔵庫底部の金属ケースから発生するかすかな低周波ハミングノイズを確認しました。総騒音デシベル値はプロジェクト目標を満たしていましたが、この微細な低周波異常は敏感なユーザーに心理的不快感を与える可能性がありました。

China Chungfo Fanの音響および振動専門チームは、高精度スペクトラムアナライザーとレーザー振動計を装備してクライアントのR&Dセンターへ赴きました。48時間にわたる連続試験とスペクトル分解の結果、専門家はこのノイズがファンベアリングやモーターアセンブリから発生したものではなく、ファンモーター回転の第2高調波周波数と冷蔵庫ベース取付ブラケットの固有構造周波数との微細な共振によるものだと判断しました。

この問題を解決するため、China Chungfo Fanは2日以内に二重最適化戦略を導入しました。第一に、モータードライバーICのパルス幅変調周波数と電流立ち上がり勾配を変更し、出力トルクを平滑化するとともに、その周波数帯域内の励振力を発生源で除去しました。第二に、ファンフレーム角部のゴム製防振パッドのデュロメータ硬度と物理的減衰係数を調整し、共振周波数を動作高調波から遠ざけました。これらの改良後、低周波ハミングは解消され、卓越した音響品質を実現しました。

4.3 HALT/ALT信頼性試験および品質保証

10年間メンテナンス不要の耐久性を保証するため、China Chungfo Fanは9232ユニットに対して厳格な高度加速寿命試験（HALT）および加速寿命試験（ALT）プロトコルを実施しました。

ユニットは、毎分60℃を超える温度変化速度でマイナス40℃からプラス85℃まで変化させる熱衝撃試験を受け、その後85℃および相対湿度85パーセントの条件下で1000時間の連続動作試験を実施しました。IP54の防湿・防塵保護性能は、チャンバー噴霧試験によって検証されました。

大量納入を管理するため、China Chungfo Fanはオンライン動的バランスシステムを備えた自動組立ラインを統合しました。すべてのファンユニットは、出荷前に無響室で100パーセントの動的バランス校正、電気試験、および音響スクリーニングを受けます。この品質管理システムにより、China Chungfo Fanは一度もロット不合格を発生させることなく200万台以上の冷蔵庫冷却ファンユニットを納入し、現場不良率を1桁PPM未満に維持するとともに、クライアントから年間戦略的サプライヤー賞を獲得しました。

第V章 総合結果および定量的試験データ比較

China Chungfo Fanが開発したカスタマイズ済み9232低騒音冷蔵庫ファンおよびシステムソリューションを統合することで、クライアントの最新世代プレミアムビルトイン冷蔵庫は、すべての主要性能指標において大幅な改善を達成しました。

以下のデータ概要では、従来の基準ファン、最適化された9225ソリューション、最終的な9232ソリューションの性能指標を比較します。

従来ファン構成で測定されたコンデンサー表面最高温度は62.5℃でしたが、9225ソリューションでは58.0℃に低下し、9232ソリューションではさらに53.5℃まで低下しました。1日のコンプレッサー稼働率は、従来ファンで65パーセント、9225構成で58パーセント、9232ソリューションで50パーセントとなりました。全負荷動作時の騒音は、従来ファンで37.8デシベル、9225ソリューションで35.2デシベル、9232ユニットで32.6デシベルに達しました。1日の総消費電力は、基準構成の24時間あたり1.25キロワット時から、9225では1.12キロワット時、9232ユニットでは0.98キロワット時まで低下しました。

これらの検証済み性能指標により、クライアントは超低エネルギー消費および静音動作に関する欧州最高水準の認証を取得でき、製品の初年度市場販売量を2倍に増加させるとともに、プレミアム冷凍市場におけるクライアントの地位を強固なものにしました。

第VI章 詳細技術FAQ（よくある質問）

質問1：なぜこのビルトイン冷蔵庫用途では、80ミリメートルまたは120ミリメートルファンではなく92ミリメートルのフォームファクターが選択されたのですか？ 回答：92ミリメートルのフォームファクターの選択は、設置面積、静圧能力、および音響放射面積の間で最適なバランスを実現するものです。80ミリメートルファンはブレード表面積が不足しており、高密度なコンデンサーインピーダンスを克服するために3000RPMを超える高回転速度が必要となり、許容できない高周波BPFノイズを引き起こします。一方、120ミリメートルファンは、最新のビルトイン冷蔵庫の圧縮された底部コンプレッサー区画で利用可能な最大垂直高さを超えてしまいます。92ミリメートル寸法は空間境界内に完全に適合しながら、低い回転速度で必要な圧力マージンを提供します。

問題二：9232ファンは、インペラブレード上への長期間の粉塵蓄積に対して、動的不均衡を引き起こすことなくどのように対応しますか？ 回答：粒子の付着がブレード表面全体で不均一に発生すると、粉塵の蓄積によって回転振動が誘発されます。China Chungfo Fanは、表面化学処理と空力プロファイリングによってこの問題を軽減します。インペラ表面には成形時に帯電防止処理が施され、静電気による粉塵吸着を防止します。さらに、前方湾曲ブレード形状は運転中にブレード面全体で高い境界層速度を発生させ、油分や粉塵の堆積を防ぐ連続的な自己洗浄性の空力せん断応力を形成します。

問題三：霜取りによる結露サイクルで発生する湿気による損傷を防ぐために、どのようなモーター保護対策が採用されていますか？ 回答：China Chungfo Fanは、多層構造の防湿分離アプローチを採用しています。モーターステーターには完全な真空加圧含浸処理、または完全密閉型の樹脂封止処理が施され、銅巻線とコア積層部を湿気から隔離します。リード線のはんだ接合部は防水ポッティング材で密封され、デュアルボールベアリングには接触式ゴムシールと疎水性グリースを組み合わせて使用し、霜取り後の凝縮水蒸発サイクル中の湿気侵入を防止します。

第VII節 結論と今後の展望

2026年に向けて世界の家電業界が超高エネルギー効率と静音運転へ加速する中、China Chungfo Fanは、深い業界洞察、流体力学エンジニアリング、顧客重視の実行力を通じて、グローバルな熱管理ソリューションプロバイダーとしての能力を実証しています。

限られたスペースでの用途向けに三次元曲面ブレードを備えた特殊な9225モデルから、静圧と騒音のバランスを取りながら空気流抵抗を克服する9232 92mm冷蔵庫ファンまで、China Chungfo Fanは性能基準の向上を継続しています。迅速な技術エンジニアリングに支えられた信頼性の高い低騒音冷蔵庫ファン製品を提供することで、China Chungfo Fanは顧客のビルトイン冷蔵庫における熱管理および騒音課題の解決を支援し、製品全体の競争力を高めました。

今後もChina Chungfo Fanは、熱管理技術の発展、世界各地の家電および産業分野の顧客との戦略的パートナーシップの拡大、そして世界の持続可能な発展を支える効率的・静音・高耐久の冷却ファンソリューションの提供に取り組み続けます。
