3線式 DCファン 一般的に、最小限の配線で電力と機能制御を提供するように設計されています。各配線の役割を理解し、一般的な色の表記を理解し、正しく配線することは、デバイスの安全性とファンの寿命を延ばすために不可欠です。以下では、配線の定義、実用的な配線方法、PWMによる速度制御とタコメーターフィードバックの使用方法、メーカーによる色の違い、そして設置や交換時のミスを防ぐための安全上のヒントについて説明します。

基本的な定義と代表的な色

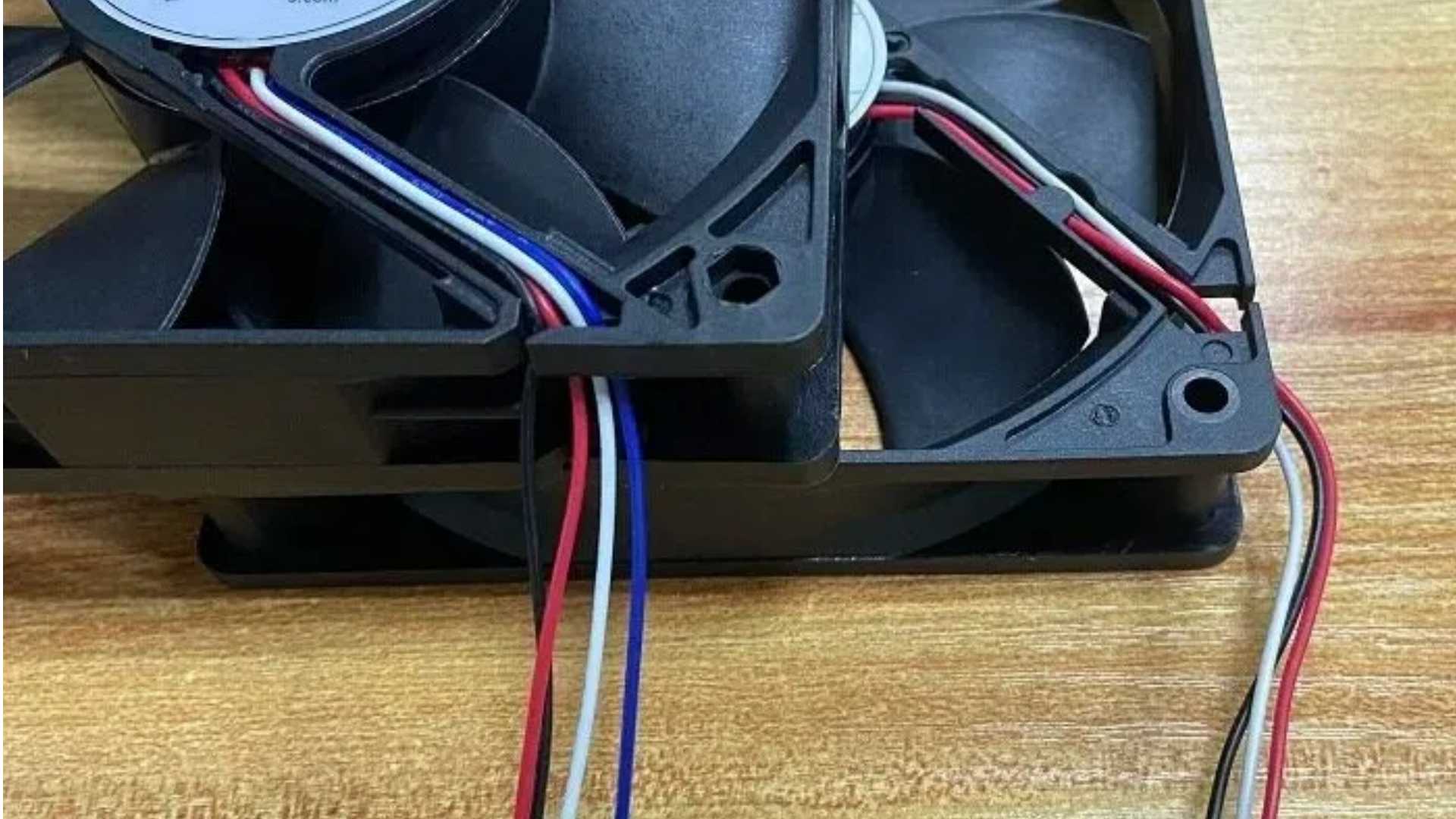

ほとんどのPCケースファンと汎用DCファンでは、3本のワイヤーは通常、それぞれ異なる役割を果たします。2本は電源線（プラスとマイナス）で、3本目は速度制御または速度フィードバックに使用される機能信号線です。一般的な色分けは、プラス（VCC）が赤、マイナス（GND）が黒、タコメータ出力またはPWM制御に使用される信号線が黄色です。ただし、色分けは業界標準ではありません。メーカーによっては、特定の機能に異なる色を使用している場合があります。例えば、あるメーカーはPWM制御に青を使用し、タコメータ出力またはアラームに黄色を使用する場合があります。したがって、異なるモデルまたはブランドで作業する場合は、必ずファンのデータシートまたはメーカーのドキュメントを参照してください。

配線手順（実用ガイド）

配線する前に、供給電圧がファンの定格電圧と一致していることを確認し、適切な絶縁工具を準備してください。最初に黒色のワイヤをシステムまたは電源のアースに接続します。次に、赤いワイヤを電源のプラスに接続し、確実な接触を確保して短絡を回避します。3 番目の信号線は、制御ポートまたは監視ポートに接続する必要があります。PWM 速度制御用の場合は、PWM 対応出力に接続します。タコメータ フィードバック用の場合は、オープン コレクタまたは方形波信号を読み取ることができる入力に接続します。たとえば、Arduino などの開発ボードを使用する場合は、赤を VCC に、黒をアースに、信号線を PWM 出力またはパルスをカウントできるデジタル入力に接続します。配線後、電源を入れ、ファンが制御信号に応答するか、正しい RPM パルスを送信するかどうかをテストします。

PWM速度制御とタコメータの基礎

PWM制御は、DCファンの速度を制御する最も一般的な方法の一つです。PWMは電圧を変化させるのではなく、デューティサイクルを変化させることでファンの平均入力電力を調整し、ひいてはファンの速度を制御します。ノイズや早期摩耗を防ぐため、ファンのデータシートで推奨されている範囲内でPWM周波数とデューティサイクルを使用してください。タコメータのフィードバックは通常、ホールセンサーまたはオープンコレクタ出力を使用し、1回転または数回転ごとに方形波パルスを生成します。コントローラはパルス周波数を測定することで回転数（RPM）を計算します。つまり、信号線からこれらのパルスが出力され、コントローラはパルス間のタイミングを測定することで現在の速度を決定します。

メーカーの違いとデータシートの重要性

メーカーによって色や機能の割り当てが異なる場合があります。例えば、PWM制御を青、回転数監視やアラーム出力を黄色と表記しているベンダーもあります。産業用ファンには、温度フィードバックや障害アラームなどの信号機能が追加されている場合があります。これは、一般向けPCファンではあまり一般的ではありません。マザーボード、コントローラー、またはファン自体の損傷を防ぐため、接続を行う前にファンのデータシートと配線図をよくお読みください。データシートの内容が不明な場合は、メーカーのテクニカルサポートにお問い合わせください。

よくある間違いとトラブルシューティングのヒント

よくある間違いとして、3本目の線が常にPWM入力であると想定し、互換性のない出力に接続してしまうことが挙げられます。これにより、ファンが応答しなくなったり、損傷したりする可能性があります。また、タコメータの線を電源に接続して制御を「バイパス」してしまうというミスも、センシング回路を破損させる可能性があります。トラブルシューティングは電源を切ることから始め、配線の導通を確認し、マルチメーターで電圧を確認してください。ファンに適切な電源が供給されているにもかかわらず速度が変わらない場合は、コントローラーの出力タイプがファンの想定と一致していることを確認してください（例：オープンドレインとプッシュプル）。回転速度の測定値が不安定な場合は、パルス波形を検査してください。プルアップ抵抗を追加するか、互換性のあるキャプチャ入力を使用すると、測定値を安定させることができます。

安全対策と最終推奨事項

電気作業を行う前に、必ず電源を切り、静電気防止対策を講じてください。露出した導体を接触や摩耗しやすい場所に放置せず、必要に応じて熱収縮チューブまたはケーブルタイを使用してください。電気配線の取り扱いに自信がない場合、または機器が高価な場合は、経験豊富な技術者に設置を依頼してください。改造または交換を行う場合は、機器メーカーの推奨事項に従い、将来のメンテナンスや交換に備えてファンのモデルとデータシートの記録を保管してください。
