ファンにとって最も重要な2つのパラメータは、気流と静圧であり、あらゆる冷却システムの効率、安定性、そして長期的な信頼性を根本的に左右します。民生用電子機器、産業機器、家電製品など、どのような用途であっても、ファンの性能とダクト抵抗の相互作用が冷却システムの最終的な動作点を決定します。システムインピーダンス、ファンのPQ曲線、そしてそれらの関係を理解することは、信頼性の高い熱設計に不可欠です。

システムインピーダンスの正確な評価が基礎となる 冷却設計

気流経路内の抵抗は、ファンが実際の条件下で定格の風量を供給できるかどうかを最終的に決定します。エンジニアは通常、計算やCFDシミュレーションに基づいてインピーダンス曲線を取得し、ファンの選択の基礎となります

正確なインピーダンスモデルの構築は不可欠です。モデルが実際の気流状況を反映していない場合、一見正しい仕様のファンを使用しても、風量不足、異音、熱による故障が発生する可能性があります。

システム抵抗の主な要因は、複数のコンポーネントが連携して動作することです。高密度または厚くなったヒートシンクフィンは、大きな抵抗を生み出します。ダストフィルターは、材質やメッシュ構造によっては、空気の流れを著しく低下させます。開口率の低い通気口グリッドは、圧力損失をさらに増大させます。ダクトの急カーブ、特に90°の曲がりは、乱流を発生させ、抵抗を増大させます。内部コンポーネントの配置も考慮する必要があります。熱源が密集していると、空気の流れが阻害され、閉塞が生じる可能性があります。

CFDシミュレーションでは、適切な簡略化を行うことで、精度を損なうことなく計算時間を短縮できます。例えば、高密度のヒートシンクフィンは多孔質媒体としてモデル化できます。ファン付近の空間、ヒーターの通路、急カーブなど、重要な領域では、圧力変動を正確に捉えるために高品質のメッシュが必要です。また、気流、静圧、総熱負荷などの適切な境界条件も、冷却システムに必要な気流を決定するため、同様に不可欠です。

ファンPQ曲線の詳細な解釈と動作点の最適化

ファンのPQ曲線とシステムのインピーダンス曲線の交点が実際の動作点です。しかし、この点が最適かどうかを判断することが、真のエンジニアリング上の課題です。

動作点は十分な有効気流を提供する必要があります。多くのエンジニアは、埃の蓄積、システムの経年劣化、構造変化などへの余裕を確保するため、理論上の必要風量の2倍の最大風量を持つファンを選択します。理想的には、動作点はファン効率が最も高くなる領域、つまり風量、静圧、消費電力が良好なバランスを保つ領域に維持されるべきです。これにより、省エネ、低騒音、そして長期的な安定性が確保されます。

失速領域（通常はPQ曲線上の凹状の部分）を避けることは非常に重要です。システム抵抗が過剰になると、動作点はこの不安定な領域に移行し、不規則な逆流と乱流が発生します。これは大きな騒音、急激な風量低下、そしてファン寿命の短縮につながります。したがって、エンジニアは選択したファンが失速領域付近で動作するかどうかを綿密に確認する必要があります。リスクがある場合は、ダクト開口部の改善、抵抗の低減、またはより静圧の高いモデルの選択などの調整を実施する必要があります。

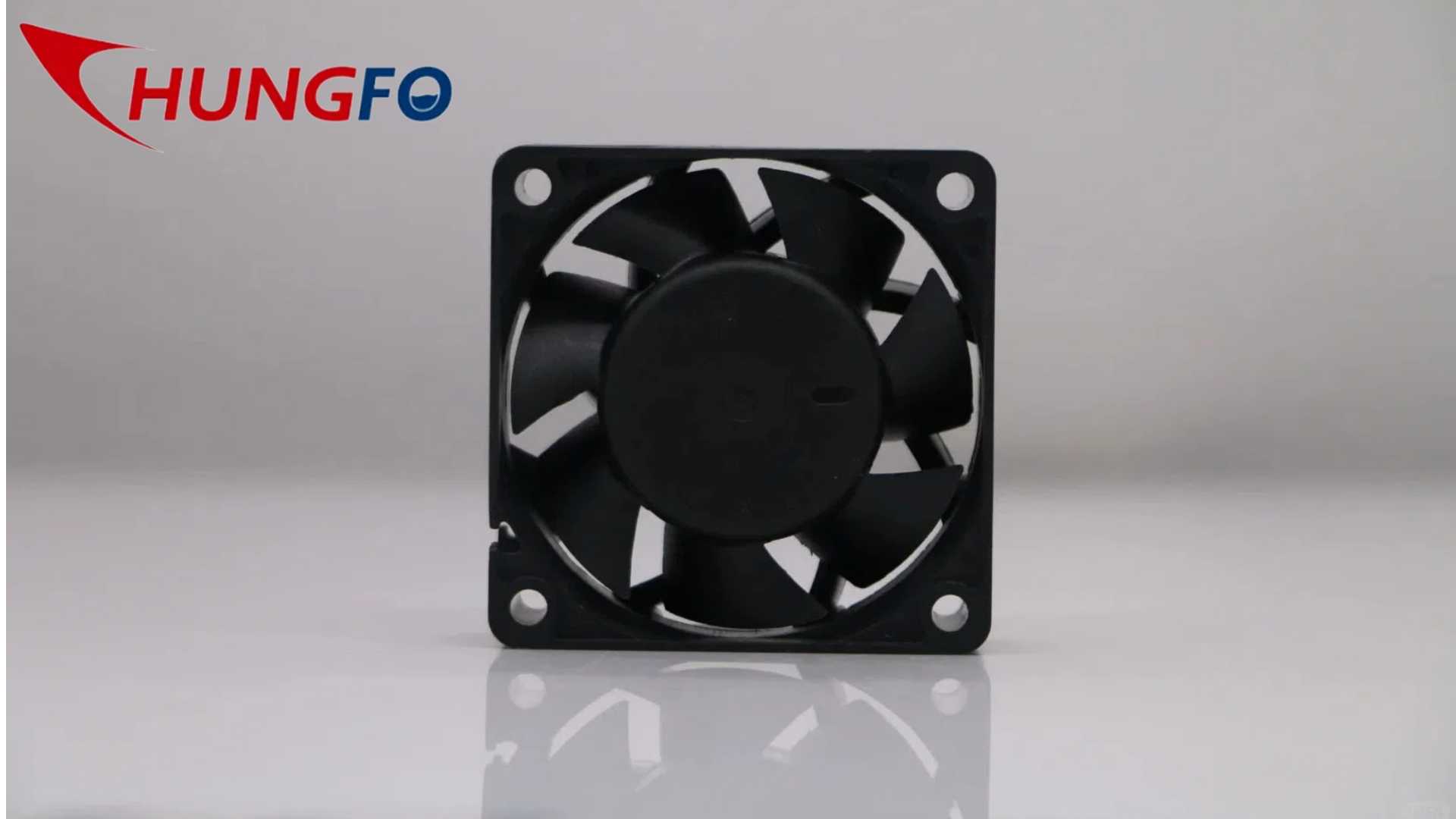

強力な気流、高い静圧、そして信頼性の高い冷却性能が求められる用途では、信頼できるメーカーを選ぶことが不可欠です。Chungfoは、専門的なシミュレーションプラットフォームと厳格な品質管理に支えられた、高度なファンおよび冷却ソリューションを専門としています。高静圧静音設計など、さまざまなダクト環境に合わせてカスタマイズされた製品を提供しています。 冷却ファン s 、高 気流送風機 、そして完全な 冷却ファン 家電製品、通信機器、産業システムなど、お客様の冷却効率向上と機器の耐用年数の延長を確かなものにするソリューションをご提供します。
