家電製品のスマート化と住宅品質の向上に伴い、乾燥機は現代の家庭、ホテル、ランドリー業界にとって欠かせない家電製品となっています。従来の洗濯機とは異なり、乾燥機は空気循環、熱交換、水分排出によって衣類の乾燥、殺菌、しわ取りなどの機能を実現します。乾燥機の送風システム、放熱システム、排気システムの中核となる動力部品であるファンの動作安定性、耐用年数、動作音は、乾燥機の全体的な性能とユーザーエクスペリエンスを直接左右します。

実際のアプリケーションでは 乾燥機は、湿度が高く糸くずが溜まりやすい密閉された環境に長時間置かれることが多い。一般的なファンは、専門的な防塵防湿設計が不十分なために、ベアリングの錆び、モーターの短絡、羽根の粉塵の蓄積と停止、風量の減少、騒音の増加、さらには停止時の焼損といった問題を起こしやすい。家電業界のアフターサービスデータ統計によると、乾燥機の故障の約40%は、防塵防湿設計の不備による乾燥機冷却ファン部品の損傷が原因であり、ファン防塵防湿構造設計が乾燥機の研究開発において重要な位置を占めていることが十分にわかる。

中国中発扇は長年にわたり冷却ファンとブロワーの研究開発と製造に深く携わり、複数の産業向けに効率的な放熱ソリューションを提供することに注力してきました。同社の製品はDC/ACファン、ブロワー、モーターシステムを網羅しており、家電製品、医療機器、自動車、スポーツ用品、スマートデバイスなどの分野で幅広く使用されています。乾燥機の高湿度と大量の粉塵という過酷な作業条件に着目し、家電製品における長年のサポート経験に基づき、中国中発扇は乾燥機ファン向けの完全な防塵防湿設計システムをまとめました。主流モデルなどのアプリケーション特性と組み合わせることで、 12Vブロワーファン そして DC乾燥機冷却ファン 本書は、構造レイアウト、材料選定、シーリング保護、回路防湿、エアダクト適合性、プロセス標準、検査検証など7つの側面から専門的な設計上の重要ポイントを整理し、乾燥機メーカーの研究開発、モデル選定、量産において実用的な参考情報を提供します。

1. 乾燥機の運転条件特性：防塵・防湿設計の基本前提

乾燥機ファンの防塵・防湿設計を完成させるには、まず乾燥機内部の特殊な動作条件を正確に理解し、設計上の重要なポイントはすべて動作条件の特性に基づいて行う必要があります。そうすることで、盲目的な設計によるコストの無駄や効果のない保護を避けることができます。

まず、高湿度・高水蒸気環境です。乾燥機の運転中、衣類の水分は高温多湿の気流に絶えず蒸発します。機械全体の内部相対湿度は長時間85%以上に維持され、局所的なエアダクト領域は飽和湿度に近づきます。気流温度は通常50℃～75℃です。高温と高湿度が重なることで、金属部品の酸化や錆、プラスチック部品の劣化や変形、回路基板の水分漏れが促進されます。次に、ほこりや糸くずによる汚染環境です。衣類乾燥中に大量の糸くず、毛、繊維くず、ほこり粒子が落下します。これらの軽い異物は循環気流に乗って漂い、ファンブレード、吸気口、ベアリングの隙間、モーターコイルなどに付着しやすくなります。長期間蓄積すると、エアダクトが詰まり、運転負荷が増加し、カビが発生し、モーターが巻き取られて詰まりや焼損を引き起こす可能性があります。

さらに、密閉された空気循環特性のため、ほとんどの乾燥機は内部循環と排気を兼ねた複合ダクトを採用しています。ファンは長時間密閉または半密閉空間に置かれるため、ほこりや湿気が速やかに拡散せず、ファン表面に結露が継続的に発生し、頑固な汚れや結露の原因となります。同時に、家庭用乾燥機は長時間放置されることがほとんどです。キッチン、浴室、ベランダなどの設置場所は湿度が高いため、停止中や放置中に内部の湿気が自然に乾燥せず、ファン内部に結露が発生しやすく、内部部品の湿気による損傷を悪化させます。

上記の過酷な作業条件に基づき、DC乾燥機冷却ファンや各種排気・循環ファンは、一般的な室内ファンの設計基準に従うことはできません。防塵、防水、防湿、および粉塵蓄積防止のための特殊な構造最適化を重点的に行う必要があり、これが中国忠福扇風機が家電製品において作業条件に合わせたカスタマイズ設計を堅持する核心的な理由でもあります。

2. 全体的な構造防塵設計の主要ポイント

乾燥機ファンの保護において、構造的な防塵対策は最初の障壁となります。吸気口の保護、筐体構造、羽根の形状、設置レイアウトを合理的に設計することで、大きな糸くずやほこりが発生源からファン内部に侵入するのを防ぎ、ほこりの蓄積確率を低減します。

まず、吸気口ダストグリルと保護ネットの設計です。ファンの吸気口は、粉塵が侵入する主な経路です。設計には、密度の高いグリル構造を採用し、グリルの隙間を2mm以内に制御することで、風量の減衰を防ぎ、大きな糸くずや髪の毛の混入をブロックします。同時に、取り外し可能な高密度ナイロンダストネットまたはステンレス鋼微多孔ネットが標準装備されており、メッシュ仕様は80～120メッシュで、微細な繊維粉塵をろ過し、分解、水洗い、清掃をサポートして、乾燥機の長期使用に伴うメンテナンスニーズに対応します。12Vブロワーファンは、小型ミニ乾燥機や壁掛け乾燥機など、小型で吸気口スペースが限られている場合に主に使用されます。一体型の埋め込み式ダストネット設計を採用することで、外部グリルが設置スペースを占有することなく、防塵効果を確保します。

第二に、ファンシェルの完全密閉構造設計。従来の開放型フレームファン構造を廃止し、専用乾燥機ファンは完全密閉型プラスチックシェルまたは完全金属製シェルを採用しています。側面と背面には密閉型バッフルが配置され、必要な空気の吸気口と排気口のみを塞ぎ、側面の隙間からモーター内部に埃が侵入するのを防ぎます。シェルの角は円弧面取りで設計されており、空気の流れのデッドアングルを減らし、角での埃の蓄積や凝集を防ぎます。Midea、Chigo、Samsung、Hitachiなどのブランドの乾燥機ファンをサポートする際、China Chungfo Fanは構造強度が高く隙間の少ない一体射出成形完全シェルを採用し、基本的な防塵性能を大幅に向上させています。

第三に、ファンブレードの流線型形状設計による粉塵蓄積防止。ファンブレードは空気の流れの駆動の中核を担うため、その形状は粉塵の付着に直接影響します。設計においては、半径の大きい流線型の遠心ファンブレードと軸流式静音ファンブレードを優先し、表面には滑らかな研磨処理を施し、角や溝をなくすことで、繊維粉塵の付着を低減します。同時に、ブレードの傾斜角と間隔を最適化して空気の流れを迅速に通過させ、高速気流の自己洗浄効果を利用して粉塵の付着と滞留を低減します。糸くずが付着しやすい平らな直角ファンブレードの使用は避けます。長期間蓄積すると、動的バランスが崩れ、振動や騒音の原因となります。

第四に、設置全体の配置における防塵対策の配置。乾燥機の送風ダクト構造の設計においては、ファンの設置位置は糸くずが集中して落下する場所を避け、側面吸気口と底部排気口の配置をずらすことで、衣類乾燥室に直接風を送らないようにし、粉塵の直接的な影響を低減する。同時に、空気循環と防塵対策を考慮し、ファンと送風ダクトの内壁との間に適切な隙間を設けることで、過剰な取り付けによる粉塵の蓄積死角の発生を防ぐ。

3．防湿・密閉構造設計の要点：水蒸気侵入経路の遮断

構造的な防塵対策が外部からの埃の侵入を防ぐことであるならば、防湿・密閉設計は高温の水蒸気や凝縮水がファンモーター、ベアリング、回路基板などの主要部品に侵入するのを防ぐことであり、乾燥機ファンの寿命を延ばすための重要な要素となる。

まず、ベアリングと回転軸のシールと防湿設計について。ファンベアリングは湿気や錆に最も弱い部分です。乾燥機専用ファンはダブルボールベアリングを採用し、ベアリングの両端に高温防水オイルシールとシリカゲルシールガスケットを取り付けてベアリングの隙間を完全に密閉し、水蒸気が潤滑グリース層に浸透するのを防ぎ、グリースの劣化やベアリングの錆び、停滞を防止します。低グレードのオイルベアリングファンは乾燥機の運転条件には推奨されません。シール処理を施しても、高湿度環境ではグリースの揮発や異常な騒音の停滞が発生しやすいためです。DCモデルでもACモデルでも、ハイエンドの乾燥機冷却ファンには、防湿性と防錆性に優れたシール付きダブルボールベアリングが標準装備されています。

第二に、モーターコイルとステータのポッティング防湿処理。モーター内部のコイルとステータの鉄心は、湿気に直接触れると短絡や絶縁劣化を起こしやすい。設計では、一体型エポキシ樹脂ポッティングプロセスを採用し、コイルと配線端子を完全に密閉して包み込み、防水防湿保護層を形成し、水蒸気と回路との接触を遮断する。ポッティング材には、乾燥機の長期にわたる高温高湿運転環境に適応できるよう、密閉性能、熱伝導率、耐老化性を考慮し、70℃以上の耐熱性とB級以上の絶縁等級を有する特殊なエポキシ接着剤を使用する。

第三に、配線ポートと回路基板の防水シールです。DCファンと12Vブロワーファンは、電源配線端子と駆動回路基板を備えていますが、これらは防湿性の弱点です。設計では防水端子コネクタを採用し、インターフェースには防水シリカゲルプラグとシーリングゴムリングを取り付けています。回路基板の表面には三重の防湿・防カビ・耐塩水噴霧性を備えた三重の保護機能を持つ塗料を塗布し、乾燥機内部の結露や水蒸気による腐食を防ぎ、回路の漏電や部品の焼損を防止します。

第4に、接合部の隙間のシーリングと充填を行います。ファンシェルの上部カバーと下部カバー、および縁部の接合部には、高温防水シリカゲルストリップと発泡シーリングガスケットを使用して隙間を充填し、隙間から水蒸気が内部空間に侵入するのを防ぎます。すべての固定ネジ穴には、ネジ穴に沿って水蒸気が内部に侵入するのを防ぐため、防水ガスケットを取り付けた座ぐりシール設計を採用しています。

4．防塵・防湿設計における材料選定の要点：長期使用環境保護のための材料適応

材料の品質は、高湿度や粉塵の多い環境下におけるファンの耐老化性、防錆性、防カビ性を直接左右します。中国忠彪扇風は、ISO9001、ISO14001、IATF16949のマネジメントシステム規格に厳密に準拠し、高温・低温、塩水噴霧、高湿度環境試験を経て、すべての特殊乾燥機用ファンに使用する材料を選定し、長期にわたる安定した運転を保証しています。

シェルとブレードの材質としては、難燃性・防湿性に優れたABS樹脂と、耐熱性に優れたPCエンジニアリングプラスチックが好まれます。これらの材料は吸水率が低く、湿気による変形が少なく、カビの発生を防ぎ、強度が高く、耐老化性に優れ、静電気による粉塵の吸着が少ないという特性を備えています。一般的なPP樹脂と比較して、防塵・防湿性と構造安定性が2倍になります。固定ブラケットや保護フレームなどの金属構造部品は、高湿度環境下での錆や欠け落ちを防ぎ、乾燥機内部の環境汚染を防止するため、亜鉛メッキ鋼板や塩水噴霧防食処理を施したステンレス鋼で作られています。

シール材と緩衝材には、耐熱性に優れたシリカゲルとEPDMゴムを使用しており、耐水蒸気性、耐老化性、非変形性といった特性を備えています。高温多湿の環境下でも硬化やひび割れを起こさず、シール効果と防塵効果を継続的に維持します。ダストネットは改質ナイロン製で、帯電防止性、防塵性、水洗い後の変形しにくさに優れ、長期間再利用可能です。

ダブルボールベアリングの潤滑には、高温多湿環境下でも希釈・流出しにくく、凝集・劣化しにくい特殊な潤滑グリースを採用しています。これにより、ベアリングのスムーズな動作を確保し、騒音や摩耗を低減します。すべての材料はCE、UL、TÜV、CCC認証基準を満たし、REACHおよびRoHS環境保護要件に準拠しており、保護性能と家庭環境の安全性を考慮しています。

5. DC乾燥機冷却ファンの特別な防塵・防湿設計の詳細

DC式乾燥機冷却ファンは、中級～高級乾燥機の主流構成であり、広い速度調整範囲、低エネルギー消費、優れた静音性能、インテリジェント温度制御システムへの対応といった利点があります。内部には駆動ICやホール素子などの精密電子部品が搭載されているため、防塵・防湿設計の要求はACファンよりも厳しく、設計上の重要なポイントを的確に絞り込む必要があります。

まず、内蔵駆動基板は完全密閉型の防湿設計となっています。DCファン駆動回路基板は、外部に露出することなく密閉された内部空間に完全に内蔵されています。基板本体には厚い三層塗装が施されています。部品は工業グレードの耐湿性モデルを採用しており、-20℃～80℃の幅広い温度・湿度環境下でも安定して動作し、乾燥機の起動・停止時に発生する温度変化や結露にも耐えることができます。

第二に、広範囲の電圧に対応した防湿回路設計を採用しています。家庭用12V、24V DC電源の動作条件に対応するため、回路設計には防湿絶縁抵抗器と防水フィルタコンデンサを追加し、湿気による回路の短絡や電圧不安定を防ぎ、ファンの異常な回転速度の変動や異常な起動・停止を防止します。同時に、過電流、過電圧、過熱保護機能も搭載しており、湿気によるわずかな漏電でも自動的に電源を遮断して保護することで、全体の安全性を向上させています。

第三に、静音性と防塵性を備えた動的バランス調整。DCファンは回転速度を調整でき、高速と低速を頻繁に切り替えます。設計および製造段階で高精度な動的バランス検査が求められます。ファンブレードには偏心した埃の蓄積スペースがありません。密閉型ベアリングと流線型のファンブレードを組み合わせることで、埃の蓄積による振動音を防ぐだけでなく、防湿構造により長期にわたる動作精度も確保します。

第四に、モジュール式で取り外し可能な防塵構造を採用しています。DC乾燥機の冷却ファンはモジュール設計を採用しており、ファン全体を分解することなく、ダストネットやシーリングガスケットを個別に取り外して交換できるため、後々の清掃やメンテナンスが容易になり、家庭用ユーザーや業務用機器の日常的なメンテナンスニーズに対応できます。

6. 防塵・防湿のための12Vブロワーファンの適応設計の要点

高風圧、優れた集風効果、小型サイズといった特徴を持つ12Vブロワーファンは、小型乾燥機、下着消毒乾燥機、埋め込み式乾燥キャビネット、一体型洗濯乾燥機の局所空気ダクト給気などに広く使用されています。ブロワーの構造は一般的な軸流ファンとは異なり、内部の渦巻きキャビティに糸くずや湿気が溜まりやすいため、設計上の重要なポイントを的確に調整する必要があります。

まず、一体型の密閉防塵設計の渦巻きケーシングを採用しています。12Vブロワーは、継ぎ目のない一体射出成形の渦巻きケーシングを採用しています。内部のエアダクトは滑らかな流線型に加工されており、繊維状の粉塵が壁に付着したり蓄積したりすることを軽減します。渦巻きケーシングの吸気口には環状のダストフィルターが内蔵されており、髪の毛や糸くずがインペラに入り込むのを防ぎます。渦巻きケーシングの底部には小さな排水用凝縮穴が設けられており、内部の凝縮水を自然に排出し、モーター部品への水の浸入を防ぎます。

第二に、高圧・防湿性に優れたインペラとモーターを採用しています。送風機のインペラは、側面からの粉塵の侵入を防ぐため、縁にフランジ処理を施した幅広の密閉構造を採用しています。モーター部は、ポッティング防湿とベアリングシール設計を採用し、送風機の高風圧・高負荷運転条件に対応し、高湿度環境下でのモーター絶縁性能の低下を防いでいます。

第三に、低電圧防湿回路の採用です。12Vの低電圧DC電源設計を採用し、回路には耐高温防水被覆線を使用し、配線端子は射出成形で密閉することで、接点の湿気による酸化を防ぎ、接触不良を防止します。同時に、送風機のエアダクト内の空気圧バランスを最適化し、湿った熱風がモーター内部に逆流するのを防ぎ、空気の流れの原理から防塵・防湿効果を高めます。

7. 工程、検査および標準化された管理：防塵・防湿設計の実施の確保

設計案がどれほど完璧であっても、それを実現するには成熟した生産技術と厳格な検査・検証が必要です。中国忠発扇風は、風洞試験システム、塩水噴霧腐食試験機、高温低温環境試験装置、騒音試験室などの高度な試験装置を活用し、乾燥機用ファンの防塵・防湿性能を包括的かつ正確に評価しています。

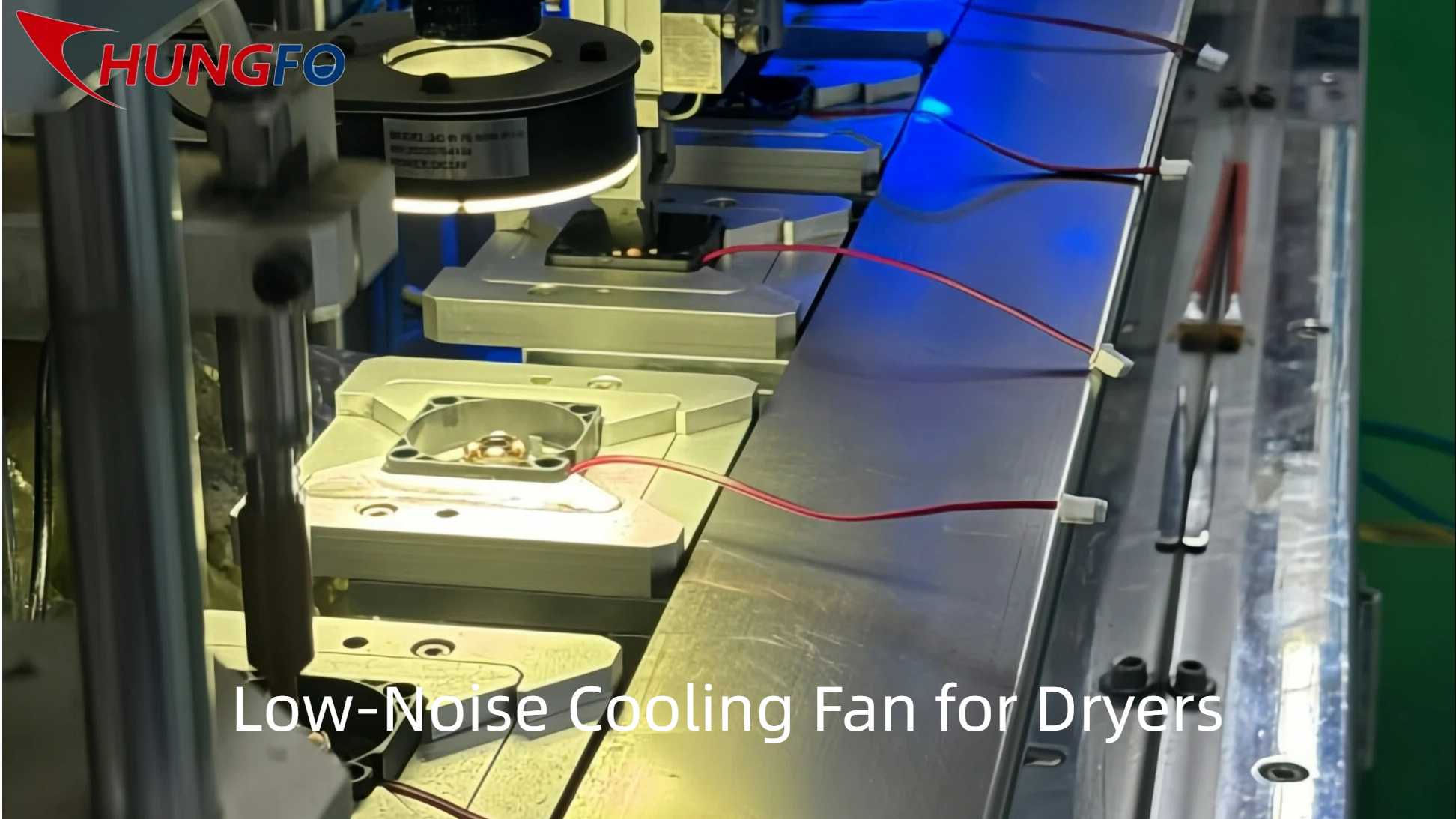

製造技術面では、一体型射出成形、自動ポッティング、自動組立技術を採用し、手作業による組立で生じる隙間のずれを低減し、シール構造の一貫性を確保しています。すべてのシールガスケットとダストネットは、金型との精密な嵌合により、ずれや緩みなく取り付けられ、技術的なレベルで保護上の抜け穴を排除しています。

検査・検証工程では、各特殊乾燥機ファンは、年間を通して稼働する乾燥機の高湿度・高粉塵環境をシミュレートするため、湿熱老化試験、塩水噴霧腐食試験、高温低温サイクル試験、粉塵エアダクトシミュレーション試験に合格する必要があります。これらの試験は数千時間連続運転され、腐食、粉塵堆積、停止、回路故障などの不具合がないかを確認します。すべての項目試験に合格した製品のみがロット単位で供給されます。

同時に、ISO9001、ISO14001、IATF16949のマネジメントシステムを完全に導入しています。原材料の保管、生産・加工、完成品の検査から配送・出荷に至るまで、すべての工程で標準化された管理と制御を実施し、乾燥機冷却ファン、12Vブロワーファン、DC乾燥機冷却ファンの全製品において、安定した一貫した防塵・防湿性能を保証しています。

8. 産業応用とモデル選定における回避すべきポイント

乾燥機メーカーにとって、設計上の重要なポイントを習得することに加え、適切な機種選定も防塵・防湿性能を確保するための鍵となります。機種選定においては、カスタマイズ研究開発能力を持つ中国忠彪扇風機などの専門家電ファンメーカーを優先的に検討すべきです。同社は、乾燥機の出力、ダクトサイズ、湿度、設置スペースに応じて、風量、風圧、騒音、保護レベルに合わせたファンをカスタマイズし、風量、騒音、耐用年数、エネルギー効率の多方面にわたるバランスを実現します。

ピット回避の観点から、通常の非保護ファンを特別なファンに置き換えないでください。 乾燥機用ファン このようなファンは密閉防湿構造や防塵設計がありません。短期間の使用では正常に見えますが、半年以内に腐食、異音、焼損を起こしやすくなります。防塵構造を無視して回転速度を盲目的に追求しないでください。回転速度が速いと、ほこりの吸着が悪化します。専門的な防塵設計がないと、ファンの損傷を加速させることになります。同時に、機械の種類に応じてモデルを合わせます。大型一体型洗濯乾燥機は軸流放熱型の乾燥機冷却ファンを好み、小型ミニモデルは12Vブロワーファンを採用し、中級から高級のインテリジェントマシンはDC乾燥機冷却ファンを標準装備し、作業条件とモデルの正確なマッチングを実現します。

近年、乾燥機市場は拡大を続けており、製品の耐久性、静音性、メンテナンスフリー性能に対するユーザーの要求は絶えず向上しています。ファンの中核部品である防塵防湿設計は、乾燥機の品質を測る重要な指標となっています。中国忠福扇風機は、常に顧客志向で、設計・開発から量産・納品までワンストップサービスを提供しています。さまざまな用途に応じてカスタマイズされた最適化を実施できます。継続的な技術革新と厳格な品質管理により、製品は世界市場で安定した性能を維持しています。また、美的、Chigo、サムスン、日立などの国内外の有名ブランドと、高水準の防塵防湿設計ソリューションで長期的な協力関係を築き、高品質の製品と専門的なサービスで顧客に継続的に価値を提供しています。

乾燥機ファンの防塵・防湿設計を完成させるには、使用環境の特性を徹底的に理解するだけでなく、構造、シーリング、材料選定、専用モデルの最適化、工程検査など、多方面から対策を講じる必要があります。あらゆる細部を厳密に管理することによってのみ、高湿度と多量の粉塵という複雑な環境下でもファンを長期間安定して稼働させ、乾燥機のアフターサービス故障率を低減し、ユーザーエクスペリエンスを向上させることができます。これは、家電放熱部品業界全体が長年にわたり堅持してきた研究開発および設計基準でもあります。
