1. コンパクトな熱設計の新時代：40mmファンが主流になりつつある理由とは？

今日の電子工学分野では、デバイスの小型化と高集積化は不可逆的なトレンドとなっています。5Gマイクロ基地局やAIエッジコンピューティングボックスから高精細ネットワークビデオレコーダーに至るまで、エンジニアはより強力なコンピューティングコアをより小型のフォームファクタに詰め込むことに絶えず取り組んでいます。しかし、その結果として発生する高い発熱量が、システム性能を制限するボトルネックとなっています。このような状況において、極めて小型な40mmマイクロ冷却ファンは、ハードウェアエンジニアが熱管理の課題を解決するための強力なツールとなっています。

従来の熱力学の概念では、風量はファンのサイズに比例すると考えられていました。より大きな排気量を得るには、通常、80mm、120mm、あるいはそれ以上のファンを使用する必要がありました。しかし、多くのコンパクトなアプリケーションでは、筐体の物理的なサイズ制限が厳しいため、エンジニアは大型のコンポーネントを全く搭載することができません。そのため、40mmファンは従来の物理的な制約を打ち破り、非常に小さな容積内で極めて高い風量効率を実現する必要があります。

この目標を達成するのは決して容易ではありません。マイクロファンは高速回転時に、ブレード先端の渦、局所的な逆流、高速回転による騒音レベルの高さなど、深刻な空力的な課題に直面します。限られた40mmの空間内で、革新的なブレード設計、効率的なモーター駆動、最適化されたハウジングエアダクトによって、いかにして風量と静圧を最大化するかは、世界中の熱管理エンジニアにとって共通の研究課題となっています。

2. 国際技術情勢：グローバルなスマートセキュリティとエッジコンピューティングにおける2026年のエネルギー効率の嵐

40mmファンの空力最適化について議論する際には、最新の国際的な技術開発の背景を切り離して考えることはできません。2026年前半、世界の人工知能とモノのインターネット技術は新たな爆発的発展を遂げ、特にヨーロッパ、アメリカ、アジア太平洋地域では、高密度ネットワーク監視やエッジコンピューティング機器に対して、かつてないほど厳しいエネルギー効率基準が課せられました。

2026年5月、欧州連合は、持続可能な製品のためのエコデザイン規則（ESPR）の新バージョンに関する業界実施規則を正式に可決しました。この規則では、初めて中小企業向けITハードウェアと24時間365日稼働するセキュリティ監視機器が、厳格なエネルギー効率と熱効率の評価枠組みに組み込まれました。新規則では、2026年以降、欧州市場に参入するすべてのネットワーク記録装置およびエッジコンピューティング装置は、待機時および全負荷時のエネルギー効率比を15%以上向上させる必要があり、また、熱システムの消費電力は装置の総消費電力の特定の割合を超えてはならないと明記されています。

この国際的な新政策は、ハードウェア設計に直接的な影響を与えました。従来、高発熱に対処するため、多くのエンジニアは消費電力を犠牲にしてでも超高出力の電動ファンを無闇に選択し、温度を強制的に抑制していました。しかし、2026年の新エネルギー効率基準の制約により、このような強引なアプローチは市場から排除されました。エンジニアは、より低い消費電力で、40mmのマイクロフレーム内に、より強力で集中的な気流を作り出す必要があります。特に、中核となるスマートセキュリティ機器においては、低消費電力・高圧のカメラNVR冷却ファンが、国際的なグリーン認証を取得するための鍵となっています。

同時に、スマートカメラの解像度が8Kに一律に向上したため、バックエンドのNVR（ネットワークビデオレコーダー）は、数十チャンネルの高ビットレートビデオストリームを同時に処理し、ローカルAI動作分析を実行する必要があります。内部のメイン制御チップ、ハードドライブアレイ、電源モジュールは、狭い筐体内で大量の熱を発生させます。精密なエアダクトと高性能40mmマイクロファンによる強制対流が行われない場合、過熱によりシステムは数分以内に周波数制限を受けたり、クラッシュしたりする可能性があります。したがって、国際的な政策と技術アップグレードという二重の圧力により、2026年のハードウェア設計において、40mmファンの空力最適化が最優先事項となっています。

3. 40mmファンにおけるエアフロー最大化のための基本的な空力原理

40mm×40mmという極めて小さな投影面積内で風量（CFM）を最大化するには、マイクロファンの空力特性を深く理解する必要があります。ファンの本質は、電気エネルギーを流体の運動エネルギーに変換する機械装置であり、その風量と静圧（mmH2O）は、物理的な形状と流体力学の法則によって厳密に制約されます。

まず、ブレード形状の最適化です。従来の大型ファンでは、ブレードの表面積が十分にあるため、安定した圧力差が確保されます。一方、40mmファンではブレードの長さが非常に短いため、ブレードの根元から先端までの線速度差が非常に大きくなります。ブレードの根元での空気の停滞や逆流を防ぐため、最新の小型ファンでは、大きなねじれ角と可変翼弦長を採用しています。根元から先端まで角度を徐々に変化させることで、ブレード全体で異なる線速度において最適な揚抗比を得ることができ、排気の均一性と最大化を実現します。

2つ目は、ブレード先端の隙間を小さくすることです。流体力学の研究によると、ファンが作動すると、ブレードの高圧側（排気側）の空気がブレード先端と外枠の間の隙間を迂回し、低圧側（吸気側）に逆流して先端渦を形成します。これは、深刻なエネルギー損失と全体の気流の弱化を引き起こすだけでなく、明らかな乱流騒音も発生させます。40mmファンの設計において、ブレード先端と外枠の間の隙間を0.2mm、あるいは0.15mm以内に制御することで、この流体の逆流を効果的に阻止し、ファンの静圧を大幅に向上させ、高インピーダンスシステムに直面した場合でも高い排気量を維持できるようになります。

最後に、ハブとチップの比率のバランスについて考えてみましょう。高出力モーターに対応するため、40mmファンはしばしば大きなセンターハブを必要とします。しかし、ハブが大きすぎると、空気循環のための有効流路面積（環状面積）が直接圧縮されてしまいます。そのため、エンジニアは「モーターサイズを大きくして回転数を上げる」ことと「ハブを小さくしてエアダクトのスペースを確保する」ことの間で最適な比率を見つけ出す必要があります。高磁気エネルギー積を持つ希土類磁石を使用することで、モーターの体積を小さくしながら（ハブを小さくしながら）極めて高い出力トルクを維持することが可能となり、これが高効率放熱を実現するための物理的な基盤となります。

4. エンジニアが空気の流れを最大化するための5つのコア設計戦略

実際のハードウェア研究開発およびシステム統合プロセスにおいて、ハードウェアエンジニアは、以下の5つの側面において、特定の技術的手段を用いて40mm冷却ファンの排気効率を限界まで引き出すことができます。

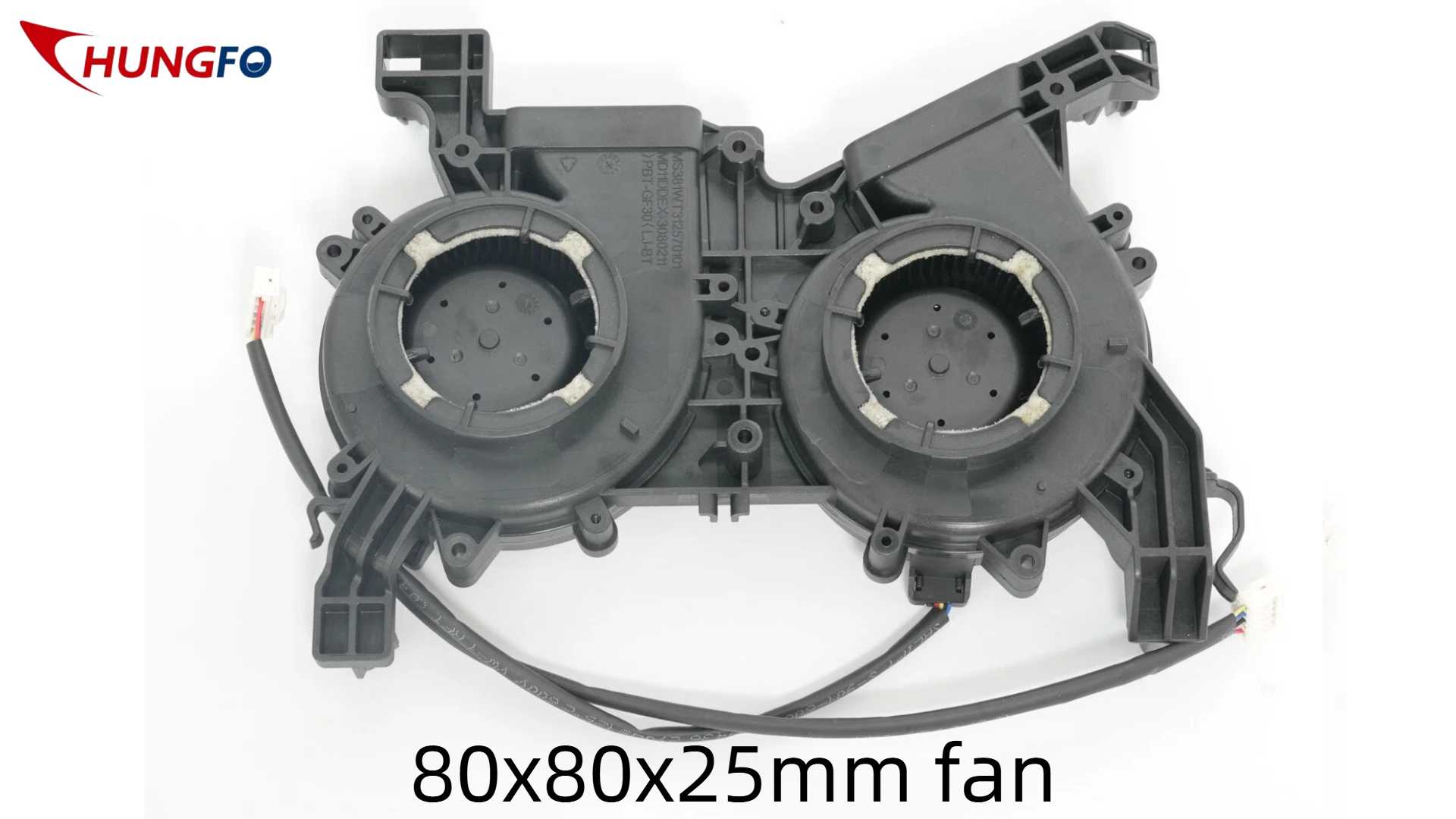

まず、超高速回転と高電圧駆動の組み合わせを選択します。ブレード面積が物理的に制限されている場合、回転速度を上げることは、風量を増やす最も直接的かつ効果的な手段です。高密度機器で強力な排気を実現するために、ハードウェアエンジニアは通常、高回転数の排気ファンを選択します。これらのファンの速度は、通常10000 RPMから15000 RPMを超えます。このような高速をサポートし、モーターへの安定した電力供給を確保するために、12V電圧システムに基づく12V排気ファンを採用することが、産業用およびエンタープライズグレードのハードウェアの標準構成となっています。12V電源は十分な電流駆動力を提供し、PWM（パルス幅変調）による精密な速度制御と組み合わせることで、システム負荷が低いときに速度を下げてエネルギーを節約し、全負荷の熱衝撃時に瞬時に速度を上げて制限し、驚異的な風量を出力します。

第二に、ダブルボールベアリングシステムを採用します。超高速回転の副産物として、ベアリングの摩擦と熱が著しく増加します。従来のスリーブベアリングは、8000 RPMを超えると潤滑油の急速な揮発と劣化により寿命が急激に低下し、ファンが焼き付いて機器が焼損する原因にもなります。ダブルボールベアリングは、滑り摩擦ではなく転がり摩擦に精密な鋼球を使用します。これにより、10,000 RPMを超える長時間の高負荷運転に耐えられるだけでなく、設置方向（水平、垂直、傾斜設置のいずれも可）に制限がありません。室温での耐用年数は70,000時間を超え、高密度排気の長期信頼性を確保します。

第三に、外枠とガイドリングにバイオニックデザインを採用しています。外枠はファンを保護するシェルであるだけでなく、気流のガイドとしても機能します。吸気口に丸みを帯びたベルマウス（吸気半径）デザインを採用することで、吸気抵抗を低減し、ブレードへの空気の流入をよりスムーズにします。排気側では、一体型の固定ステーターベーンが回転気流を軸方向の直線気流に変換し、動圧を静圧に変換することで、ファンの送風距離と浸透力を大幅に向上させ、システム内部の熱を効果的に吹き飛ばします。

第四に、動的バランス調整において究極の補正を実現します。高速ファンでは、わずかな質量の不均衡でも、10,000 RPMを超える回転数で遠心力によって増幅され、激しい振動を引き起こします。この振動は、耳障りな騒音を発生させるだけでなく、ブレード表面を流れる気流が境界層から早期に剥離し、激しい乱流が発生して実際の気流が大幅に弱まります。中国忠彪扇は、40mm高排気ファンを製造する際に、精密な2面動的バランス調整装置を導入し、各インペラにマイクログラムレベルの接着補正を行うことで、振動振幅を最低レベルまで低減し、スムーズで安定した気流を確保しています。

第5に、材料科学の進歩です。10,000 RPMを超える強力な遠心力の下では、通常のプラスチック製の羽根はわずかに変形したり、伸びたりします。この変形により、本来設計された空力翼型が変化し、空気抵抗が増加して風量が減少します。現代の高性能40mmファンは、インペラにガラス繊維を注入したエンジニアリングプラスチック（PBT+30%GFなど）を広く採用しています。この材料は極めて高い剛性と機械的強度を持ち、高温・高回転の環境下でも変形しにくく、ファンが全寿命にわたって安定した最大風量を出力することを保証します。

5. 高性能40mmマイクロ冷却ファンの代表的な産業用途シナリオ

最適化された高性能40mmファンは、極めて小型でありながら、超高静圧と優れた風量を兼ね備えているため、現代の多くのハイテク産業において不可欠な役割を果たしています。以下に、代表的な3つの応用分野を示します。

最初の分野は、スマートセキュリティとエンタープライズグレードのビデオ監視システムです。 カメラNVR冷却ファン は最も典型的な例です。大型ショッピングモール、交通ハブ、スマートシティ監視センターなどでは、NVR機器は複数の超高精細ビデオストリームを24時間365日連続で書き込む必要があります。これらの機器は通常、密閉された弱電流ボックスやサーバーラックに設置されるため、周囲温度自体が比較的高く、複数の内部エンタープライズグレードハードドライブとメイン制御SoCが大きな熱源となります。高効率の40mmファンは、限られた外板スペース内でハードドライブの隙間やプロセッサのヒートシンクから正確に空気を排出し、内部の熱を迅速に排出すると同時に、騒音を厳密に制御することで、ハードドライブの過熱による接続切れやデータ破損を防ぎます。

2つ目の分野は、1Uサーバーと高密度ブレードサーバーです。エンタープライズデータセンターでは、スペースはコストに直結します。1Uサーバーのラック高さはわずか44.45mmなので、内部冷却コンポーネントのサイズは絶対に40mmを超えてはなりません。このような高密度で高インピーダンスのサーバーシャーシ内部には、メモリモジュール、インダクタ、高出力のメインCPUヒートシンクなどが密集して配置されています。このため、複数の高回転排気ファンユニットを並列に接続してファンウォールを形成する必要があります。強力な静圧を利用して、重いハードウェアの障害物を通して空気の流れを押し出し、シャーシの前面から背面まで貫通する空気ダクトを形成し、筐体から数百ワットの熱を継続的に運び去ります。

3つ目の分野は、産業オートメーション制御とスマートパワーモジュールです。工場のデジタル化が進むにつれて、さまざまな周波数変換器、サーボドライブ、高出力組み込み制御ボックスが生産現場で大量に導入されています。埃や湿気を防ぐため、これらの制御ボックスは半密閉型設計を採用することが多く、換気や冷却のための開放空間が非常に少なくなっています。 12V排気ファン 排気口では、エンジニアはDC低電圧システムの安全性と柔軟性を活用して、過酷な産業環境下にある主要な電子部品に強力な排気を行うことができ、制御ボックス内部の熱蓄積を効果的に防止し、機器の故障率を大幅に低減し、産業システムの平均故障間隔（MTBF）を延長することができます。

6. システムレベルのエアダクト設計：40mmファンから200%の冷却性能を引き出すには？

高性能な40mmファンを搭載しているだけでは十分ではありません。システム全体のエアダクト設計に欠陥があると、ファンの実際の排気効率は大幅に低下する可能性があります。エンジニアは、ファンが2倍の冷却効果を発揮できるよう、機械全体の構造を設計する際に流体力学の法則に従う必要があります。

まず、「吸気抵抗を最小限に抑える」という原則に従う必要があります。多くのエンジニアは、美観や防塵のために、筐体に極めて低い多孔度の換気メッシュを設計しています。しかし、これはファンが空気を吸い込む際に大きな負圧抵抗に直面することになり、深刻な空気不足現象を引き起こし、実際の風量を大幅に低下させてしまいます。理想的な設計は、吸気口と排気口の両方の有効穿孔率が60%以上になるようにし、穴の直径は空気抵抗と防塵要件のバランスを取ることです。同時に、ファンに入る前の空気の流れが急激に90度曲がることはできる限り避け、吸気口の前に滑らかで直線的な部分を維持する必要があります。

第二に、「送風」と「排気」という熱対策を正確に定義する必要があります。小型電子機器の場合、40mmファンを「正圧送風」で熱源に直接当てるべきでしょうか、それとも「負圧排気」のためにファンをシャーシの端に配置すべきでしょうか。これはシステムの内部密度によって異なります。内部コンポーネントが比較的少なく、ターゲットとなる熱源（CPUヒートシンクなど）が明確な場合は、送風モードを採用することで、高速気流をヒートシンクのフィンに直接当てることができ、最高の熱交換効率が得られます。しかし、内部が非常に密集している場合（例えば、絡み合ったケーブルやドーターボードが詰め込まれている場合）、排気モードを採用してシャーシ内部に全体的な負圧を作り出すことで、外部の冷気をさまざまな隙間から自然に流入させ、内部のデッドゾーンをより包括的に解消することができます。

第三に、「気流の短絡」を厳重に防止する必要があります。これは、初心者エンジニアが最もよく犯す間違いです。筐体に40mmファンを取り付ける際、ファンフレームとシャーシの開口部の間に隙間があったり、シャーシの他の開口部がファンに近すぎたりすると、圧力差の影響で排気された熱気がファン内部に吸い込まれやすくなります。この局所的な小さな空気循環は、システム内部の発熱部品を全く通過しないため、ファンが高速回転しているにもかかわらず、機器内部の温度が高いままになるという状況が発生します。この問題を解決する最善の方法は、発泡材、ゴム製ガスケット、またはバッフルを使用して、ファンの排気ゾーンとシステム内部空間との間に厳密な物理的シールを形成し、排出される空気の100%が冷却を必要とするシステム内部のコア領域から来るようにすることです。

7. 中国忠仏扇のマイクロ冷却分野における卓越した技術遺産と将来展望

世界の電子機器メーカーからますます厳しくなるマイクロ高効率冷却への要求に対し、業界をリードする熱システムソリューションプロバイダーである中国忠福扇風は、常に技術革新の最前線に立ってきました。40mm以下のマイクロファンの研究開発において、同社は膨大な研究力を投入し、数々の流体力学および精密製造上の課題を克服してきました。

中国中発扇は、マイクロファンの優れた性能は理論的な設計図だけでなく、高精度な金型製造と厳格な品質管理システムにも大きく依存していることを深く理解しています。 40mmファン インペラは極めて微細な部品であり、金型にミクロンレベルの誤差が生じるだけでも、10,000 RPMを超える回転速度では明らかな空力バランスの崩れにつながります。そこで当社は、国際的に一流の高精度CNC加工装置と射出成形システムを導入し、工場から出荷されるすべてのインペラが完璧な形状と極めて高い材料密度を備えていることを保証しています。同時に、モーターの電磁回路を継続的に最適化することで、運転中の電磁ノイズと消費電力を低減することに成功し、最新の2026年国際グリーン、低炭素、省エネルギー基準に完全に準拠しています。

今後、人工知能ハードウェアがエッジ端末に深く浸透するにつれ、電子機器の消費電力密度は上昇し続け、マイクロ冷却技術への要求は尽きることがないでしょう。China Chungfo Fanは、よりスマートで、より効率的で、より耐久性のある熱製品の開発に引き続き尽力していきます。同社は現在、新しい複合材料と磁気浮上ベアリング技術に基づいた新世代のマイクロファンを研究しており、40mmサイズのエアフロー限界をさらに突破し、ノイズをさらに極限まで抑制することを目指しています。シャーシのスペース制限がどれほど厳しくても、熱負荷がどれほど大きくても、China Chungfo Fanは世界中のハードウェアエンジニアにとって、常に最も堅実で信頼できる熱管理技術の支えとなるでしょう。
