ミッションクリティカルな機器は、ダウンタイムが許容されない環境で稼働します。データセンター、医療機器、通信システム、産業用制御プラットフォーム、電力インフラなどはすべて、中断のない運用に依存しています。これらのアプリケーションでは、熱管理はパフォーマンスの問題だけでなく、信頼性と安全性の要件でもあります。

冗長ファン設計は、個々のコンポーネントが故障した場合でも継続的な冷却を確保するための実証済みの戦略です。この記事では、冗長ファンアーキテクチャの原理、一般的な冗長構成、そしてミッションクリティカルな機器における主要な設計上の考慮事項について説明します。この記事の目的は、エンジニアが障害発生時においても熱安定性を維持できる冷却システムを設計できるよう支援することです。

冗長冷却が必要な理由

ミッションクリティカルなシステムでは、単一の 冷却ファン 故障は急激な温度上昇を引き起こし、システムのシャットダウンや恒久的な損傷につながる可能性があります。高品質のファンであっても寿命には限りがあり、ベアリングの摩耗、電気系統の故障、汚染といった故障モードを完全に排除することはできません。

冗長ファン設計により、単一障害点のリスクを軽減します。複数のファンに冷却を分散させることで、システムは1台以上のユニットの故障にも耐え、安定した動作を維持できます。 十分な空気の流れを確保します。このアプローチにより、システムの可用性と運用信頼性が大幅に向上します。

ファン冗長性の基本概念

ファン冗長性とは、複数のファンが連携して、通常動作に必要な最低限以上の気流容量を確保する冷却アーキテクチャを指します。1つのファンが故障しても、残りのファンが動作を継続し、その損失を補います。

冗長化戦略には2つのコアがある

通常状態ではすべてのファンが同時に動作するアクティブ冗長性

障害が検出された後にのみバックアップファンが作動するスタンバイ冗長性

アクティブ冗長性は、空気の流れをよりスムーズに分散し、障害への対応を迅速化できるため、電子機器ではより一般的です。

一般的な冗長ファン構成

ミッションクリティカルな冷却システムでは、複数の冗長構成が広く使用されています。

N+1構成は最も一般的なアプローチです。システムでは、冷却需要を満たすためにN個のファンが必要となり、さらに1個のファンがバックアップ容量を確保します。1個のファンが故障しても、全体の風量は許容範囲内に維持されます。

N+2構成は、リスク許容度の高い要件を持つ高可用性システムで使用されます。この構成では、複数のファンが故障しても熱制限を超えることはありません。

並列ファンアレイは、低～中程度の静圧で高い風量が必要な場合に一般的に使用されます。直列ファン構成は、システム抵抗を克服するために高い静圧が必要な場合に適用されます。

冗長システムにおける気流と圧力のマッチング

冗長ファンシステムでは、気流と圧力の整合が非常に重要です。並列運転するファンは、気流のアンバランスを避けるため、同様の性能曲線を示す必要があります。故障したファンが適切に隔離されていない場合、気流の障害となり、残りのファンの効率を低下させる可能性があります。

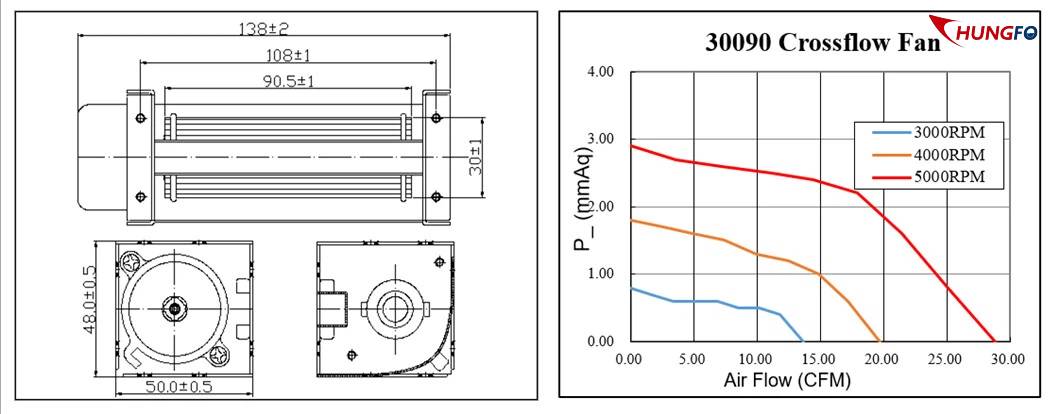

システム設計者は、最悪の故障シナリオ下でも冷却システムが最低限のエアフロー要件を満たしていることを確認する必要があります。そのためには、動作点を高く設定し、速度制御が可能な場合はファン速度を上げた状態でのファン性能曲線を分析する必要があります。

冗長ファン設計における制御と監視

冗長ファンシステムは、監視および制御メカニズムに大きく依存しています。ファンの故障検出には、タコメータフィードバック、電流検知、温度監視が一般的に使用されます。

故障が検出されると、システムは残りのファンの回転速度を上げて気流の損失を補う場合があります。一部の設計では、システムが安全に稼働し続ける間、メンテナンス担当者に通知するためにアラームが作動します。

知的 DCファン 制御により冗長性の効果が向上し、通常動作中の不要なファンの摩耗が軽減されます。

機械的および構造的考慮事項

機械設計は冗長ファンの性能において重要な役割を果たします。ファンの配置は、気流の分布と耐障害性に影響を与えます。気流経路の設計が不十分だと、全体の気流が十分に見えても局所的な過熱を引き起こす可能性があります。

ホットスワップファンモジュールは、ミッションクリティカルな機器で広く使用されています。これにより、システムをシャットダウンすることなく、故障したファンを交換できます。機械的なガイドと電気コネクタは、確実な挿抜を保証するように設計する必要があります。

中国Chungfoなどのメーカー 軸流冷却ファン 継続的な動作に適した一貫したパフォーマンスと長い耐用年数を備えたファンを提供することで、冗長アプリケーションをサポートします。

信頼性とライフサイクルへの影響

冗長ファン設計はシステムの信頼性を高めますが、同時に部品数も増加します。ファンの数が増えると故障の可能性も高まるため、品質とライフサイクルの予測が不可欠になります。

冗長化により、各ファンの負荷レベルを低減し、個々のファンの寿命を大幅に延ばすことができます。また、予知保全戦略と組み合わせることで、冗長化は予期せぬダウンタイムを削減し、総所有コスト（TCO）を削減します。

冗長ファンシステムの一般的な用途

冗長冷却アーキテクチャは、

データセンターサーバーおよびストレージシステム

医療画像および生命維持装置

通信基地局

産業オートメーションおよび制御キャビネット

電力変換およびエネルギー貯蔵システム

これらすべてのアプリケーションでは、熱による故障が重大な運用上または安全上の影響を及ぼす可能性があるため、冗長性が標準的な設計手法となっています。

結論

冗長ファン設計は、ミッションクリティカルな機器の熱管理において重要な要素です。単一障害点を排除し、障害発生時でもエアフローを維持することで、冗長冷却アーキテクチャは継続的かつ信頼性の高いシステム運用を実現します。

効果的な冗長ファン設計には、綿密なエアフロー計算、適切なファンマッチング、インテリジェントな制御、そして堅牢な機械統合が不可欠です。冗長性を適切に実装することで、冷却システムは脆弱性から信頼性の資産へと変貌を遂げます。
