電子機器の電力密度が増大するにつれ、効果的な熱管理は性能の安定性と長期的な信頼性を確保する上で重要な要素となっています。熱設計において最も基本的でありながら、しばしば誤解されている側面の一つが、冷却装置に必要なエアフローの計算です。正確なエアフローの予測がなければ、高品質のファンやヒートシンクであっても期待通りの冷却効果が得られない可能性があります。

この記事では、放熱量、温度上昇限度、システム条件に基づいて必要なエアフローを計算する方法について説明します。また、よくある設計ミスや、ファンの選択が実際の冷却性能に及ぼす影響についても解説します。ここで説明する原則は、産業機器、電源、通信機器、電子制御キャビネットなど、幅広い分野に適用可能です。

冷却装置の発熱について理解する

あらゆる電子システムは、電力消費の副産物として熱を発生します。熱源には、プロセッサ、電源モジュール、モータードライバ、変換回路などが含まれます。総熱負荷は通常ワットで表され、安全な動作温度を維持するために除去しなければならない熱エネルギーの量を表します。

正確な熱推定は、エアフロー計算の第一歩です。この値は、部品のデータシート、効率計算、あるいは直接測定から得ることができます。熱負荷を過小評価すると、多くの場合、エアフロー不足につながり、過大評価すると不要な騒音やエネルギー消費につながります。

気流と熱除去の関係

空気の流れは、発熱部品から熱エネルギーを運び去ることで熱を除去します。空気が除去できる熱量は、主に以下の3つの要因によって決まります。

1、風量、

2， 空気密度と比熱

3、空気の許容温度上昇

4， 基本的な熱関係は次のように表される。

5、放熱量は質量流量×空気比熱×温度上昇に等しい

実際の工学応用では、この関係は体積流量に基づく一般的な空気流量推定式に簡略化されています。この式は、適切な空気流量を選択するための基礎となります。 冷却ファン 。

風量計算方法

必要な空気流量を計算するには、3つのパラメータを定義する必要があります。

1、システム全体の放熱量

2， 最大許容気温上昇

3、周囲の空気の状態

4， 標準気圧の標準空気の場合、簡略化された工学式がよく使用される。

必要な空気流量は、熱負荷を許容温度上昇で割り、定数を掛けた値に等しくなります。

この定数は、空気の熱特性と単位変換係数を反映しています。結果は通常、立方フィート/分または立方メートル/時間で表されます。許容温度上昇が低い場合は、より多くの空気流量が必要になりますが、許容温度が高い場合は、必要な空気流量を減らすことができます。

適切な温度上昇の選択

温度上昇とは、入口空気温度と出口空気温度の差を指します。この値を選択するには、熱的安全性とシステム効率のバランスを取る必要があります。典型的な温度上昇値は、アプリケーションの感度に応じて5～15℃の範囲です。

信頼性の高い機器では、部品のストレスや経年劣化を抑えるため、温度上昇の上限を低く設定することがよくあります。一方、堅牢な部品を搭載した産業用システムでは、ファンのサイズと消費電力を抑えるため、より高い温度上昇を許容する場合があります。

システム抵抗が実際の空気の流れに与える影響

計算されたエアフローは理論上の要件を表すものであり、ファンが実際に供給するエアフローではありません。ヒートシンク、フィルター、グリル、筐体の形状によって生じるシステム抵抗は、実際のエアフローに大きな影響を与えます。

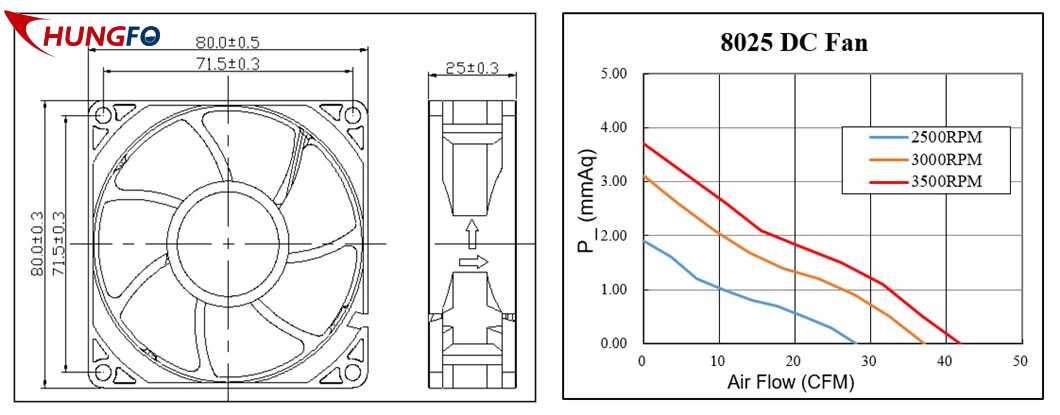

抵抗が増加すると、ファンの性能曲線に従って風量が減少します。したがって、風量計算はシステムインピーダンスの推定と組み合わせる必要があります。 DCファン 自由気流定格のみに基づくと、動作条件下での冷却が不十分になることがよくあります。

風量計算に基づくファンの選択

必要な風量が計算されたら、風量と静圧の両方の要件に基づいてファンを選定する必要があります。ファンは、システムの動作圧力点において、計算された風量を供給できる必要があります。

中国Chungfoファンなどのメーカーは、エンジニアが実際の動作条件とエアフロー要件を一致させるための性能曲線を提供しています。適切なファンを選択することで、計算されたエアフローが効果的な冷却性能につながることが保証されます。

気流計算におけるよくある間違い

1、冷却システムの設計ではいくつかの間違いが頻繁に発生します

2， 障害物による気流損失を無視する

3、動作風量の代わりに最大ファン風量を使用する

4， 筐体内の空気分布が均一であると仮定

5、高度と周囲温度の影響を無視する

これらのエラーを回避すると、冷却精度が向上し、過熱やファンの過度の騒音のリスクが軽減されます。

熱設計への気流計算の統合

エアフロー計算は独立したステップとして扱うべきではありません。ヒートシンクのレイアウト、エアフロー経路、筐体設計、メンテナンスの考慮など、全体的な熱設計に統合する必要があります。早期段階でエアフロー計画を立てることで、再設計コストを削減し、製品の信頼性を向上させることができます。

中国Chungfoのような経験豊富なメーカー ファン製造 個別のファンを選択するのではなく、システムレベルの熱マッチングを重視します。このアプローチにより、製品ライフサイクル全体を通じて安定した冷却性能が保証されます。

結論

冷却装置に必要な気流を計算することは、熱工学における基礎的なスキルです。熱の発生、気流の原理、そしてシステム抵抗を理解することで、エンジニアは効率的で信頼性が高く、費用対効果の高い冷却ソリューションを設計できます。

正確なエアフロー計算と適切なファンの選択を組み合わせることで、冷却装置は実際の使用環境下において安全な温度範囲内で動作することが保証されます。この体系的なアプローチは、ますます深刻化する熱的課題に直面している現代の電子システムにとって不可欠です。
