現代の住宅デザインにおいて、キッチンとキャビネットの一体化はもはや不可逆的なトレンドとなっています。かつては熱風が吹き出すため、キャビネットから不自然な距離を保たなければならなかった冷蔵庫も、今や大きな技術的変革を遂げています。冷蔵庫を購入する際、仕様書に「フレーム下冷却」や「側面放熱」といった用語をよく見かけるようになりました。

これは単なる設置方法の違いではない。 その背後には、流体力学、熱力学、そして主要部品である冷蔵庫の冷却ファンを含む、包括的な技術革新が存在します。今回は、その根底にある原理を掘り下げ、これら2つの冷却方式の違いを詳細に分析し、効率的な冷却を支える静かな働き手である冷却ファンに真に求められる特性を明らかにします。

1. 第一世代 vs. 先進世代：2つの冷却方式の原理論争

その違いを理解するには、まず冷蔵庫の仕組みを見ていく必要があります。冷蔵庫は冷気を作り出すのではなく、熱を「運ぶ」装置です。コンプレッサーが冷媒を高温高圧のガスに圧縮し、それが凝縮器（熱く感じるパイプやパネル）を通過する際に、熱を外気に放出します。冷蔵庫の放熱性能が低いと、冷却効果が低下します。

1. 側面放熱：古典的な「自然対流」

従来の冷蔵庫は、主に側面放熱方式を採用している。これらの冷蔵庫では、コンデンサーは通常、冷蔵庫の側面の内壁に取り付けられている。

原理：熱伝導を利用して、冷媒から冷蔵庫の鋼鉄製の外装に熱が伝わり、その後空気中に放射される。

特徴: パッシブ方式のため、効率は比較的低い。空気循環を確保するには、両側に 10～20 cm の隙間を確保する必要がある。そうしないと、冷蔵庫が過熱し、コンプレッサーが焼損する可能性がある。これが、多くの人が「掃除しにくいホコリ」の問題に悩まされている理由である -1-9。

2. フレーム下部冷却：ビルトイン時代の「ブラックテクノロジー」

近年、高級ビルトイン冷蔵庫の主流となっているのが、フレーム下冷却方式です。この方式では、コンデンサーを冷蔵庫の側面から前面下部に移動させます。

原理:受動的な放射に頼るのではなく、フレーム下部冷却は強制的に 冷蔵庫冷却ファン ファンは底部から冷たい空気を吸い込み、コンデンサーに送り込み、底部通気口9から熱を方向性をもって排出します。

特徴：これは能動的な熱交換方式です。空気を強制的に排出するため、放熱効率が非常に高くなります。そのため、冷蔵庫の側面をキャビネットにぴったりと密着させることができ（必要な隙間はわずか0.5～2cm）、埋め込みなし、またはフラット埋め込みのような外観を実現し、美観を高め、省スペース化にも貢献します。

2. 詳細分析：どちらの冷却方法が優れているのか？

多くの人が疑問に思うのは、フレーム下部冷却は比較的新しい技術であるということは、側面冷却は「時代遅れ」ということなのか、ということだ。

実際にはどちらにも長所と短所があり、最適な選択はあなたの具体的な生活環境によって異なります。

1. 放熱効率と空間利用

物理学的な観点から見ると、フレーム下部冷却方式には明らかな利点があります。冷蔵庫の冷却ファンを利用することで、空気の流れによって運び去られる熱量は自然放射よりもはるかに多くなります。これにより、設計者は側面パネルの過熱やキッチンカウンターの変形を心配することなく、冷蔵庫をより薄く、より大容量に設計することが可能になります。

側面冷却方式は設置スペースを多く必要とするものの、隠れた利点があります。それは、広い金属表面を利用して放熱するため、冬場や低負荷時には完全に無音で稼働できることです。ファンが作動していない状態では、コンプレッサーのわずかな作動音以外は、ほとんど音が聞こえません。

2. エネルギー消費とメンテナンスのトレードオフ

業界には公然の秘密がある。それは、エントリーレベルのフレーム下冷却式冷蔵庫の多くは、同じサイズのサイド冷却式モデルよりも実際には多くの電力を消費する可能性があるということだ。

なぜなら、下部冷却方式はファンの動作に大きく依存しているからです。ファンの効率が悪かったり、空気圧が不足していたりすると、下部に熱がこもり、温度制御が不正確になり、コンプレッサーの頻繁なオンオフが起こります。したがって、冷蔵庫の冷却ファンの品質は、下部冷却式冷蔵庫の成否を直接左右するのです。

側面冷却式の冷蔵庫は構造がはるかにシンプルで故障箇所が少ないため、寿命が長くなる傾向があります。そのため、予算を重視するユーザーや、リビングやダイニングルームなど換気の良い場所に設置するユーザーに適しています。

3. コアハードウェア：さまざまな冷却ソリューションが「ファン」に求める厳しい要求

あなたが冷蔵庫のエンジニアであろうとDIY愛好家であろうと、アンダーフレーム冷却冷蔵庫を扱っている場合や冷却システムを改造しようとしている場合、このミクロの世界では、小型DCファン、冷蔵庫冷却ファン、そして ブラシレスファン DC 12V これらがコアキーワードです。

1. ファンがアンダーフレーム冷却の「アキレス腱」となるのはなぜですか？

フレーム下部冷却システムでは、空気の流れは「吸気 → 凝縮器 → 排気」となります。空間は非常に狭く、大きな抵抗が生じます。

放熱要件：コンデンサーは通常40℃～60℃で動作し、その周囲はしばしば埃が溜まりやすい環境です。

耐久性要件：冷蔵庫は通常10年以上連続運転されるため、ファンには耐久性があり、24時間連続運転が可能な能力が求められます。

2. サイド設置 vs. アンダーフレーム設置：ファン要件の違い

側面冷却（ファンレス／ハイエンド霜取り不要）：ファンに頼ることはほとんどなく、自然対流に依存します。

フレーム下部冷却（強制空冷）：高性能ファンを搭載する必要があります。この場合、冷蔵庫の冷却ファンが最適な選択肢となります。

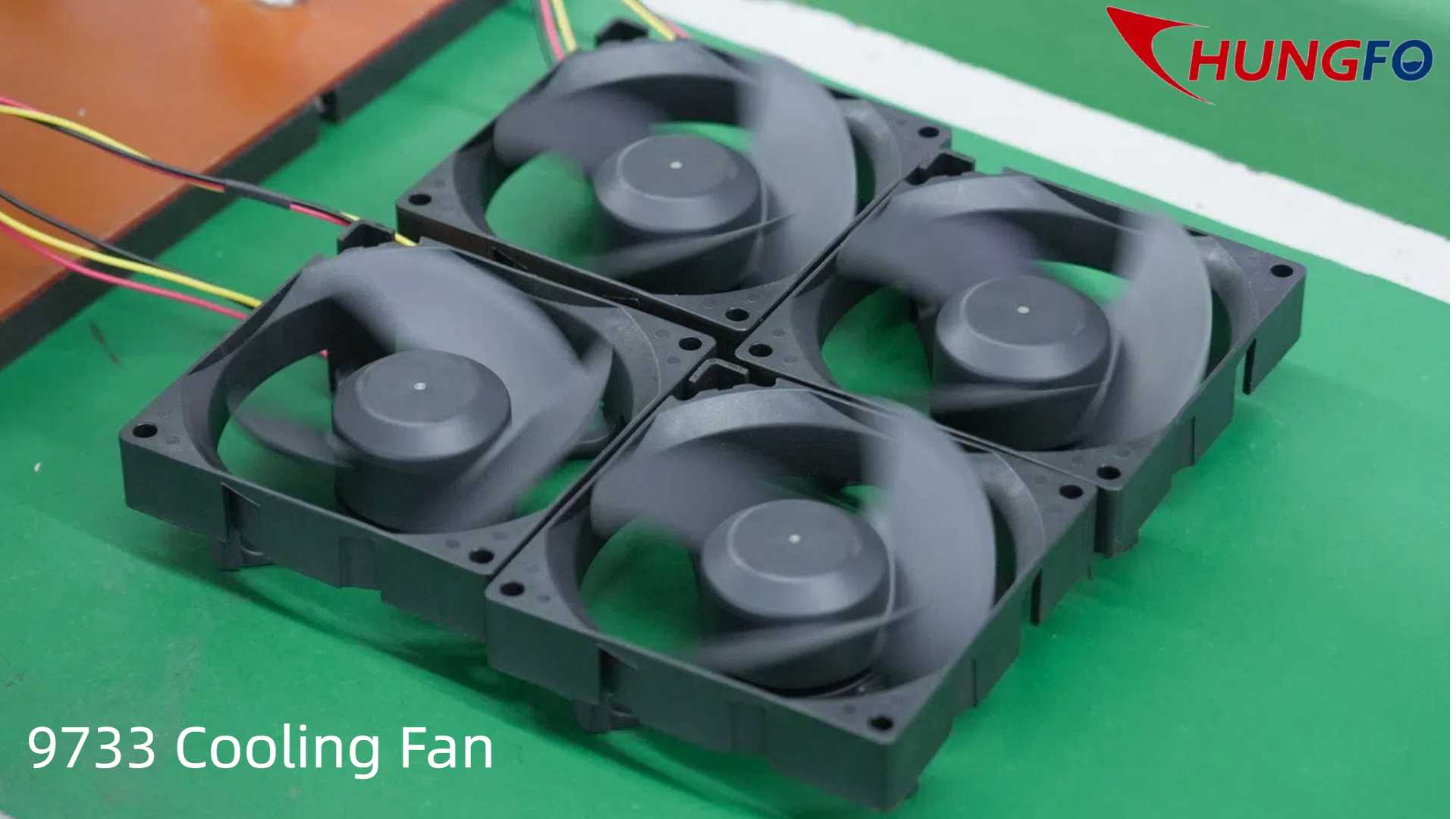

4. 技術的な詳細解説：なぜ軸流ファンは冷蔵庫の冷却に最適なパートナーなのか？

冷蔵庫の底という狭い空間では、どんな送風装置でも使えるわけではありません。そこで、軸流ファンという概念を導入する必要があります。

遠心ファン（ターボファン）と比較すると、 軸流ファン （プロペラや排気ファンブレードのように）次のような特徴があります。

高風量：軸に平行な方向に大量の気流を発生させます。

低圧ヘッド：圧力は遠心ファンほど高くはありませんが、冷蔵庫のコンデンサーのフィン構造はそれほど密度が高くないため、軸流ファンの静圧はちょうど良いです。

薄型設計：冷蔵庫の底にある、わずか数センチの高さの隙間にもぴったり収まります。

中国忠発扇の技術研究所では、エンジニアが冷蔵庫の冷却シナリオに関するシミュレーションテストを数千時間にわたって実施してきました。これらのテストの結果、高品質な冷蔵庫冷却ソリューションは、以下のパラメータに正確に適合する必要があることが明らかになりました。

コンパクト設計：60mm、80mm、92mm角などの標準サイズで、厚さはわずか15mm～25mmです。

高静圧：凝縮器フィンの抵抗を「貫通」できる必要がある。

参考事例：

中国中彪扇のD12038シリーズ軸流ファンは、120mmの形状で、11.00mmAqの静圧と最大144CFMの風量を実現します。つまり、冷蔵庫がキャビネットに完全に埋め込まれていても、底部から強力な冷気を吸い込み、熱を排出することができます。

5. 選定のバイブル：なぜ12Vファンは冷蔵庫冷却の主流電圧なのか？

ファンを選定する際には、定格電圧が最も重要な要素となります。

現在、冷蔵庫のメイン制御基板の大部分は、冷却駆動装置としてブラシレスファン（DC 12V）を使用している。

なぜ12Vなのか？

安全性と法令遵守：12V DCは安全性の高い超低電圧です。湿度の高い厨房環境では、万が一故障が発生した場合でも、220V ACに比べて人への感電リスクははるかに低くなります。

速度制御の柔軟性：冷蔵庫は、周囲温度とコンプレッサーの負荷に基づいて冷却強度を調整する必要があります。

市場での入手可能性：市販されている標準的な冷蔵庫用冷却ファン部品の90%以上は12Vです。

修理事例として、ある技術者が冷却不良の原因を調べたところ、コンプレッサーではなく、ブラシレスファン（DC 12V）のスリーブベアリングが乾燥して回転速度が低下したり停止したりしていたことが判明しました。その結果、熱が放出されず、コンプレッサーの過熱保護機能が作動し、冷蔵室が「暖かい部屋」になってしまったのです。

ブラシレスDCモーター（BLDC）の利点

現代の高品質な小型DCファン部品は、一般的にブラシレスDCモーターを使用しています。

寿命：スリーブベアリングは約20,000～30,000時間、デュアルボールベアリング設計の場合は50,000～70,000時間持続します。

騒音：高品質の冷蔵庫ファンは、1メートルの距離で23dB～30dBの騒音に抑える必要があります。騒音が35dBを超えると、真夜中に冷蔵庫が「轟音」を立てているのがはっきりと聞こえます。

6. 実践ガイド：冷蔵庫やDIYプロジェクトに適したファンを選ぶ方法

自分で冷蔵庫を修理したり、ワインクーラーや小型の熱電式冷蔵庫（ペルチェ式）を自作したりする場合を考えてみましょう。その場合、冷却部品を購入する必要があります。以下の3つの手順に従ってください。

ステップ1：サイズと取り付け方法を決定する

底面または背面の確保スペースを測定してください。

工場出荷時に破損したファンを交換する場合は、サイズ（例：80x80x25mm）を厳守してください。

ブラシレスファン（DC 12V）は最も汎用性の高い選択肢です。極めて高い圧力が必要な場合（例えば、長く曲がりくねったエアダクトなど）は遠心式ブロワーが必要になるかもしれませんが、標準的な車体下部の冷却には軸流ファンで十分です。

ステップ2：電気的パラメータを決定する

電圧：ブラシレスファンにはDC12Vを選択してください。これは家庭用冷却機器の標準電圧であり、電源の入手が容易で、安全性と安定性を確保します。

コネクタ：2ピン（正極/負極）ですか、それとも3ピン（速度センサー/アラーム付き）ですか？OEMメーカーは通常、メインコントロールボードが誤判断しないように、フィードバック用の速度センサー配線を必要とします。

ステップ3：ベアリングとノイズに注目する

これが「産業廃棄物」と「高品質部品」を分ける境界線だ。

シナリオ：冷蔵庫がリビングルームやオープンキッチンにある場合は、低温と高温が交互に発生する環境下でも長期間静かに動作するよう、FDB（流体動圧軸受）またはデュアルボールベアリングを備えたファンを選択してください。

性能基準: 小型コンプレッサー室 (50L～200L 冷蔵庫) の場合、20～40 CFM で十分です。大型サイドバイサイド冷蔵庫の場合は、80～150 CFM が推奨されます。

7. 実例：中国忠佛扇産業ソリューション

これらのパラメータの実際の応用例をよりよく理解するために、業界のベンチマークを見てみましょう。

中国忠発扇風機は、製品カタログに冷蔵庫冷却専用モデル（D0925シリーズやD12038シリーズなど）を掲載しています。これらの扇風機は、以下の3つの主要な課題を解決するため、OEMメーカーに広く採用されています。

低温/高温起動：冷蔵庫内部の空気流路は-10℃まで、底部コンプレッサー室は70℃まで加熱可能です。Chungfoの設計により、-10℃から70℃までの環境下で安定した起動と動作が保証されます。

侵入保護等級（IP等級）：キッチンの油やほこりを対象としたこれらのファンは、より優れた防塵・防湿コーティングが施されていることが多い。

PWM速度制御：このタイプのブラシレスファン（DC 12V）は、スマートな速度制御に対応しています。暑い夏の日にはファンがフルスピードで回転し、深夜の低負荷時には800rpmまで回転数が低下したり、停止したりすることで、極めて高い省エネ効果と静音性を実現します。

8．結論と購入アドバイス

キッチンをリフォームする場合、どの冷蔵庫を選ぶべきでしょうか？

ミニマリズムが好きで、ビルトインキッチンを希望し、予算に余裕があり、埃の掃除を避けたいなら、フレーム下冷却式の冷蔵庫を選びましょう。

前提条件：当該ブランドが使用する冷蔵庫冷却ファンが、信頼できるサプライヤー（Chungfo、Nidecなど）製で、デュアルボールベアリングを採用していることを確認してください。

予算が限られている場合、大容量が必要な場合、または冷蔵庫を別のスペースや換気の良いダイニングルームに設置する予定がある場合は、側面冷却式の方がコストパフォーマンスが高く、構造的に頑丈で、長持ちします。

あなたが修理技術者またはDIY愛好家であれば：

冷蔵庫の冷却ファンを安価なパソコンケースファンで代用しないでください！パソコンファンは高湿度や連続運転に耐えられません。必ずプロ仕様の小型DCファン部品を探してください。ブラシレスファンDC12V仕様にこだわり、軸流ファンタイプを選択することで、高静圧環境でも十分な風量を確保できます。

冷蔵庫の冷却技術の進化は、本質的に人類の空間利用と生活の質の向上への追求を反映しています。静かに加熱する「ホットサイド」から強力な「ボトムサイクロン」まで、シンプルな小型DCファンと洗練された軸流ファン設計は、食品の鮮度を1度ずつ確実に守っています。
