DCブラシレス冷却ファンは、電子機器、産業機器、自動車システム、LED照明アプリケーションで広く使用されています。従来のブラシ付きモーターと比較して、 DC冷却ファン ブラシレスモーター駆動は、長寿命、低騒音、高効率、そして優れた信頼性を実現します。

冷却ファンの動作原理と内部構造を理解することは、エンジニアが適切な製品を選定し、熱管理システムを最適化する上で役立ちます。

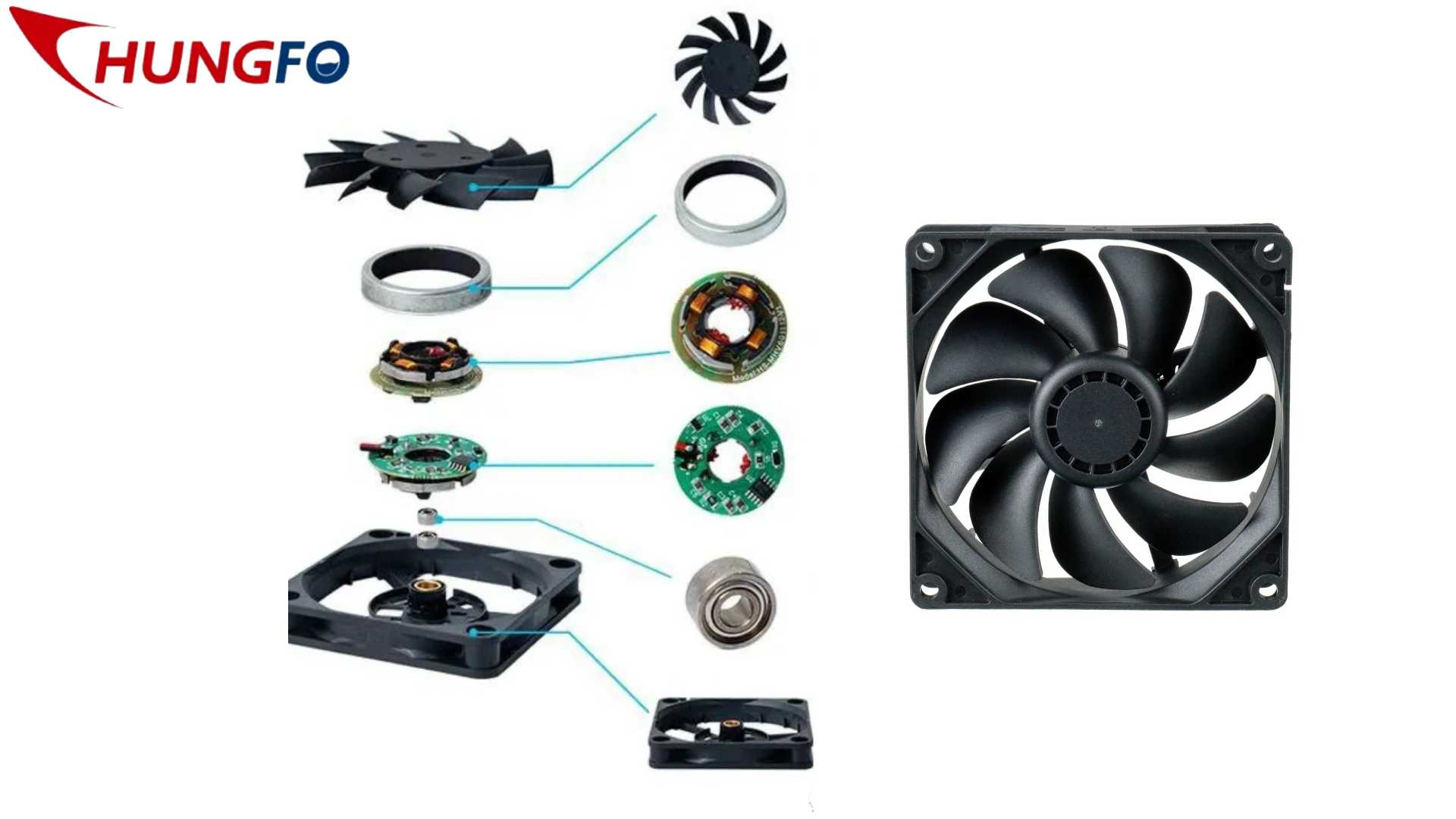

この記事では、DCブラシレス冷却ファンの主要な内部構成部品、動作原理、および主要な性能パラメータについて解説します。

DC冷却ファンのローターアセンブリ

ローターアセンブリはファンの回転部分であり、空気の流れを生み出す役割を担っています。

主な構成部品は、ファンブレード、ローターシャフト、磁気リング、および磁気フレームです。

ファンブレードは、空気の流れを生み出す上で重要な役割を担う主要な要素です。ローターが高速回転すると、ブレードがファンフレームを通して空気を押し出し、冷却に必要な空気の流れを作り出します。

ファンシャフトはファンブレードの回転を支え、安定させる役割を果たします。また、高速回転時におけるローターのバランスを維持します。

ローターの磁気リングは通常、永久磁石材料で作られています。モーターの動作に必要な磁場を発生させ、磁極の切り替えや回転速度の制御において重要な役割を果たします。

磁気リングフレームは磁気リングを所定の位置に固定し、回転中の構造的安定性を確保します。

これらの部品が組み合わさることで、DCブラシレス冷却ファンの回転機構が構成され、ファンが連続的な気流を発生させることが可能になります。

冷却ファンのステータアセンブリ

ステータはモーターの固定部分であり、ローターを駆動する電磁場を生成する役割を担っています。

ステータアセンブリは主に、支持ばね、ベアリング、保持リング、およびモータ構造から構成される。

サポートスプリングは、内部部品間の適切な間隔を維持し、シャフトの位置を安定させるのに役立ちます。

ベアリングはローターの滑らかで安定した回転を実現します。高品質のベアリングにより、DC冷却ファンは低摩擦と長寿命を維持しながら高速回転が可能です。

保持リングは回転部品を所定の位置に固定し、ローターアセンブリが適切に位置合わせされた状態を維持することを保証します。

モーターコアは、回転方向と回転速度を決定する電磁場を生成する。

ファンフレーム構造

冷却ファンの外枠は、モーターアセンブリを機械的に支えるとともに、ファン内部への空気の流れを誘導する役割を果たします。

ファンフレームは2つの重要な役割を果たします。1つ目は、モーターとローター部品を所定の位置に保持することです。2つ目は、ファンダクトを通して空気の流れを効率的に誘導し、冷却性能を向上させることです。

適切なフレーム設計は、空気の流れ効率を大幅に向上させ、空力騒音を低減することができる。

モーターおよび電子制御システム

モーターシステムは、DCブラシレス冷却ファンを駆動する中核部品です。

一般的には、回路基板、ケイ素鋼板（ステータコア）、および絶縁カバーから構成される。

回路基板は消費電力を制御し、信号の入出力を管理する。また、モーターの速度と動作安定性も調整する。

ステータの磁気コアを構成するケイ素鋼板には、銅線が巻かれている。コイルに電流が流れると磁場が発生し、それがローターの磁石と相互作用して回転を生み出す。

ステータ構造の上部カバーと下部カバーは、モータアセンブリの絶縁と構造的保護の役割を果たす。

DC冷却ファンの主要性能パラメータ

ファンサイズ

DC冷却ファンのサイズは、通常、ファンの外形寸法と厚さで表されます。単位はミリメートルです。たとえば、 4010ファン これは、縦40mm、横40mm、厚さ10mmの扇風機を指します。

定格電圧

定格電圧とは、ファンを正常に動作させるために必要な動作電圧のことです。DCブラシレス冷却ファンの一般的な電圧仕様には、5V、12V、24V、48Vなどがあります。

ファン速度

ファン速度はファンの回転速度を表し、1分あたりの回転数（RPM）で測定されます。通常、速度が速いほど風量が大きくなります。メーカーは、さまざまな用途の要件を満たすために、ファン速度を超高速、高速、中速、低速などの異なるレベルに分類することがよくあります。

気流

風量は、冷却ファンの冷却能力を示す重要な指標です。通常は立方フィート/分（CFM）で測定されます。地域によっては立方メートル/分（CMM）で表される場合もあり、1 CMMは35.31 CFMに相当します。

静圧

静圧とは、ファンが空気の流れに対する抵抗を克服する能力を表すものです。これは換気性能と放熱性能に直接影響します。静圧は一般的にmm-H2OまたはinH2Oで測定されます。

騒音レベル

DC冷却ファンを評価する際に重要なパラメータの一つに、騒音レベルがあります。騒音は冷却性能に直接影響を与えるわけではありませんが、静音性が求められる環境では重要な役割を果たします。騒音レベルは通常、デシベル（dBA）で測定されます。

ベアリングシステム

ベアリングシステムは、DCブラシレス冷却ファンの主要機械部品と考えられています。ファンの機械的寿命と動作安定性を左右する重要な要素です。最も一般的なタイプは、ボールベアリングとスリーブベアリングです。

ファンコネクタ

ファンコネクタはしばしば見落とされがちですが、システム統合において重要な役割を果たします。一般的なコネクタの種類としては、2ピン、3ピン、4ピンのコネクタに加え、正逆方向のコネクタ構成があります。

DCブラシレス冷却ファンの電子回路

マイクロDCモーターは、家電製品や電子機器に広く使用されています。コンピューターでは、放熱のためにDC冷却ファンが一般的に使用されています。

DCブラシレス冷却ファンは、ブラシレスモーター構造を採用することで、従来のブラシ付きモーターの欠点である機械的摩耗、高騒音、短い耐用年数などを解消しています。

多くのブラシレスファン回路は、ホールセンサパルス発生器をベースとしている。これらの回路は設計がシンプルで、安定した性能を発揮する。

自動車や産業用電気システムでは、電磁環境が複雑になる場合があります。そのため、冷却ファンには強力な耐干渉性能が求められます。

なぜなら DCブラシレスファン 機械式ブラシを使用しないため、電磁干渉が最小限に抑えられ、従来のブラシ付きモーターに比べて機械的な寿命が長くなります。そのため、電子機器や電気機器において、信頼性の高い強制冷却が必要とされる用途で広く使用されています。
