I. 顧客ビジネスの概観：スピードと精度が融合するとき

深センに拠点を置くRuidong Future Technology Co., Ltd.（仮名）は、ハイエンドの動力モデルとインテリジェント農業機器に特化したハイテク企業であり、一見異なる3つの分野で事業を展開している。これらの分野は、高負荷パワートレインの熱管理という共通の課題を抱えている。その3つの分野とは、ロッククローラーやオフロード用ラジコンカー、そして農業用植物保護ドローンモデルである。

1. ロッククローラーとオフロードRCカー：極限の地形の「パフォーマンス囚人」

ロッククローラーやオフロードRCカーは、RC愛好家にとって究極のおもちゃです。 この製品ラインは、プロ仕様の1/8～1/5スケールモデルを対象としています。これらの車両が岩場、砂地、泥道などの過酷な地形を走行する場合、パワートレイン、特にモーターとESC（電子速度コントローラー）には、持続的な高トルクと高速動作が求められます。

アップグレード要件分析：

熱蓄積効果：低速・高負荷での登坂時、モーター電流は非常に高くなりますが、車両速度が遅いため自然空冷はほとんど効果がありません。従来の受動型ヒートシンクは3～5分以内に熱飽和状態に達し、モーターの消磁、ESC過熱保護の作動、突然の電力喪失、急勾配でのコントロール喪失のリスクにつながります。

防塵・防水性能と冷却性能のトレードオフ：オフロード環境は埃っぽく、泥だらけです。顧客が最初に試みた完全密閉型のキャビンは冷却性能が悪く、一方、通気口のある設計では異物が侵入してベアリングを損傷する恐れがありました。そのため、高い静圧、耐振動性、そしてある程度の保護性能を備えた小型ファンが必要でした。

持続的な高速走行シナリオ：砂漠や草地での高速走行時、車両速度は時速80kmを超え、モーター回転数は毎分50,000回転を超えることがあります。顧客は、通常のファンでは持続的な高速走行時にブレードがずれたり変形したり、場合によっては破損したりすることを発見しました。

2．農業用植物保護ドローンモデル：空の「耐久労働者」

農業用ドローンメーカー向けの試験・実証プラットフォームとして、顧客の植物保護用ドローンモデルは、散布や種まきといった模擬作業を実行する。1回の飛行では、20～30分間のホバリングや低速飛行が必要となることが多く、駆動モーターや飛行制御システムは厳しい熱負荷にさらされる。

アップグレード要件分析：

密閉型冷却システム：化学腐食を防ぐため、植物保護ドローンに搭載されているESC（電子速度制御装置）は通常、アルミニウム製の筐体内に密閉されています。30Aを超える電流が持続的に流れると、内部のIGBTモジュールの接合部温度は容易に125℃を超える可能性があります。

重量感度：重量が1グラム増えるごとに、飛行時間または積載量が減少します。お客様は、小型で軽量、かつ高風量なファンを必要としていました。

振動と寿命：ドローンが発生させる高周波振動は、ファンベアリングの摩耗を加速させます。お客様が以前使用していた安価なファンは、わずか20飛行時間で異音や焼き付きを起こすことがよくありました。

こうした課題に直面したRuidong Futureの技術チームは、もはや一般消費者向けの冷却ソリューションに頼ることはできないと悟りました。彼らは、高度なカスタマイズ能力と安定した量産体制を備えた、プロフェッショナルなマイクロファンメーカーを必要としていました。こうして、彼らはChina Chungfo Fanとの調査と協力関係の構築に着手したのです。

II．現場検査と長期選定：ラボからトラック検証まで

2023年秋、瑞東未来の研究開発責任者は、中国中丛帆の東莞にある製造拠点へチームを率いて訪れた。彼らは、自社が誇る最も「過激な」3つの装置、すなわち、1/5スケールのガソリンエンジンを電気モーターに改造したロッククローラー（最大出力8kW）、砂漠オフロード短距離トラック（最高速度120km/h）、そしてクワッドコプター型の植物保護ドローンモデルを持参した。

検査の焦点は「ファンはありますか？」ではなく、「あなたのファンは過酷な環境に耐えられますか？」です。

Chungfo Fanのエンジニアリングチームは、製品カタログを急いで見せることはしなかった。代わりに、顧客を直接信頼性試験ラボに招き入れ、そこで顧客は以下のことを目の当たりにした。

塩水噴霧試験：ファンを5％NaCl溶液中で96時間連続運転しました。筐体の腐食はなく、ローターも安定していました。

高温・低温ショック：ファンを-40℃の冷凍庫から85℃のオーブンに直接移動させたところ、くっつくことなく瞬時に作動を開始した。

オフロード走行振動シミュレーションテーブル：ファンを振動周波数20Hz～200Hz、加速度5gのテーブル上で72時間稼働させ、岩場のトレイルを走行するロッククローラーの激しい振動をシミュレートした。

検査後、顧客側のエンジニアは「理想的な実験データは必要ありません。泥や化学薬品、高温の液体に浸した後でも回転し続けるファンが必要なのです」と述べた。

長期協力選定：2006年度から2010年度までの包括的な対象範囲

両社は厳密な条件適合に基づき、振動や高温耐性のためにデュアルボールベアリングを採用し、高速回転時の亀裂を防ぐために強化エンジニアリングプラスチック製インペラを備えたマイクロDC軸流冷却ファンシリーズを完成させた。

特記事項：1/5スケールのロッククローラーや一部の高速オフロードモデルでは、お客様のご要望に応じて3015 12V DCファンを特注で使用しています。この厚さ15mmのファンは、標準の3010ファンよりも高い静圧（最大8.2mmH₂O）を実現し、モーターステーターコイル内部の熱源を効果的に冷却します。

さらに、顧客はファンが10000～15000 RPMの範囲内で安定して動作することを明確に要求しました。Chungfo Fanは、内蔵のホールセンサーによるクローズドループ制御を採用することで、電源電圧の変動（例えば、LiPoバッテリーの電圧が8.4Vから6.0Vに低下した場合）があっても、ファンが規定の最小速度を維持し、性能低下を防ぎます。

製品説明

RCカー冷却ファン 1/8スケールのロッククローラーシャーシでは、フレーム3010ファンはESCヒートシンクの真上に取り付けられています。登坂中にモーター電流が60Aまで急増すると、ファンは自動的にフルスピードで回転し、ESCの温度を78℃から52℃まで下げます。

RCカーモーター冷却ファン デザートショートコーストラックのブラシレスモーターには、モーターハウジングの真上に直接取り付けられたデュアル3510ファン構成が採用されており、12 CFMの風量を実現し、3つのバッテリーパックを連続使用した後でもモーター温度を65℃以下に保っています。

3015 12V DCファン 植物保護ドローンモデルの密閉されたESCコンパートメント内では、3015ファンが15000RPMのフルスピードで動作し、内部配線の障害を克服するのに十分な静圧により、IGBTモジュールの接合部温度が105℃の安全限界以下に保たれます。

III．製造力：マイクロファン向け「精密生産ライン」

生産ラインを見学した後、Ruidong Futureの生産能力と安定性に関する疑念は完全に払拭された。China Chungfo Fanは、マイクロ冷却ファン（特に20mm～40mmシリーズ）専用の柔軟な自動生産ラインを確立している。

1. 自動ステータ巻線および組立

従来の手動巻線では、巻数のばらつきや高速回転時のばらつきが生じます。Chungfo Fan社は、高精度ステータ巻線に6軸全自動巻線機を採用し、CCD画像検査と組み合わせることで、バッチあたりの巻数誤差を0.5%未満に抑えています。これにより、10000～15000 RPMの高速回転域における動的バランスの一貫性を直接的に保証します。

2. 精密デュアルボールベアリング圧入

高振動のRCカーやドローン用途向けに、すべてのファンには輸入された二重ボールベアリングが使用されています。製造ラインには、内輪の損傷を防ぐため、圧力精度が±0.5N以内の専用ベアリングプレス機が備えられています。その後、消磁洗浄とグリース注入が行われ、グリース量はマイクロバランス（誤差±0.002g）で自動的に計量されるため、理論値で50,000時間を超えるベアリング寿命が保証されます。

3. インペラの全自動動的バランス調整

高速ファンにとって、インペラの偏心は最も大きな懸念事項です。Chungfo Fan社は、ドイツのSchenck社製ダイナミックバランシングマシンを導入し、各インペラに対してシングルプレーンまたはデュアルプレーンのダイナミックバランシングを実施することで、残留アンバランスを0.02g・mm以下に抑えています。これにより、最大回転数15,000RPMでの振動を最小限に抑え、ベアリングとモーターの寿命を直接的に延ばすことができます。

4. オンラインバーンインおよび機能テスト

各生産ラインの最後には、ファンを定格電圧の125%で4時間稼働させるオンラインバーンイン試験用トンネルが設置されています。その後、レーザータコメーターと風洞を用いた機能試験ステーションに入り、実際の回転速度（10,000～15,000 RPM以内）、風量、電流、騒音などが検証されます。不適合品は追跡可能なデータとともに自動的に排除されます。

5. 柔軟な切り替え機能

顧客が2006年から4010年までの最大6機種を使用することを考慮すると、Chungfo Fanの生産ラインは15分で切り替え（治具の交換、プログラムの調整）を完了でき、多品種少量生産と大量生産を混在させることが可能で、顧客の多機種ニーズと不定期な補充ニーズに完璧に対応します。

IV．なぜ当社を選ぶのか？ – 瑞東未来が選ぶ5つの決定要因

Ruidong Futureは、台湾や日本の企業を含む複数のファンサプライヤーを評価した結果、最終的に中国忠彪扇をマイクロ冷却ファンの独占サプライヤーとして選定しました。その決定の根拠は以下のとおりです。

1. 製品の品質：「機能的」から「耐久性」へ

試験データ：Chungfo Fanのファンは、模擬ロッククローラーの泥浸漬＋振動試験において、他社製品の2.3倍の平均故障間隔（MTBF）を達成しました。

カスタムIP保護：植物保護ドローン向けに、Chungfo FanはIP56（防塵性と強力な噴流水に対する保護）のカスタムバージョンを提供しましたが、標準的な産業用ファンは通常IP54です。

完全な認証：供給されるすべてのファンはCE、UL、TÜV、およびCCCの認証を取得しており、REACHおよびRoHSに準拠しているため、輸出に支障はありません。

2. 20年にわたる経験：家電製品からエクストリームスポーツまで

2003年に設立されたChina Chungfo Fanは、当初MideaとChigoのエアコン向けに冷却ファンを製造し、気流設計、騒音制御、長期信頼性に関する深い知識を蓄積してきました。2008年には車載エレクトロニクス分野に進出し（日立に車載用ファンを提供）、2015年にはスポーツ用品やスマートデバイス分野にも事業を拡大しました。20年にわたる冷却経験により、Chungfo FanはRCモデルやドローンの日常的な環境である「高温＋振動＋粉塵」の組み合わせへの対処法を熟知しています。

3. 高い技術スタッフ比率：カスタマイズはスローガンではありません

Chungfo Fanは、研究開発および技術スタッフを30%以上擁しています（業界平均は約10～15%）。Ruidong Futureが最初に「フレーム2006ファンを10000回転で28dBA以下で動作させてほしい」と依頼した際、Chungfo Fanの流体力学エンジニアは、ブレードの角度と枚数を最適化することで2週間以内にサンプルを納品し、実測値で27.3dBAを達成しました。この対応の速さに顧客は驚きました。

4. 主要ブランドとのパートナーシップ：「品質への信頼移転」

サプライヤー監査の際、顧客はChungfo Fanが長年にわたり、以下の国内外の有名ブランドに製品を供給してきたことを明記した。

美的集団（家電製品における厳格な長期供給要件）

チゴ（コストパフォーマンスの達人）

サムスン（マイクロファンの静音性と寿命に対する極めて高い要求）

日立（車載グレードの信頼性）

これらのブランドとの長期的なパートナーシップは、Chungfo Fanの品質システム、配送能力、アフターサービス対応が、世界トップクラスの企業によって実証されていることを意味します。

5．アフターサービス：単なる「保証」以上のもの

24時間365日対応の技術サポート：Ruidong Futureが飛行制御のデバッグ中にPWM信号とファンの干渉に遭遇した際、Chungfo FanのFAEエンジニアが夜通し顧客の現場に駆けつけ、EMIフィルタコンデンサを追加することで問題を解決しました。

在庫契約：Chungfo Fanは顧客向けにVMI（ベンダー管理在庫）を確立し、月ごとのローリング引き出しと24時間以内の緊急注文発送を可能にした。

故障解析：返品された不良品については、Chungfo FanはSEM分析や金属組織断面を含む詳細な8Dレポートを提供し、顧客が自社製品設計を改善できるよう支援します（例えば、モーターハウジングのコーティングが厚すぎたために設置後にファンが変形したことが判明するなど）。

V. 協力エピソード：「不可能」から「ターンキー」へ

深い協力関係には必ず困難が伴う。瑞東未来と忠仏凡は幾つもの重大な障害に直面したが、最終的に忠仏凡の問題解決能力が証明された。

エピソード1：「ファンがモーターを実際より熱くしたのか？」

問題：お客様が1/5スケールのロッククローラーにRCカー冷却ファンを初めてテストした際、Chungfo Fan 3510ファンを取り付けた後、モーターの温度がファンなしの場合よりも5℃高くなったことが判明しました。

分析：Chungfo Fanの技術者が現場に到着し、サーモグラフィー装置を使用しました。その結果、ファンの排気口はモーターの背面を向いているものの、その部分は完全にダストカバーで覆われていることが判明しました。そのため、熱風が排出されず、熱の再循環が発生していました。つまり、ファンがモーター自身の放射熱をステーターに吹き戻していたのです。

解決策：Chungfo Fan社は3日以内に、モーター前面からファンの空気を吸い込み、側面から排気するエアフローガイドダクト（検証のために3Dプリント）を設計しました。また、静圧の高い3015型12V DCファンを14000RPMで動作させるように変更しました。再テストの結果、モーター温度が18℃低下しました。問題は解決し、この構成が顧客の標準構成となりました。

エピソード2：ドローンの高周波振動がベアリングの早期故障を引き起こす

問題：顧客から、農業用ドローンに搭載された約2510個のファンが約30時間後に「引っ掻くような」異音を発し、最終的に停止したとの報告があった。故障率は約5%であった。

分析：Chungfo Fan社は、故障したユニットを研究所に持ち帰り、スペクトル分析と分解を行った。その結果、ドローンのプロペラ回転周波数（約110Hz）がファンベアリングの固有振動数に近く、共振が発生してリテーナーのボールが異常に摩耗していたことが判明した。さらに、化学物質が直接内部に侵入したわけではないものの、高湿度環境（相対湿度85%以上）により潤滑グリースが水分を吸収して劣化していたことも明らかになった。

解決：

ベアリングの予圧調整：波型スプリングワッシャーを追加して軸方向の予圧を増加させ、共振周波数から遠ざける。

グリースをアップグレード：より広い温度範囲と優れた耐水性を備えたKluber NB52グリースに変更しました。

インペラ材質の改良：高湿度環境に対応するため、インペラ材質をPBTからPA66+GF30（ガラス繊維30%強化）に変更し、耐湿性を向上させました。

改良後、交換された500台のファンは顧客の現場で200時間連続稼働したが、故障はゼロだった。

エピソード3：物資不足危機時の緊急航空貨物輸送

問題：顧客はニュルンベルク玩具見本市（世界最大のRC展示会）の準備をしていた。出発の1週間前、在庫が不足していることに突然気づき、フレーム2006と2507ファン600個を5日以内に深センに配送して集荷する必要があることが判明した。

解決策：Chungfo Fanは緊急注文処理を発動し、緊急性の低い生産ラインを一時停止し、36時間体制で2交代制を稼働させて生産を完了させるとともに、SF Expressの専用トラックを手配し、早朝に東莞から深圳空港まで直接輸送しました。扇風機は予定より1日早く納品され、顧客は展示会を成功させ、ヨーロッパでの大型受注を獲得することができました。この一件の後、顧客はChungfo Fanを「年間最優秀対応サプライヤー」に選出しました。

VI．継続的な協力と今後の展望

現在、Ruidong Future社のハイエンドロッククローラー、オフロードRCカー、農業用植物保護ドローンモデルはすべて、中国Chungfo Fan社のマイクロ冷却ファンを標準装備しています。顧客は、新製品設計段階からChungfo Fan社のエンジニアを招き、気流経路やファン選定の共同設計に参加させています。

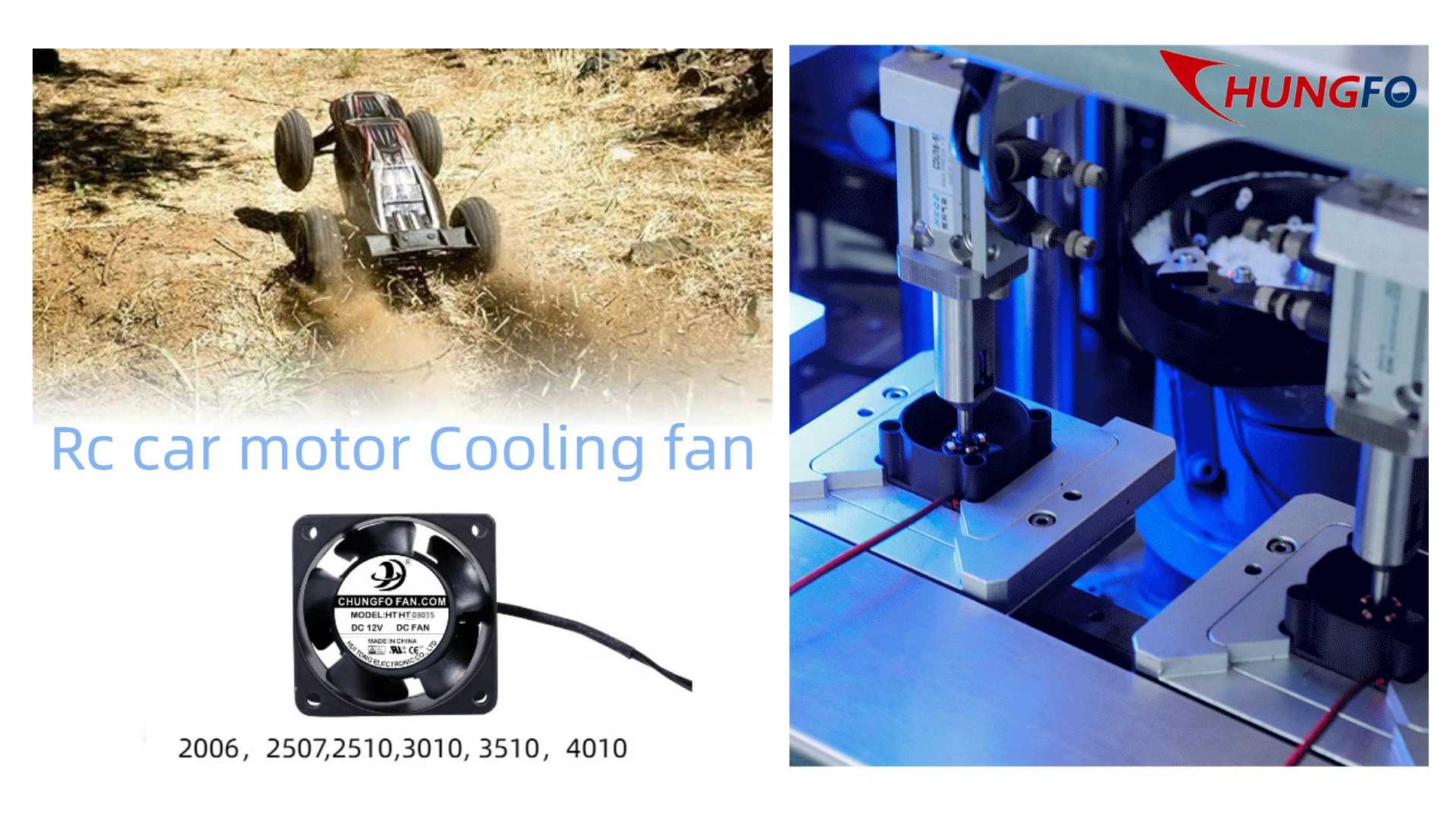

Chungfo Fanは、フレーム2006、2507、2510、3010、3510、4010、そして高性能3015 12V DCファンを含む製品ラインを展開し、「過熱保護による制御不能」という顧客の悩みを解決しただけでなく、「耐久性と耐高温性」という市場差別化要因の創出にも貢献しています。

険しい山道から、砂漠での高速走行、精密な農薬散布まで、Ruidong Futureのすべての機器の背後には、中国Chungfo Fan社製の強力な冷風が静かに熱を発する「心臓部」を守っています。
