序章：ユーラシア大陸を横断する技術対話

業務用厨房機器の分野において、ドイツ企業は常に「精密さ、厳密さ、そして体系化」で知られてきました。バイエルン州に拠点を置くHOBART GmbH（顧客のプライバシー保護のため仮名を使用していますが、そのビジネスモデルは実在の企業と全く同じです）は、その代表例と言えるでしょう。同社は単なる食器洗浄機メーカーではなく、業務用厨房の洗浄工程における「システムソリューションのエキスパート」を自称しています。高品質なハードウェア、特殊な洗剤、デジタルサービス、そして柔軟なビジネスモデルを統合することで、顧客に効率的で衛生的、経済的、かつ安心できる洗浄体験を提供することを理念としています。

2023年、HOBARTの次世代業務用食器洗浄機のアップグレードにあたり、同社の研究開発チームは長年の技術的課題に直面しました。それは、洗浄室の高温多湿環境における放熱と防水性です。従来の軸流ファンは、60℃を超える高温とほぼ飽和状態の相対湿度という過酷な条件下で連続運転すると、わずか3,000時間の運転でベアリングの焼き付き、巻線の短絡、または急激な風量低下が発生することが頻繁にありました。これは、食器洗浄機の稼働停止や洗浄効率の低下を招くだけでなく、放熱不良により主要な電子制御モジュールが焼損する可能性があり、「システムソリューションのエキスパート」として顧客に「効率的で安心」を提供するという約束を著しく損なうものでした。

こうして、ユーラシア大陸を横断するグローバルな調達の旅が始まった。HOBARTの調達チームと技術チームは、厳格なドイツ基準を武器に、世界中のパートナー企業を精査した。最終的に、彼らは中国の珠江デルタ地域に位置するChina Chungfo Fanに絞り込んだ。3回の現地工場監査、研究所でのベンチマークテスト、そして3ヶ月にわたる信頼性検証を経て、HOBARTは30290 Crossflow EC Fanを業務用食器洗浄機全シリーズの冷却システム標準として採用することを決定し、5年間の長期契約を締結した。

本稿では、中独間の製造業における協力の模範的な事例を、協力の起源、製品の特徴、生産ラインの能力、選定理由、出来事と解決策、そして価値の拡大という6つの側面から詳細に解説する。

第1章：ニーズの解読 ― ドイツ人「システムソリューション専門家」の厳密な論理

ホバートが最終的に中発を選んだ理由を理解するには、まず中発の独自のビジネスモデルを把握する必要がある。

HOBARTの顧客基盤には、大規模ホテルのセントラルキッチン、レストランチェーン、学校の食堂、病院の給食センターなどが含まれます。これらの顧客にとって、食器洗浄機が1分でも故障すると、数百枚の食器を処理できず、食品サービスチェーン全体に支障をきたす可能性があります。そのため、HOBARTが「システムソリューションのエキスパート」として位置づけられていることは、単なるスローガンではなく、4つの柱に基づいた具体的な成果物なのです。

高品質なハードウェア：食器洗い機本体は、主要部品に耐故障設計が施され、業務用レベルの耐用年数（10年以上）を備えている必要があります。

特殊化学品：低発泡性、高効率、環境に優しい洗剤およびリンス剤の提供。

デジタルサービス：IoTセンサーを介して水温、洗剤濃度、機器の状態をリアルタイムで監視し、早期の故障警告を可能にします。

柔軟なビジネスモデル：リース、従量制料金、フルサービスパッケージなど、さまざまなオプションを提供することで、お客様が中核となる食品サービス事業に集中できるようにします。

このクローズドループ型のビジネスシステムでは、あらゆるサブシステムの信頼性が極めて重要です。食器洗浄機の電子制御キャビネットの冷却ファンは一見些細なものに見えるかもしれませんが、デジタル制御マザーボード、インバーター、および電源モジュールの寿命を直接左右します。HOBARTの技術仕様書では、このファンに対して以下の5つの厳しい要件を定めています。

耐高温性：動作周囲温度範囲は-10℃～+70℃で、65℃での連続運転で20,000時間故障なし。

防水性と耐湿性：少なくともIP54の保護等級を満たし、食器洗い機内部への高温蒸気の侵入に耐える必要があります。

高風量・低騒音：風量は200 CFM以上、騒音は50 dB(A)以下に抑えられており、オープンキッチンに最適です。

エネルギー効率と速度制御：0-10VまたはPWM速度制御、ECモーターとの互換性、およびEU ERP指令に準拠した総合的なエネルギー効率をサポートします。

寿命と保証：設計寿命は50,000時間以上、保証期間は3年以上です。

HOBARTはChungfoを評価する前に、ヨーロッパの3ブランドとアジアの2ブランドの扇風機をテストした。ヨーロッパのブランドは性能目標を満たしていたものの、非常に高価で納期が最大12週間もかかった。アジアのブランドは価格面で優位性があったものの、高温多湿の防水テストに概して合格しなかった。そんな中、彼らはChungfoの30290 Crossflow EC Fanに出会った。

第2章：コア製品 – 30290クロスフローECファンの技術的解析

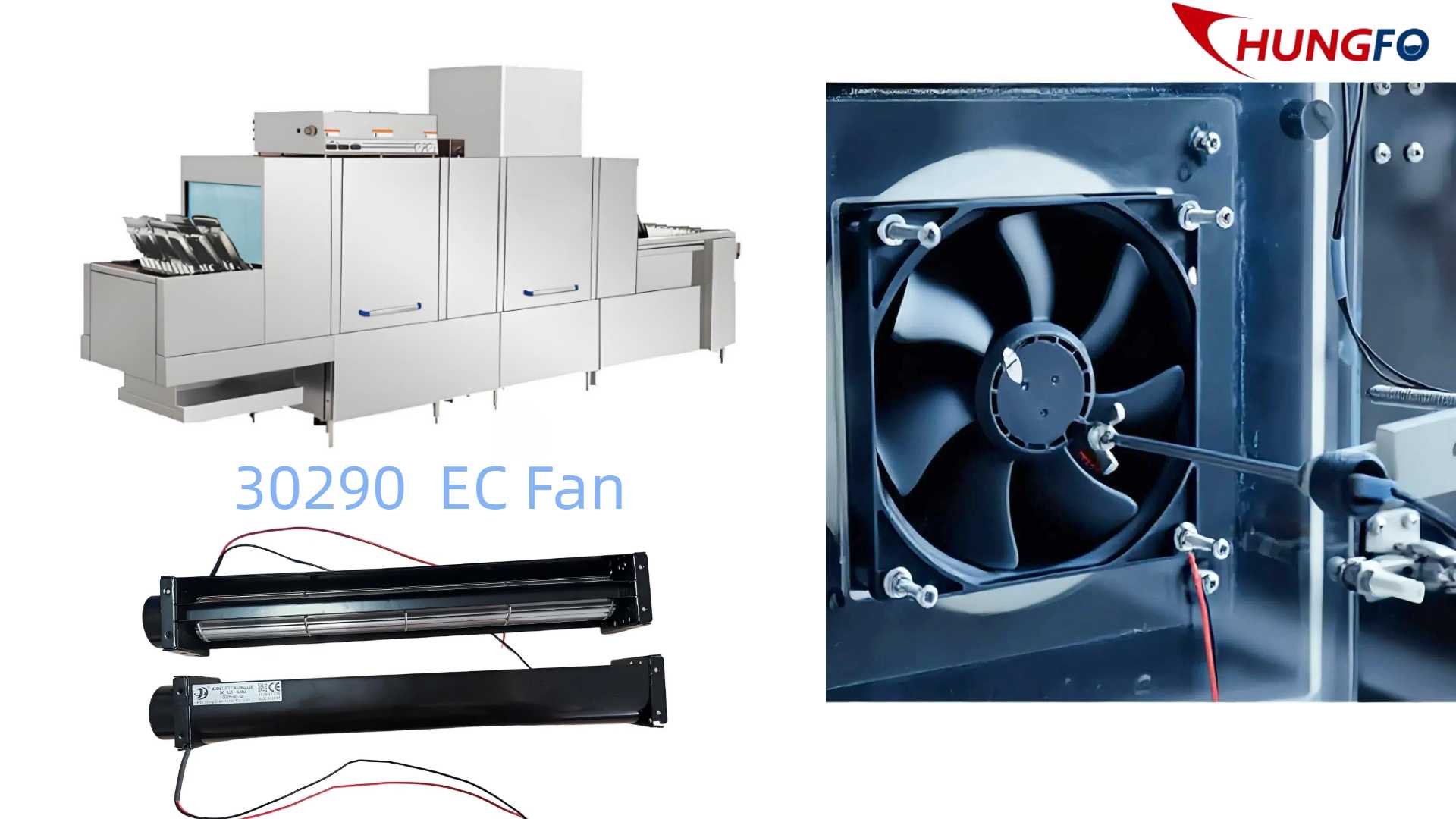

30290 ECクロスフローファンは、中国忠福扇風が業務用食器洗浄機、スチームキャビネット、産業用電子レンジなどの高温多湿環境向けに特別に開発した主力製品です。製品名の「30290」は直径30mm、長さ290mmのローターを示し、「EC」は高効率外部ローターブラシレスDCモーターの使用を意味します。

I. なぜクロスフローファンなのか？

従来の業務用食器洗浄機は、主に軸流ファンまたは遠心ファンを使用している。 軸流ファン 風量は多いものの、静圧が低く、空気が制御基板に直接衝突すると局所的な渦が発生する可能性がある。遠心ファンは高圧を提供するが、かさばり騒音が大きい。 クロスフローファン 独自の利点があります。空気はインペラを半径方向に2回通過し、平坦で均一な層流気流カーテンを形成します。このカーテンは、食器洗い機上部の狭い電子制御室への設置に最適で、制御基板全体にデッドスポットのない均一な冷却を実現します。

HOBART社の研究開発エンジニアは、比較試験の結果、「Chungfo社の30290クロスフローファンは、制御盤内の温度差を±8℃から±2℃に低減しました。これは、電解コンデンサとIGBTモジュールの寿命にとって画期的な改善です」と述べています。

II. ECモーターのエネルギー効率とインテリジェンス

このファンに搭載されているECモーター（電子整流式ブラシレスDCモーター）はスマート制御チップを内蔵しており、従来のACモーターに比べて40～60%のエネルギーを節約します。HOBARTのデジタルサービスシステムは、PWM信号を介してファンの速度を直接調整し、食器洗い機の負荷（洗浄量、水温、周囲温度）に応じて冷却風量を動的に調整します。例えば、夜間待機モードでは、ファンは20%の速度で静かに作動し、正圧を維持して埃の侵入を防ぎます。洗浄のピーク時には、電子制御システムが過熱しないように、ファンはフルスピードで作動します。

III．防水冷却ファン技術の飛躍的進歩

これはHOBARTチームにとって最も印象的な部分でした。Chungfoは防水冷却ファン分野で12件もの実用新案特許を保有しています。30290クロスフローECファンは三重防水構造を採用しています。

ステータポッティング：ステータコイル全体を高熱伝導性のエポキシ樹脂で完全に密閉し、湿気が巻線に接触するのを防ぎます。

ラビリンス式シャフトシール：回転軸とベアリングハウジングの間には、食品グレードの潤滑グリースと組み合わせた3つの複雑なラビリンス溝が設計されており、高圧水噴射下でも水の浸入を防ぎます。

排水穴とガイド溝：ハウジングの底部に排水穴があり、万が一結露した場合でもモーター内部に溜まることなく素早く排水できます。

第三者機関の試験機関（レポート番号：CF-WT-30290-2309）による試験では、70℃の蒸気環境下で1,000時間連続運転した後も、ファンの絶縁抵抗は100MΩ以上を維持し、IP56の保護等級（粉塵レベル5、水レベル6）を達成しました。これは、HOBARTのIP54要件をはるかに上回るものです。

IV．測定データ

パラメータ：30290 EC クロスフローファン HOBART 要件 業界平均

最大風量：235 CFM ≥200 CFM 180 CFM

最大静圧：12 mmH₂O ≥10 mmH₂O 8 mmH₂O

騒音： 48 dB(A) @ 1m ≤50 dB(A) 55 dB(A)

最大動作温度：75℃ 70℃ 60℃

保護等級：IP56、IP54、IP44

設計寿命：60,000時間、50,000時間、30,000時間

この期待を上回る性能こそが、HOBARTが30290クロスフローECファンをグローバル部品表（BOM）に組み込むことを決定づけた要因となった。

第3章：中核を担う企業 – 中国忠発の大型工業用扇風機生産ライン

HOBART社の購買部長は、Chungfo工場への2度目の訪問後、社内報告書に次のように記した。「我々は扇風機の組み立てラインを見ているのではない。極めて高い信頼性を実現するために設計された精密製造システムを見ているのだ。」

2004年に設立されたChina Chungfo Fanは、20年間ファン技術に特化してきました。 30290 クロスフローECファン （長さ290mm、ローター直径30mm – 中型クロスフローファンカテゴリーでは大型サイズ）Chungfoは、専用の「クロスフローファンスマート生産ライン」の構築に投資しました。このラインの主な特徴は以下のとおりです。

I. 全自動巻線・挿入工場

クロスフローファンのモーターステータには、髪の毛のように細い銅線を巻く必要があります。Chungfoは、日徳（日本）製の全自動巻線機を導入し、線径精度を±0.002mm、巻線誤差を0.5%未満に抑えています。手動巻線と比較して、自動化により、作業員の疲労による巻線間の短絡リスクが解消されるだけでなく、モーター全体で銅抵抗とインダクタンスの一貫性が99.5%以上確保されます。HOBARTは、3つの連続バッチ、合計300台のファンからモーターパラメータをサンプリングし、変動係数（CV）がわずか1.2%であることを確認しました。これは、業界平均の5%をはるかに下回っています。

II．射出成形インペラのオンライン動的バランス調整

クロスフローファンのインペラは、射出成形によって形成された数十枚のブレードで構成されています。Chungfoは、ARBURG（ドイツ）製の射出成形機を使用し、各ブレードの密度が均一になるように、社内で金型内圧力監視システムを開発しました。さらに重要なことに、すべてのインペラは組み立て前に二面式動的バランス試験機でテストされます。30290クロスフローファンは、動的バランス等級G2.5（ISO 1940規格）を達成し、残留アンバランスは0.03g·mm未満です。これは、ファンが高速（3000rpm）で回転しているときの振動振幅が0.02mm未満であることを意味し、食器洗い機の長期にわたる静音運転を直接的に保証します。

III. フル機能ECモーター試験ステーション

最終組み立て後、すべての30290クロスフローECファンは、36メートル長の自動テストラインを通過する必要があります。テスト内容は以下のとおりです。

絶縁耐力試験（交流1500V、漏洩電流0.5mA未満、5秒間）

絶縁抵抗試験（直流500V、100MΩ以上）

電力・電流テスト（定格電圧の±10%以内）

PWM速度応答テスト（デューティサイクル0～100%、直線性誤差＜2%）

防水試験（IP56規格を模擬、10分間の噴霧試験）

高温劣化試験（75℃で72時間連続運転）

すべての試験データは自動的にMESシステムにアップロードされ、固有のQRコードラベルが生成されます。HOBARTのエンジニアは、ファンに貼られたQRコードをスキャンすることで、製造日、オペレーター、試験曲線、さらには使用されたエナメル線の供給元まで追跡できます。

IV．清潔さとESD対策

電子制御基板は粉塵や静電気に敏感であるため、Chungfo社のクロスフローファン組立工場はISO 14644-1クラス8規格（クラス100,000クリーンルーム）に準拠して管理されています。さらに、工場全体にESD帯電防止床材が敷かれ、作業員は帯電防止リストストラップを着用しています。HOBART社の品質監査員は、最初の工場監査の際に、Chungfo社の工場の清潔さが、ヨーロッパのサプライヤーの医療用電子機器工場の清潔さをも上回っていることに驚きました。

V. 容量と柔軟な切り替え

この専用ラインでは、30290型クロスフローECファンを1日あたり3,000台生産できます。さらに、Chungfoのモジュール式治具設計のおかげで、他のサイズ（例：25060、35120）への生産切り替えはわずか2時間で完了します。これにより、HOBARTは季節的な注文変動に柔軟に対応できます。繁忙期には、Chungfoは汎用ライン2本を一時的にクロスフローファンモードに切り替え、1日あたり最大6,000台の生産能力を実現できます。

第4章：かけがえのない選択 ― なぜ中国忠仏藩なのか？

HOBARTとの最終検討会議で、Chungfoチームは「ヨーロッパにも優れた扇風機メーカーはありますが、御社の強みは何だとお考えですか？」という直接的な質問を受けました。以下の5つの側面に関する回答が、最終的に5年間の契約獲得につながりました。

I．製品品質：「基準を満たしている」から「期待を上回る」まで

Chungfoの品質管理システムは、ISO 9001:2015の認証を取得しているだけでなく、ファン業界向けに特化した「欠陥ゼロ納品」という社内基準も確立しています。HOBARTは、30290クロスフローECファンについて、MTBF（平均故障間隔）50,000時間を要求しました。Chungfoの設計目標は60,000時間でしたが、実際の型式試験では、無作為に選ばれた12個のサンプルが加速寿命試験で75,000時間を超えました。さらに、Chungfoは業界標準のAQLサンプリングではなく、すべてのユニットに対して100%出荷検査を実施しています。つまり、HOBARTは、電気、騒音、振動、防水のすべての試験に合格したファンを受け取っているということです。

II．ファンに特化した20年間の技術的専門知識

中国忠彪扇は2004年に設立され、20年の歴史を誇ります。この20年間、同社は扇風機の製造に専念してきました。初期のAC軸流ファンから、今日のECクロスフローファン、遠心ブロワー、ターボファンに至るまで、忠彪扇は300種類以上の金型と100件以上の特許を蓄積してきました。この垂直統合の利点は、HOBART社から「70℃の高湿度環境」という要望を受けた際、忠彪扇がゼロから開発を始めるのではなく、既存の技術ライブラリから2015年に日本の医療機器メーカー向けに開発した「高温滅菌ファン」ソリューションを取り出し、わずか3週間で適合させたことです。このような技術再利用能力は、大手総合企業やスタートアップ企業には提供できないものです。

III．技術系人材の比率が高いこと ― イノベーションの原動力

Chungfoの従業員450名のうち、研究開発およびエンジニアリング技術者は118名で、全体の26%以上を占めています。この比率は、従来の製造業では極めて稀です。チームは、3名の博士号取得者（流体力学、電気機械、材料科学）、12名の修士号取得者、および数十名のシニアエンジニアで構成されています。HOBARTの技術チームは、かつて共同シミュレーション比較を実施しました。Chungfoのエンジニアは、ANSYS Fluentを使用して30290クロスフローファンの流体場を最適化し、風量を初期の210 CFMから235 CFMに増加させると同時に、騒音を2.5 dB(A)低減しました。この最適化全体は、物理的なプロトタイプを作成することなく数値シミュレーションによって完了し、開発サイクルを6週間短縮しました。

IV．世界的な大手ブランドへのサービス提供における確かな実績

Chungfoの顧客リスト自体が、その品質の高さを証明しています。業務用厨房機器分野では、ITW Food Equipment Group（HobartやTraulsenなどのブランドを所有）の長期サプライヤーです。産業オートメーション分野では、モーター冷却ファンに関してシーメンスと緊密な協力関係を築いています。医療機器分野では、フィリップスの特定の画像診断装置向けに特注ファンを提供しています。家電製品分野では、ミーレがChungfo製品を採用しています。
