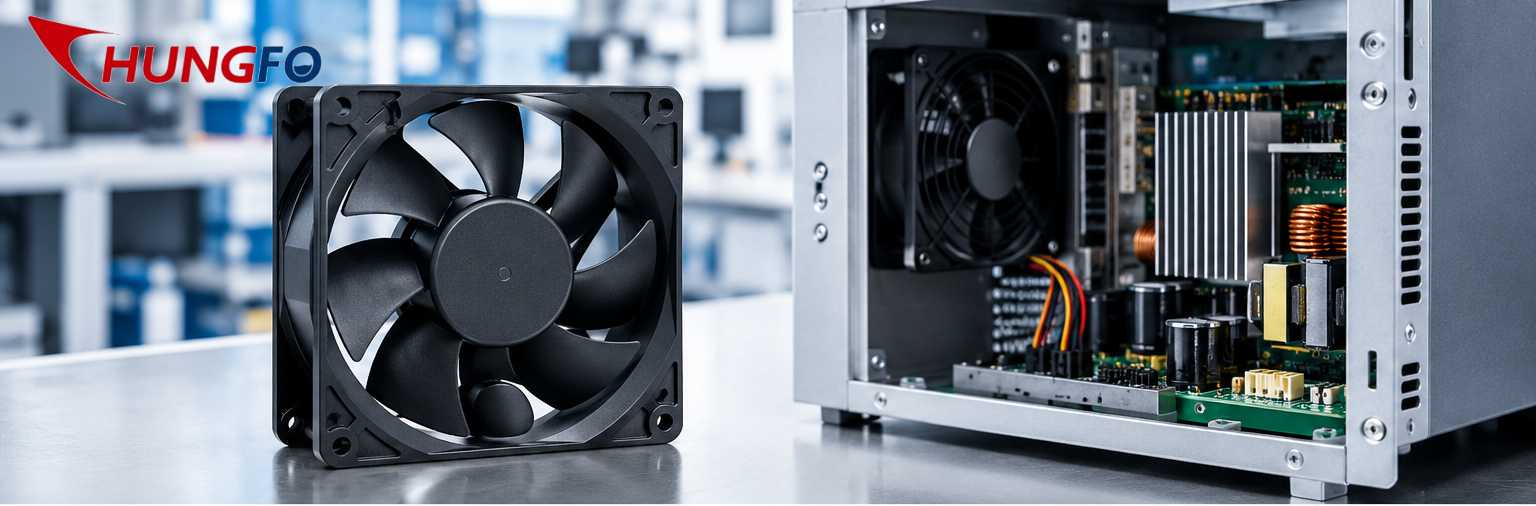

1.クイックアンサー

機器設計に組み込む前に、12025冷却ファンエンジニアはファンの物理的なサイズだけでなく、より多くの項目を確認する必要があります。最も重要な仕様には、フレーム寸法、定格電圧、動作電圧範囲、定格電流、入力電力、回転速度、最大風量、静圧、騒音レベル、軸受タイプ、期待寿命、動作温度、湿度、保護機能、制御インターフェース、配線構成、材質、および適用される認証が含まれます。

12025ファンは通常、公称フレームサイズが120 mm × 120 mm、厚さが25 mmのファンを指します。このサイズは、風量、設置面積、消費電力、およびパッケージングスペースのバランスが良いため、広く使用されています。しかし、同じ120 × 120 × 25 mmの寸法を持つ2つのファンでも、性能特性が大きく異なる場合があります。

例えば、公開されている12025製品の仕様を見ると、12 Vモデルでも、モーター、ブレード設計、軸受システム、動作点に応じて、風量が約56 CFMの比較的低速なバージョンから、90 CFMや100 CFMを超える高速なバージョンまで幅広く存在します。同様のバリエーションは24 Vモデルにも存在します。

したがって、単にサイズで12025ファンを探すのではなく、機器の冷却要件から正しい選定プロセスを開始する必要があります。

ほとんどの用途において、エンジニアはまず5つの質問に答えるべきです。

1.12025ファンは、利用可能な設置スペースに物理的に収まりますか？

2.その定格電圧は、機器の電源アーキテクチャと一致していますか？

3.実際のシステム抵抗において、十分な風量を提供できますか？

4.その騒音、温度、振動、および寿命特性は、用途を満たすことができますか？

5.その電気的インターフェースと制御機能は、機器のコントローラーと一致していますか？

調達前にこれら5つの質問に答えておけば、多くの一般的な統合上の問題を回避できます。

2.重要なポイント

最初に確認すべき仕様は、実際の物理的寸法です。一般的な12025冷却ファンは約120 mm × 120 mm × 25 mmですが、取り付け穴の寸法、ケーブル出口の位置、コネクタサイズ、および周囲のクリアランスも確認する必要があります。

2番目に重要な仕様は電圧です。12v dcファンと24 Vバージョンは、物理的寸法が同じであっても、全く異なる電気的条件を必要とする場合があります。公開されている製品を見ると、12025ファンには12 Vと24 Vの両方のバージョンがあり、それぞれ電流と電力の要件が異なります。

3番目の考慮事項は風量です。最大風量は通常、比較的開放された状態で測定されます。ファンが実際の機械内部に設置された後に得られる風量として、自動的に扱うべきではありません。

4番目の考慮事項は静圧です。フィルター、熱交換器、グリル、ダクト、筐体、または高密度な電子アセンブリの背後に設置されるファンは、開放空間での冷却用途よりも強力な圧力能力が必要になる場合があります。

5番目の考慮事項は音響性能です。回転速度を上げると風量と圧力は増加しますが、騒音も増加する可能性があります。公開されている12025モデルの中には、より静かな動作のための低速バージョンや、より高い冷却性能のための高速バージョンが用意されているものもあります。

6番目の考慮事項は信頼性です。軸受タイプ、モーター設計、動作温度、湿度、粉塵、振動、および連続動作時間はすべて寿命に影響します。

最後に、ファンは独立したコンポーネントとしてではなく、熱システム全体の一部として評価されるべきです。

3.12025が実際に何を意味するかを理解する

12025という名称は、主に寸法上の指定です。

従来の軸流ファン命名システムでは、120は通常、公称フレーム幅と長さが約120 mmであることを示し、25は約25 mmのフレーム厚さを示します。

したがって、標準的な12025冷却ファンは、一般的に120 mm × 120 mm × 25 mmのフォームファクタに基づいて設計されています。

この寸法形式は、ファンが特定の機器筐体に収まるかどうかをエンジニアが迅速に判断できるため便利です。しかし、モデル番号自体からは、風量、圧力、速度、電流、騒音、軸受タイプ、または寿命を知ることはできません。

この区別は調達において非常に重要です。

例えば、ある12025ファンは1,500 RPMで動作するかもしれませんが、別のファンは3,000 RPM以上で動作するかもしれません。あるものは低騒音向けに最適化されているかもしれませんが、別のものは静圧を優先しているかもしれません。あるものはスリーブ軸受を使用しているかもしれませんが、別のものはデュアルボール軸受を使用しているかもしれません。一部のモデルには、PWM速度制御、FG速度フィードバック、RDアラーム出力、自動再起動、または防水保護が含まれる場合もあります。

したがって、「12025」は最終的な仕様ではなく、選定プロセスの出発点として扱うべきです。

4.まず取り付け寸法を確認する

電気的仕様や風量仕様を比較する前に、機械的なインターフェースを確認してください。

最も基本的な要件はファン全体のサイズです。標準的な12025構成は、約120 mm × 120 mmの取り付け面積を占有し、公称厚さは25 mmです。

ただし、エンジニアは以下の詳細も確認する必要があります：

取り付け穴の間隔、取り付け穴の直径、ネジの種類、フレームの厚さ、ケーブルの出口位置、コネクタの位置、ファンの向き、吸気口周辺のクリアランス、排気口周辺のクリアランス、近くの部品との干渉の可能性。

ファンは技術的に正しい12025寸法であっても、ケーブルがヒートシンク、PCBコネクタ、構造ブラケット、または可動機構に向かって出ている場合は不適切となる可能性があります。

吸気口と排気口のクリアランスも重要です。吸気側が壁、フィルター、または狭い開口部に直接配置されている場合、ファンは十分な空気を取り込めない可能性があります。排気口がグリルや熱交換器によって塞がれている場合、システム抵抗が大幅に増加する可能性があります。

これが、機械的な統合を単純な寸法図ではなく、実際の機器構造を使用して確認すべき理由です。

5.定格電圧と動作電圧の確認

電圧の互換性は、最も基本的な電気的要件の1つです。

12V DCファンは12V DC電源システム向けに設計されており、24Vバージョンは24V DCシステム向けに設計されています。機械的な寸法が同じであっても、定格電圧に互換性はありません。

公開されている12025の仕様書には、12V製品と24V製品の両方の例が示されており、一部の12Vモデルでは約7.0～13.8V、一部の24Vモデルでは約14.0～27.6Vといった動作範囲が記載されています。

つまり、エンジニアは公称電圧だけでなく、実際の動作電圧範囲も確認する必要があります。

安定化DC電源で駆動する機器の場合、これは比較的単純なことかもしれません。

バッテリー駆動機器、産業用制御システム、車両、通信機器、または電圧変動のあるシステムでは、動作範囲がより重要になります。

ファンが指定された範囲外の電圧で動作すると、始動不良、不安定な動作、過電流、モーター寿命の短縮、異常な騒音など、いくつかの問題が発生する可能性があります。

6.定格電流と入力電力の比較

定格電流は、指定された動作条件下でファンが通常消費する電流量を決定します。

入力電力は、一般的に以下の関係式を使用して推定できます。

入力電力 = 電圧 × 電流

例えば、0.25 Aを消費する12 Vファンは、約3 Wの公称電気入力を持ちます。

「24 Vファン」は0.20 Aを消費し、約4.8 Wの公称電気入力を持ちます。

公開されている12025の製品表は、物理的なサイズが同じであっても、速度バージョンが異なると電流と電力がどれほど大幅に変化するかを示しています。

これは、複数のファンを統合する際に重要となります。

機器用キャビネットで6台のファンを使用すると仮定します。ファン1台あたりわずか1 Wの差でも、約6 Wの追加電力消費と発熱につながる可能性があります。

したがって、エンジニアはファンの消費電力と機器の電源容量の両方を考慮する必要があります。

コントローラー、コネクタ、配線、ヒューズ、PCB配線、およびスイッチング部品も、適切に定格設定されている必要があります。

7.回転数（RPM）を慎重に評価する

RPMは、インペラがどれだけ速く回転するかを示します。

RPMが高いほど風量と圧力が増加する可能性がありますが、速度だけで冷却性能が決まるわけではありません。

ブレードの形状、モーター効率、フレーム設計、吸気条件、およびシステム抵抗のすべてが実際の性能に影響を与えます。

例えば、市販の12025製品には、約1,500 RPM、1,800 RPM、2,000 RPM、2,200 RPM、2,500 RPM、2,800 RPM、3,000 RPM、および3,000 RPMを超える速度で動作するバージョンがあります。

この幅広い範囲が、サイズだけでファンを選択すると期待した結果が得られない理由です。

電子機器の筐体に静音動作が求められる場合は、低速モデルの方が適している可能性があります。

機器に高密度の熱交換器や強い通気抵抗がある場合は、高圧モデルが必要になることがあります。

したがって、目標とするRPMは、風量、圧力、騒音、および熱要件と合わせて決定する必要があります。

8.最大風量を確認する

風量は、冷却ファンを選択する際に最も頻繁に検索される仕様の1つです。

これはCFMまたは立方メートル毎分（m³/min）で表されます。

CFMは国際的なファン仕様で一般的に使用されています。ただし、最大風量の値は慎重に解釈する必要があります。

最大風量は通常、システム抵抗が比較的低い状態を表します。ファンが機器内に取り付けられると、フィルター、グリル、ダクト、ヒートシンク、その他の部品が抵抗を生み出します。

そのため、実際の動作風量は、公表されている最大風量よりも低くなる可能性があります。

例えば、公開されている12025モデルは、電圧、速度、設計に応じて、約50 CFMから100 CFMを超える範囲の風量を提供できます。

したがって、エンジニアは次のように自問する必要があります。

実際のシステム圧力で必要な風量はどれくらいか？

この質問は、単に次のように尋ねるよりも有益です。

最大CFMはどれくらいか？

9.静圧を確認する

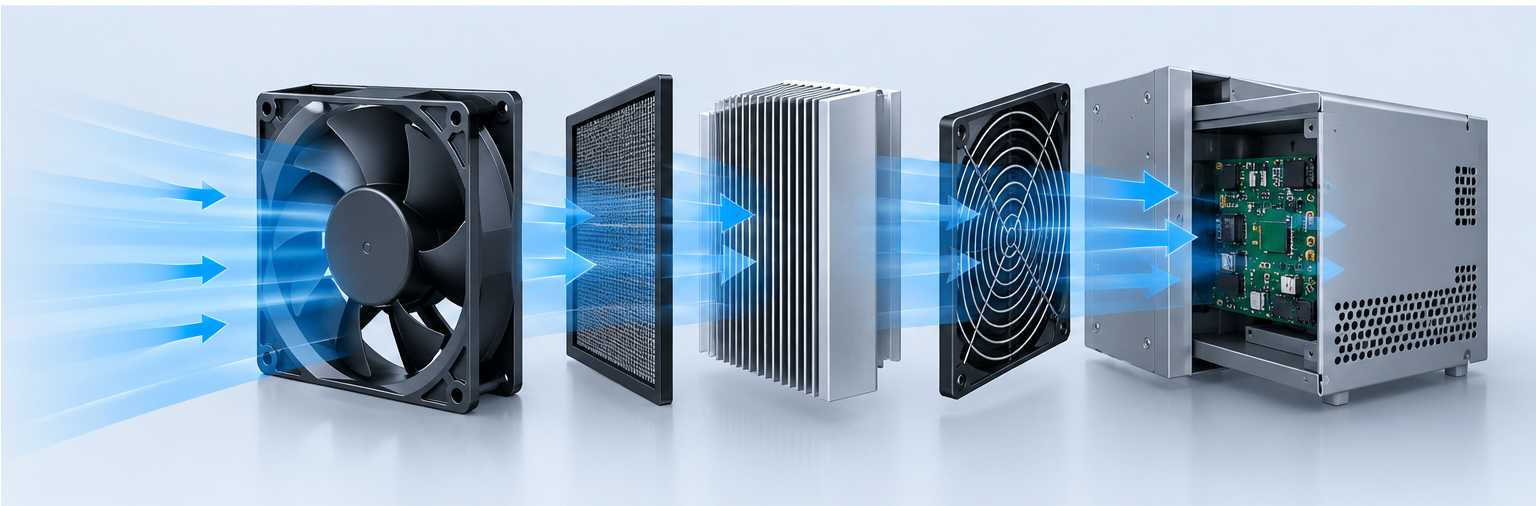

静圧は、ファンが抵抗を押し通して空気を送らなければならない場合に特に重要です。

一般的な抵抗源には以下が含まれます。

エアフィルター、防塵スクリーン、熱交換器、ラジエーター、電子部品、狭い通気口、保護グリル、長いダクト、高密度な機器レイアウト。

用途に大きな抵抗がある場合、最大風量は高くても圧力が不十分なファンは、期待以下の性能しか発揮できない可能性があります。

例えば、公開されている12025モデルでは、設計と速度に応じて、約1 mmH2Oから10 mmH2Oを超える範囲の静圧値が示されています。

これが、風量と静圧を常に合わせて評価すべき理由です。

10.単一の数値を見るのではなく、ファンカーブを使用する

ファン選定において最も有用な技術資料は、圧力-風量曲線とも呼ばれるP-Q曲線です。

この曲線は、風量と静圧の関係を示しています。

システム抵抗が低い場合、ファンはより多くの空気を送ることができます。

システム抵抗が増加すると、実際の風量は減少します。

正しい動作点は、ファンカーブとシステム抵抗曲線の交点によって決まります。

この概念は、密閉された産業機器において特に重要です。

80 CFMと宣伝されているファンが、設置後も必ずしも80 CFMを送風できるとは限りません。

正しい問いは、機器によって生じる圧力下で、必要な風量を送ることができるかどうかです。

したがって、12025ファンを評価する際は、可能な限りメーカーのP-Q曲線を要求してください。

11.騒音レベルを確認する

騒音も重要な検討事項の一つです。

公開されている12025モデルの騒音レベルは、低速構成の一部では20 dB(A)台後半から、高速モデルでは40 dB(A)を超えるものまであります。

そのため、より高い風量を目標とすると、音響面でのトレードオフが生じる可能性があります。

オフィス機器、医療機器、実験装置、家庭用電化製品、その他騒音に敏感な製品の場合、騒音はプロトタイプの組み立て後ではなく、初期のファン選定段階で考慮する必要があります。

以下の要因が、知覚される騒音に影響を与える可能性があります：

ファンの回転数（RPM）、ブレードの形状、モーターの転流、ベアリングの状態、空気の乱気流、グリル設計、取り付け時の振動、筐体の共振

設計の不十分な通気路は、ファン自体の騒音定格が比較的低くても、大きな乱気流騒音を引き起こす可能性があります。

12.適切なベアリングタイプを選択する

ベアリングの選択は、信頼性、騒音、設置方向、温度耐性、および耐用年数に影響します。

一般的なベアリングの選択肢には、スリーブベアリング、ハイドロリックベアリング、ボールベアリングがあります。

公開されている12025ファンの中には、スリーブベアリングやハイドロリックベアリングを採用しているものもあれば、2つのボールベアリングを使用しているものもあります。

スリーブベアリングファンは、コスト重視の用途や特定の環境条件に適している場合があります。

ボールベアリングファンは、連続運転、高温環境、設置方向、またはより長い耐用年数が重要視される場合に検討されることがよくあります。

しかし、エンジニアは、あるベアリングタイプがすべての用途に自動的に適していると想定すべきではありません。

実際の温度、稼働時間、取り付け方向、振動、粉塵、湿度、および必要な寿命を総合的に評価する必要があります。

13.動作温度と湿度を確認する

機器の環境条件は、工場内の温度とは大きく異なる場合があります。

サーバー筐体、産業用キャビネット、冷却システム、充電システム、または屋外機器に使用されるファンは、高温にさらされる可能性があります。

公開されている12025の仕様では、一部のスリーブベアリングモデルで約マイナス10°Cからプラス70°C、一部のボールベアリングモデルでマイナス20°Cからプラス80°Cといった動作範囲が示されています。

これらの値は例であり、普遍的な要件ではありません。

エンジニアは、選択したモデルの正確な環境仕様を要求する必要があります。

湿度についても考慮する必要があります。

高湿度、結露、粉塵、塩水噴霧、および腐食性ガスには、特殊な材料や保護処理が必要になる場合があります。

14.IP保護を検討する

水、粉塵、結露、または屋外環境にさらされる機器の場合、IP保護が極めて重要になることがあります。

一部の12025製品ファミリーには、IP54、IP55、IP56、IP66、IP67、またはIP68などのオプションが用意されています。

ただし、IP等級はすべての12025ファンに共通の機能として扱われるべきではありません。

エンジニアは、選択したモデルの正確なIP等級を確認しなければなりません。

IP等級のファンには、適切なケーブルシール、コネクタ保護、取り付けガスケットの設計、および筐体への統合が必要になる場合もあります。

システムの最終的な保護レベルは、ファン単体ではなく、アセンブリ全体に依存します。

15.制御およびフィードバック機能を確認する

最新の機器では、2本以上の電源線が必要になる場合があります。

基本的なDCファンは、プラスとマイナスの電源接続を使用する場合があります。

より高度な構成には、以下が含まれる場合があります：

FG速度フィードバック、RDアラーム出力、PWM速度制御、温度関連制御、自動再起動、ロックローター保護、極性保護。

これらの機能は、機器のコントローラーがファンの動作を監視および調整するのに役立ちます。

例えば、PWMを使用すると、コントローラーは熱負荷に応じてファン速度を調整できます。

FGフィードバックは、回転速度情報を提供できます。

RDは、故障状態を示すことができます。

機器にこれらの機能が必要な場合は、サンプルを購入する前に指定する必要があります。

16.コネクタと配線の構成を確認する

電圧と電流が正しくても、電気的な統合に失敗することがあります。

コネクタが一致しない場合があります。

ワイヤの長さが十分でない場合があります。

極性が異なる場合があります。

ピンの定義が異なる場合があります。

ワイヤゲージが設置に適していない場合があります。

一部の12025ファンは2本のワイヤを使用しますが、他の構成ではセンシングやPWM機能のために3本または4本のワイヤを使用する場合があります。

したがって、エンジニアは以下を確認する必要があります。

ワイヤ数、ワイヤの色、コネクタのモデル、ピンの定義、ワイヤの長さ、ワイヤのゲージ、極性、信号タイプ、コネクタのロック方法。

これらの詳細は、エンジニアリング仕様書に明確に記載されている必要があります。

17.モーター保護機能の確認

信頼性の高いファンは、異常な動作条件に対して評価される必要があります。

有用な保護機能には、拘束保護、自動再起動、極性保護、熱保護などがあります。

ファンが詰まると、通常の動作とは大きく異なる動作条件が生じる可能性があります。

異物、埃の蓄積、機械的な干渉、または設置上の問題によってインペラが回転できなくなると、モーターの挙動が変化する可能性があります。

長期間無人で動作することが予想される機器の場合、ファン選定基準に保護機能を含める必要があります。

18.材料の評価

フレームとインペラの材料は、機械的強度、耐熱性、難燃性、耐薬品性、および長期安定性に影響を与えます。

多くの12025製品は、PBTなどのエンジニアリングプラスチックを使用しています。

ある公開された12025仕様書では、フレームとインペラの双方にUL94V-0難燃性材料のPBTが記載されています。

材料の選定は用途に合わせる必要があります。

産業機器では、より高い耐熱性が求められる場合があります。

電気機器では、難燃性材料が求められる場合があります。

屋外用途では、より優れた耐環境性が求められる場合があります。

医療機器や実験機器では、材料や洗浄に関する追加の要件がある場合があります。

19.信頼性と期待寿命の検証

ファンの寿命は、動作条件の観点から考慮する必要があります。

メーカーは、指定された温度および動作条件下での寿命推定値を提供することがあります。

例えば、China Chungfo Fanの120 × 120 × 25 mm DC軸流ファンの仕様書には、スリーブベアリングまたはダブルボールベアリングのオプションが記載されており、該当する構成では25°Cで最大50,000時間の動作寿命が示されています。

この数値は、すべてのファンが正確に50,000時間動作することを保証するものと解釈すべきではありません。

実際の寿命は以下によって影響を受ける可能性があります。

周囲温度、ベアリングタイプ、RPM、動作時間、振動、湿度、粉塵、電気的ストレス、設置方向、メンテナンス条件。

正しいアプローチは、実際の使用環境下での期待寿命を評価することです。

20。認証要件の確認

業界によって認証要件が異なる場合があります。

ターゲット市場や機器のカテゴリーに応じて、エンジニアは電気安全、材料、電磁両立性、環境規制、または耐火性に関連する認証やコンプライアンス要件を考慮する必要があります。

公開されている12025ファンの仕様書には、CE、RoHS、UL、またはその他のコンプライアンス情報が記載されている場合があります。

ただし、認証は常に正確なモデルに基づいて確認する必要があります。

メーカーは特定の製品ファミリーについては認証を取得していても、すべてのカスタマイズされた構成に対して認証を取得しているとは限りません。

OEMプロジェクトの場合、顧客は量産前に適切な証明書、試験報告書、またはコンポーネント認定情報を要求する必要があります。

21。12 Vバージョンと24 Vバージョンは単純に互換性があるわけではありません

よくある間違いは、12025ファンをサイズで先に選び、電圧は後で選べばよいと考えることです。

このアプローチは電気的な問題を引き起こす可能性があります。

12 Vファンは、24 Vファンとは異なる電気的動作範囲向けに設計されています。

モーター巻線、駆動回路、電流、および電力特性はすべて異なる場合があります。

例えば、公開されている12025の仕様では、風量や回転数の範囲が似ていても、12 Vバージョンと24 Vバージョンでは定格電流が異なります。

したがって、機器設計者はまず電源アーキテクチャを定義する必要があります。

システムが24 Vの産業用制御電源を使用している場合、24 V動作専用に設計された12025ファンを使用することで統合が簡素化される可能性があります。

システムが12 Vの電子プラットフォームを使用している場合は、12 Vバージョンの方が適切かもしれません。

22。用途に応じた12025ファンの選び方

用途によって優先順位は異なります。

電子機器の筐体の場合、通常は風量と静圧が重要です。

家庭用電化製品の場合、騒音と信頼性がより重視されることがあります。

産業用キャビネットの場合、電圧の互換性、寿命、保護、メンテナンスが主要な懸念事項となる可能性があります。

屋外機器の場合、環境保護が極めて重要になることがあります。

バッテリー駆動機器の場合、効率と消費電力が特に重要です。

医療機器や実験機器の場合、騒音、信頼性、材料、トレーサビリティが重要になる場合があります。

したがって、あらゆる用途に最適な「最高の」12025仕様というものは存在しません。

正しい仕様とは、システムの実際の動作要件に合致するものです。

23。12025ファン選定比較表

仕様 | 確認事項 | 重要性

サイズ | 120 × 120 × 25 mm | 機械的な互換性を決定する

定格電圧 | 12 V、24 V、その他 | 電気的な不一致を防ぐ

動作電圧 | 最小および最大電圧 | 安定した動作を確認する

電流 | 定格電流および始動電流 | 電源要件を決定する

電力 | 入力ワット数 | 消費電力と熱負荷に影響する

RPM | 定格回転数 | 風量、静圧、騒音に影響する

風量 | CFMまたはm³/min | 冷却能力を示す

静圧 | mmH2OまたはPa | 抵抗に対する性能を決定する

P-Q曲線 | 風量と静圧の関係 | 実際の動作点を特定するのに役立つ

騒音 | dB(A) | 音響性能において重要

軸受 | スリーブ、ハイドロ、ボール | 寿命と環境適合性に影響する

温度 | 動作温度範囲 | 環境適合性を確認する

湿度 | 許容湿度範囲 | 結露と信頼性において重要

IP規格 | モデルに応じてIP54からIP68 | 防塵および防水性能

制御 | PWM、FG、RD | モニタリングと速度制御を可能にする

保護機能 | ロック保護、再起動、極性保護 | システムの信頼性を向上させる

材質 | フレームおよびインペラの材質 | 耐久性と安全性に影響する

認証 | 適用される市場要件 | コンプライアンスをサポートする

コネクタ | ピン配置とコネクタタイプ | 電気的統合を簡素化する

耐用年数 | 指定条件下での定格寿命 | メンテナンス計画をサポートする

24.China Chungfo Fanによる実用的な統合例

完全な仕様がなぜ重要であるかを示すために、実用的な例が役立ちます。

China Chungfo Fanは、120 × 120 × 25 mmのDCブラシレス軸流ファン構成を冷却用途向けに提供しています。公開されている製品情報には、DC 5 V、12 V、24 Vの動作オプション、リストされた構成で約0.10〜0.35 Aの電流値、約1,600〜2,000 RPMの回転数、約56.56〜73.95 CFMの風量、約25〜33 dBAの騒音、約1.50〜2.50 mmAqの静圧が記載されています。また、製品情報には、PBT材質、スリーブまたはダブルボール軸受のオプション、自動再起動または極性保護機能、および関連する構成において25°Cで最大50,000時間の寿命が記載されています。

この例は、重要な工学原則を示しています。

物理的なサイズだけでファンを定義することはできません。

完全な仕様こそが、使用可能なファンを定義します。

機器設計者がコンパクトな電子キャビネット用に120 × 120 × 25 mmのファンを必要としていると仮定します。

設計者はまず熱負荷を計算する必要があります。

次に、必要な風量を推定する必要があります。

その後、フィルター、グリル、ヒートシンク、および内部の空気流路によって生じる抵抗を考慮する必要があります。

その上で、必要な静圧を推定できます。

これらの手順を経て初めて、設計者は利用可能なファン曲線（P-Qカーブ）を比較すべきです。

空気力学的な要件が確認された後、設計者は電圧、電流、騒音、温度、軸受、寿命、コネクタ、および制御機能を検証する必要があります。

この手順により、機械的には適合していても熱的に失敗するファンを選択するリスクを大幅に低減できます。

25.12025冷却ファンを統合する際のよくある間違い

第一の間違いは、寸法だけで選択することです。

第二の間違いは、静圧を確認せずに最大CFMだけで選択することです。

第三の間違いは、定格電圧と実際の動作電圧の違いを無視することです。

4つ目の間違いは、始動電流を無視することです。

5つ目の間違いは、騒音を考慮せずに高速ファンを選択することです。

6つ目の間違いは、連続運転機器において軸受の種類を無視することです。

7つ目の間違いは、正確なモデルを確認せずにIP等級を想定することです。

8つ目の間違いは、コネクタと配線の定義を確認し忘れることです。

9つ目の間違いは、あるモデルの認証がカスタマイズされた別のモデルにも自動的に適用されると思い込むことです。

10番目の間違いは、最終的な筐体の外でファンをテストし、その結果が実際のシステムを代表していると思い込むことです。

26.量産前にファンをテストする方法

プロトタイプのテストは、最終製品に近い条件下で実施する必要があります。

第一に、物理的な取り付けを確認します。

第二に、動作電圧と電流を測定します。

第三に、始動時の挙動を検証します。

第四に、風量を測定するか、熱性能を評価します。

第五に、最終的な取り付け位置での騒音を評価します。

第六に、振動を確認します。

第七に、想定される最小電圧および最大電圧で機器をテストします。

第八に、必要に応じて高温動作を評価します。

第九に、適切な場合は空気の流れが遮断された状態などの異常条件をテストします。

第十に、長時間稼働する機器については信頼性試験を実施します。

テストはファン単体ではなく、システム全体に焦点を当てるべきです。

27.調達用の12025ファン仕様書を作成する方法

明確な調達仕様書には、以下の情報を含めることができます。

ファンサイズ: 120 × 120 × 25 mm

ファンタイプ: DCブラシレス軸流ファン

定格電圧: 12 V または 24 V

動作電圧範囲: メーカー規定値

定格電流: 指定値

入力電力: 指定値

回転速度: 必要なRPM範囲

風量: 必要なCFM

静圧: 必要なmmH2OまたはPa

騒音: 最大許容dB(A)

軸受: 必要な軸受タイプ

動作温度: 必要な範囲

湿度: 必要な範囲

保護等級: 必要なIP等級

制御: PWM、FG、RD、または基本的な2線式

コネクタ: 指定モデル

ワイヤー長：指定の長さ

材質：指定の要件

認証：必要な市場認証

期待寿命：必要な稼働時間

この種の文書は、機器設計者、購買チーム、ファンメーカー、品質管理部門間のコミュニケーションを大幅に円滑にします。

28.カスタマイズが重要である理由

標準的な12025ファンは基本的な機械的要件を満たしていても、アプリケーションの完全な要件を満たせない場合があります。

OEMプロジェクトでは、メーカーが電圧、速度、風量、圧力、騒音、ワイヤー長、コネクタ、ベアリング、材質、保護機能、その他の仕様をカスタマイズできる場合があります。

これは、標準製品の風量が多すぎる、圧力が不十分、騒音が過大、または電気的インターフェースが不適合である場合に役立ちます。

例えば、顧客が自動温度制御のために特定のコネクタとPWM機能を備えた12025ファンを必要とする場合があります。

別の顧客は、屋外機器用に防水バージョンを必要とするかもしれません。

3番目の顧客は、家庭用電化製品のために低騒音を優先するかもしれません。

したがって、エンジニアリング上のコミュニケーションでは、単に「12025ファン」を要求するのではなく、実際の動作要件に焦点を当てるべきです。

29.推奨されるエンジニアリング選定プロセス

実用的な選定プロセスは、以下のステップに従うことができます。

ステップ1は、設置スペースを定義することです。

ステップ2は、除去が必要な熱量を計算することです。

ステップ3は、必要な風量を推定することです。

ステップ4は、システム抵抗を推定することです。

ステップ5は、必要な静圧を決定することです。

ステップ6は、ファンカーブを比較することです。

ステップ7は、電圧を選択することです。

ステップ8は、電流と電力を評価することです。

ステップ9は、騒音を評価することです。

ステップ10は、ベアリングと環境定格を選択することです。

ステップ11は、制御機能とフィードバック機能を確認することです。

ステップ12は、コネクタと配線を検証することです。

ステップ13は、認証を確認することです。

ステップ14は、プロトタイプテストを実施することです。

ステップ15は、量産前に信頼性検証を行うことです。

この方法は、12025という名称のみに基づいてファンを選択するよりも信頼性が高いです。

30,FAQ

Q1：冷却ファンの12025とはどういう意味ですか？

12025は通常、約120 mm × 120 mm × 25 mmの公称ファンサイズを指します。これは物理的なフォームファクタを表すものであり、完全な電気的性能や空気力学的性能を示すものではありません。

Q2：12 Vの12025ファンは24 Vバージョンより優れていますか？

どちらの電圧もすべてのアプリケーションに普遍的に適しているわけではありません。正しい選択は、機器の電力アーキテクチャに依存します。定格電圧と動作電圧範囲は、システムの電源と一致している必要があります。

Q3：12025ファンはどれくらいの風量を提供しますか？

すべての12025ファンに共通する単一の風量値はありません。公開されているモデルは、速度、モーター、ブレード形状、設計に応じて幅広い範囲を示しています。一部の製品は約50〜100 CFM以上を提供します。

Q4：静圧が重要な理由は何ですか？

静圧は、ファンが抵抗に対してどれだけ効果的に気流を維持できるかを示します。これは、ファンがフィルター、グリル、熱交換器、ダクト、または高密度のコンポーネントの背後で動作する場合に特に重要です。

Q5：12025ファンにはボールベアリングを選ぶべきですか？

連続運転、温度、取り付け方向、および耐用年数が重要な場合は、ボールベアリング設計を検討できます。最終的な選択は、ベアリングの種類だけでなく、実際の動作条件に基づいて行う必要があります。

Q6：12025ファンは屋外で使用できますか？

選択したモデルが適切な環境耐性とIP定格を備えている場合、屋外機器で使用できます。一部の12025製品ファミリーには防水オプションがありますが、正確なモデル仕様を確認する必要があります。

Q7：RPMが高いほど常に冷却性能が向上しますか？

いいえ。RPMが高くなると気流と圧力は増加しますが、騒音と消費電力も増加する可能性があります。最適な動作点は、熱システム全体に依存します。

Q8：購入前にファンメーカーに何を確認すべきですか？

最低限、寸法図、定格電圧、動作電圧範囲、電流、電力、RPM、気流、静圧、P-Q曲線、騒音、ベアリングタイプ、温度範囲、湿度範囲、保護機能、配線構成、コネクタ情報、認証、および期待される耐用年数を要求してください。

Q9：同じ12025フレームを異なる用途に合わせてカスタマイズできますか？

はい。メーカーやプロジェクトの要件に応じて、電圧、速度、気流、圧力、騒音、ベアリング、配線、コネクタ、制御機能、材料、および環境保護に関するカスタマイズが可能な場合があります。

Q10：12025ファンを組み込む際に最も重要な仕様は何ですか？

すべてのプロジェクトに十分な単一の仕様はありません。最も重要なアプローチは、気流と静圧を実際の熱システムに適合させ、次に電圧、騒音、信頼性、環境条件、制御インターフェース、および機械的互換性を確認することです。

31.12025冷却ファンを組み込む前の最終チェックリスト

12025ファンを生産用に承認する前に、エンジニアはこのチェックリストを使用できます。

120 × 120 × 25 mmの取り付け寸法を確認してください。

取り付け穴の寸法を確認してください。

定格電圧を確認してください。

動作電圧範囲を確認してください。

定格電流および起動電流を確認してください。

入力電力を確認してください。

RPMを確認してください。

最大気流を確認してください。

静圧を確認してください。

P-Q曲線を確認してください。

騒音レベルを確認してください。

ベアリングタイプを確認してください。

動作温度を確認してください。

湿度を確認してください。

必要な場合はIP保護を確認してください。

モーター保護を確認してください。

必要な場合はPWM、FG、またはRD機能を確認してください。

ワイヤーの長さとコネクタを確認してください。

材料と難燃性等級を確認してください。

認証を確認してください。

期待される耐用年数を確認してください。

実際の機器でファンをテストしてください。

現実的なシステム抵抗下での熱性能を検証してください。

設置後の音響性能を確認してください。

量産前に信頼性を確認してください。

12025冷却ファンは単純な標準化された部品に見えるかもしれませんが、その実際の性能は、電気入力、モーター設計、ブレード形状、空気抵抗、環境条件、およびシステムアーキテクチャの間の関係に依存します。

このため、エンジニアは単に寸法が正しいという理由だけでファンを選択すべきではありません。適切な12025ソリューションとは、必要な熱性能を満たしながら、電気的、音響的、機械的、環境的、信頼性、およびコンプライアンスの要件も満たすものです。

OEMおよび産業用アプリケーションの場合、China Chungfo Fanのようなメーカーと直接連携することで、生産仕様を最終決定する前に、異なる電圧、速度、風量、圧力、ベアリング、コネクタ、保護、および制御構成を評価しやすくなります。
