1.クイックアンサー

企業がコンピューティング、ストレージ、人工知能、通信、ビデオ処理、産業用制御、その他のデジタルサービスをユーザーや接続デバイスの近くに移行するにつれ、エッジデータセンターの重要性がますます高まっています。大規模な集中型データセンターとは異なり、エッジ施設は多くの場合、冷却能力、床面積、電力供給、メンテナンスへのアクセス、環境条件の制御がはるかに困難な狭いスペースに設置されます。

従来の個別の冷却ファンからスマートな軸流ファンアレイにアップグレードすることで、エッジデータセンターは気流の分配、熱安定性、エネルギー効率、冗長性、リモート監視、メンテナンスの柔軟性を向上させることができます。スマートファンアレイは、各ファンを独立したコンポーネントとして扱うのではなく、複数のファンを1つの統合された冷却システムとして動作させることができます。

主な利点は、単に気流を増やすことではありません。真の利点は、さまざまな機器ゾーンの実際の熱需要に合わせて気流を調整できることです。

現代のデータセンターの熱管理では、気流の最適化、封じ込め、可変速制御、監視がますます重視されています。ASHRAEは、可変速強制対流冷却とインテリジェントなファン速度制御により、ワークロードや熱条件に応じて気流を調整できると指摘しています。また、効率的な熱管理の重要な要素として、きめ細かな温度監視と気流の最適化を推奨しています。

エッジデータセンターの場合、冷却システムが限られたスペースで、変化するワークロードに対応し、メンテナンスの機会も限られている中で動作しなければならないことが多いため、このアプローチは特に価値があります。

したがって、適切に設計されたスマートファンアレイは、5つの大きな利点を提供できます。

第一に、冷却気流をより均一に分配します。

第二に、リアルタイムの熱需要に応じて冷却出力を調整します。

第三に、冗長性を作成し、1つのファンが故障しても冷却システム全体が停止しないようにします。

第四に、コンピューティング需要が低い期間中の不要なファン電力を削減できます。

第五に、エッジコンピューティングの負荷が増加したときに適応できるスケーラブルなアーキテクチャを提供します。

2.重要なポイント

最初の重要な点は、エッジデータセンターの冷却は、本質的に熱除去の問題であると同時に、気流管理の問題でもあるということです。

自由空気条件下で高い気流を生み出すファンであっても、ラック、フィルター、グリル、熱交換器、ダクト、ケーブル、その他の構造コンポーネントがシステム抵抗を生み出すため、設置後に期待通りの性能を発揮できない場合があります。

第二の点は、複数の小型ファンは、単一の大型ファンでは容易に提供できない運用上の柔軟性を提供できるということです。ファンアレイを使用すると、冷却要件に応じて異なる数のファンを異なる速度で動作させることができます。

第三の点は、リモートのエッジサイトでは冗長性が特に重要であるということです。技術者が常駐していない場合、冷却システムは個々のコンポーネントの故障に耐え、メンテナンスチームが対応できるように十分な警告を提供する必要があります。

第四の点は、インテリジェント制御は可能な限り、温度センサー、ファンフィードバック、機器コントローラー、BMS、またはDCIMに接続する必要があるということです。フィードバックがなければ、ファンアレイは単に固定速度で動作する従来のファンの集まりになってしまう可能性があります。

第五の点は、ファンの選択にあたっては、CFM（風量）だけに注目するのではなく、気流、静圧、速度、騒音、消費電力、軸受構造、動作温度、期待される耐用年数、制御インターフェース、保護レベル、設置寸法を考慮する必要があるということです。

3.エッジデータセンターの冷却要件がより困難な理由

エッジデータセンターは一般的に、ユーザー、デバイス、産業機器、通信ネットワーク、またはローカルアプリケーションの近くに展開されます。これにより、低遅延やローカル処理を必要とするアプリケーションには役立ちますが、その物理環境は、専用に構築されたハイパースケールデータセンターとは大きく異なる場合があります。

エッジ設備は、通信室、オフィスビル、小売施設、製造現場、輸送施設、病院、倉庫、または屋外エンクロージャー内に設置される可能性があります。

これにより、いくつかの熱的課題が生じます。

最初の課題は、物理的なスペースが限られていることです。

従来のデータセンターでは、冷却装置、気流チャネル、二重床、封じ込めシステム、サービスエリアにかなりの床面積と天井スペースを割くことができます。エッジ設備では、コンピューティング機器、UPSシステム、配電、ネットワーク機器、バッテリー、監視装置、冷却コンポーネントをコンパクトなキャビネットや部屋に収める必要があります。

第二の課題は、熱発生の変動です。

エッジコンピューティングのワークロードは、1日を通して大きく変化する可能性があります。通信ゲートウェイは、ある期間は需要が比較的低く、別の期間は需要がはるかに高くなる場合があります。AI推論、ビデオ分析、産業用ビジョン、またはリアルタイム処理も、計算負荷の急激な増加を引き起こす可能性があります。

冷却ファンが常に最大速度で動作していると、低負荷期間中にエネルギーが無駄になります。高負荷期間中に動作が遅すぎると、ホットスポットが発生する可能性があります。

第三の課題は、リモートメンテナンスです。

大規模データセンターには通常、専任のエンジニアリングチームと慎重に計画されたメンテナンス手順があります。リモートのエッジサイトは地理的に分散している可能性があります。そのため、システムにリモート監視機能がない場合、冷却の故障が長期間気づかれないままになる可能性があります。

第四の課題は、気流の妨げです。

高密度の機器ラックは、気流に対する抵抗を生み出す可能性があります。ケーブル束、フィルター、保護グリル、熱交換器、狭い空気通路は、圧力要件をさらに高める可能性があります。

第五の課題は、環境の変化です。

エッジエンクロージャーは、場所に応じて、周囲温度の変化、ほこり、湿度、振動、その他の環境要因の影響を受ける可能性があります。

これらの理由から、冷却は関連性のないファンの集合体としてではなく、統合されたシステムとして設計されるべきです。

3.スマート軸流ファンアレイとは何か？

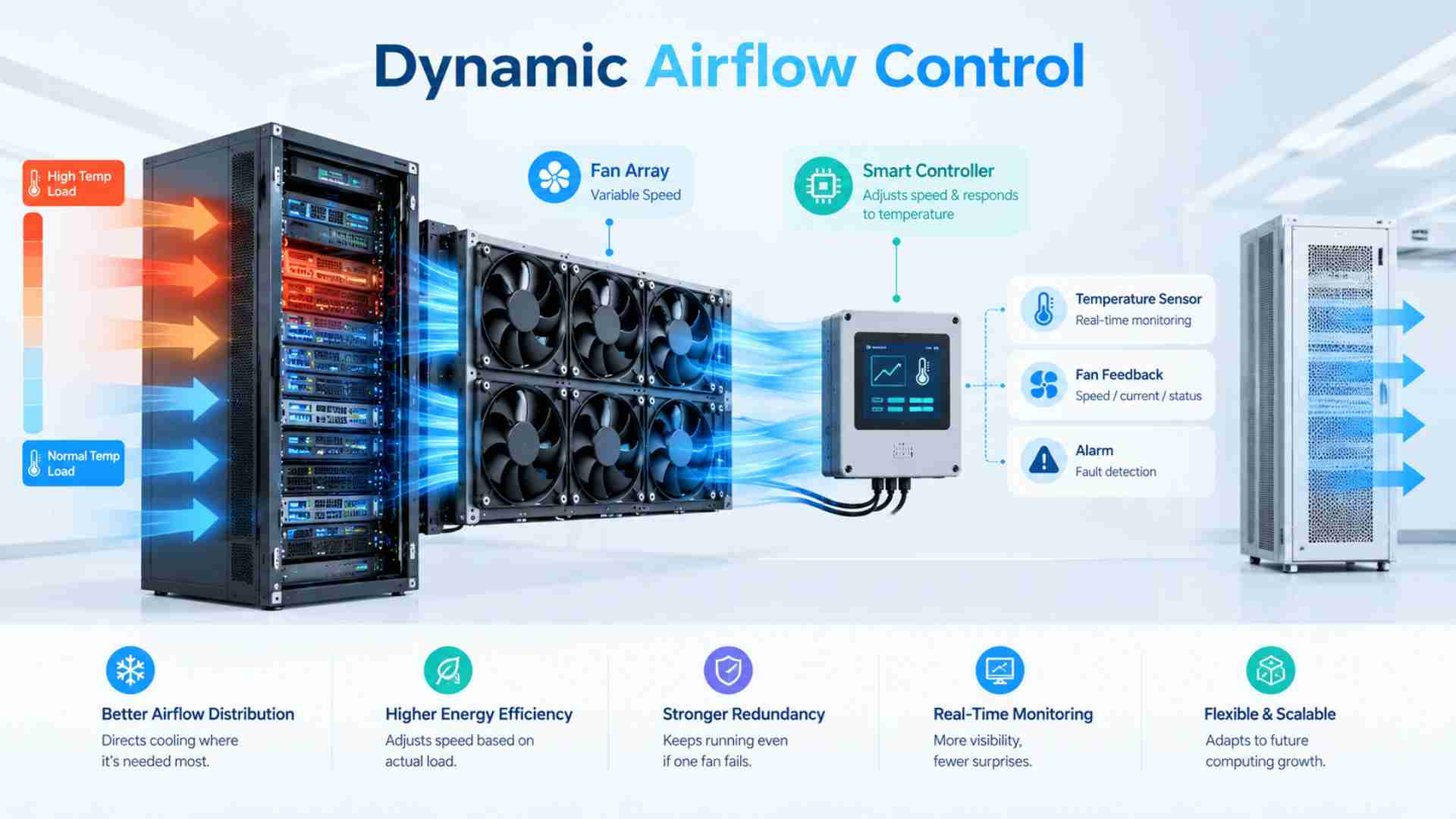

「スマート軸流ファンアレイ」とは、複数の軸流ファンが協調制御戦略の下で連携して動作する冷却アーキテクチャのことです。

必要な風量をすべて1台の大型ファンで供給する代わりに、複数のファンを並列に、あるいは戦略的に分散配置します。

「スマート」という言葉は、ファンアレイを取り巻く制御および監視機能を指します。

スマートシステムは、温度、ファン速度、電流、電圧、動作状態、アラーム信号、その他のパラメータを監視します。コントローラーは、個々のファンまたはファングループの動作速度を調整できます。

例えば、ラックの上部の温度が上昇し、下部が比較的低温のままである場合、コントローラーはすべてのファンの速度を最大にするのではなく、影響を受けているゾーンの風量を増加させることができます。

このアプローチは、ASHRAEが説明するファンゾーン制御のより広範な原則と一致しており、熱負荷の低い領域を担当するファンは、負荷の高い領域を担当するファンよりも低速で動作させることができます。

したがって、ファンアレイはモジュール式の熱管理プラットフォームと見なすことができます。

個々のファンは、1つの風量モジュールを表します。

コントローラーは、インテリジェンス層を表します。

温度センサーと風量センサーがフィードバックを提供します。

エンクロージャー、ラック、ダクト、グリル、熱交換器、または冷却チャネルは、風の通り道を表します。

これらのコンポーネントが組み合わさることで、閉ループの熱管理システムが形成されます。

4.ファンアレイが1台の大型ファンよりも優れている理由

1台の大型ファンでも十分な風量を供給できますが、単一障害点が生じます。

そのファンが故障すると、風量が劇的に低下する可能性があります。

ファンアレイは、冷却機能を複数のユニットに分散させます。

例えば、6台のファンで設計されたシステムでは、6台すべてを常に最大速度で動作させる必要はないかもしれません。中程度の熱条件であれば、4台または5台のファンで十分な場合があります。高い熱負荷がかかっている間は、追加のファンを自動的に起動できます。

これにより、運用上の柔軟性が生まれます。

また、メンテナンスも容易になります。

1台のファンに不具合が発生した場合、システムに十分な予備容量があれば、コントローラーが故障を検知し、残りのファンで運用を継続できます。

このコンセプトは、物理的な介入がすぐには不可能なエッジサイトで特に有用です。

もう一つの利点は、設置の柔軟性です。

1つの大きな通気口を設計する代わりに、エンジニアは複数の小さな風量モジュールを機器の周囲に分散配置できます。

これにより、局所的なホットスポットへの対処が容易になります。

ファンアレイは、エンクロージャーに応じてさまざまな構成で設計することも可能です。

ファンは、エンクロージャーの前面と背面に設置したり、サーバーモジュールの上に配置したり、冷却キャビネットに統合したり、熱交換器の近くに配置したり、あるいは密閉された風路の一部として使用したりできます。

適切な構成は、システムの抵抗と風量の要件によって決まります。

5.スマートファン速度制御がエネルギー効率を向上させる仕組み

ファンの消費電力は、インテリジェントな速度制御を検討すべき最も重要な理由の1つです。

従来の固定速度冷却システムでは、コンピューティング負荷が比較的低い場合でも、ファンが全速力で動作することがあります。

つまり、冷却の必要性が低下しているにもかかわらず、システムは同じファン電力を消費し続けることになります。

可変速度ファンアレイであれば、実際の熱需要に対応できます。

夜間にラックが比較的低い計算負荷で動作していると仮定します。温度センサーは、安定した吸気温度と低い発熱を検知します。

コントローラーは、ファンアレイの速度を低下させることができます。

ワークロードが増加すると、温度が上昇し始めます。

コントローラーはファン速度を上げます。

熱負荷が特定のセクションに集中した場合、システム全体を均一に増強するのではなく、そのセクションの風量を増加させることができます。

これにより、冷却出力とエネルギー消費の関係を改善できます。

ASHRAEは、データセンターの熱効率を向上させるための重要な戦略として、風量調整、可変速制御、および実際のIT負荷に合わせたファン動作を具体的に挙げています。

多くのエッジ設置環境では電力予算が限られているため、これはエッジサイトにとって特に有意義です。

不要なファン速度を低減することは、騒音、機械的ストレス、および高速回転での稼働時間を削減することにもつながります。

6.コンパクトなエッジエンクロージャ内の気流分布の改善

気流分布は、多くの場合、最大フリーエア風量よりも重要です。

複数のコンピューティングモジュールを収容するエンクロージャを想像してください。

下部セクションは適切な冷却を受けていても、上部セクションでは風量が不足することがあります。

中央に配置された単一のファンでは、この不均衡を効果的に是正できない場合があります。

ファンアレイ（ファン群）を使用すれば、より多くの選択肢が得られます。

ファンは、エンクロージャの熱マップに従って配置できます。

上部セクションでより多くの熱が発生する場合は、そこに追加の風量を向けることができます。

中央セクションの圧力抵抗が高い場合は、適切な静圧が得られるようにファン選定を調整できます。

これが、エンジニアが完全な気流経路を評価すべき理由です。

関連する問いは、単に次のようなものではありません。

「ファンはどれだけの風量を生み出せるか？」

より良い問いは次の通りです。

「必要な圧力で、どれだけの有効な風量が対象機器に到達するか？」

この区別は、コンパクトなデータセンターシステムにおいて極めて重要です。

ASHRAEのガイダンスでも、気流経路、機器の気流特性、圧力損失、および正確な気流モデリングの重要性が強調されています。

7.エッジデータセンターの冷却における静圧の重要性

ファン選定において、静圧は過小評価されがちです。

ファンが優れたフリーエア風量の定格を持っていても、抵抗を克服しなければならない場合、実際の風量は大幅に低下する可能性があります。

一般的な抵抗源には、フィルター、保護グリル、熱交換器、狭い通路、サーバーコンポーネント、ダクトの遷移部、および封じ込め構造などがあります。

したがって、ファン選定は単一の風量数値ではなく、システム曲線に基づいて行うべきです。

エンジニアリングチームは、まず必要な風量を推定する必要があります。

次に、予想されるシステム抵抗を決定する必要があります。

選定されたファンは、実際の動作圧力において必要な風量を提供できるものであるべきです。

スマートファンアレイは、複数のファンで風量の需要を分担できるため、このシステムをさらに改善できます。

しかし、ファンを増やすだけで自動的に性能が向上するわけではありません。

ファンの間隔、吸気条件、排気条件、乱流、システム抵抗、および制御ロジックがすべて最終的な結果に影響します。

8.小型12V DCファンモジュールの役割

コンパクトなエッジコンピューティング機器には、局所的な冷却を必要とする小型の電子モジュールが含まれていることがよくあります。

ここで、小型の12V DCファンが役立ちます。

小型のDCファンは、ネットワーキングモジュール、制御ボード、コンパクトな電源、通信機器、ストレージモジュール、または補助電子機器に対して、局所的な気流を提供できます。

その最大の利点は柔軟性です。

小型DCファンは、大型ファンが設置できない場所にも取り付けることができます。

また、分散型冷却戦略の一部として機能させることも可能です。

例えば、ラック全体では大型ファンアレイを使用してキャビネット内の空気の流れを確保し、個々のコンポーネント周辺には小型DCファンを配置して局所的な冷却を行うといった構成が考えられます。

これにより、2層の熱管理が実現します。

第1層は、キャビネット全体の空気の流れを管理します。

第2層は、局所的な熱源に対処します。

この組み合わせは、熱要件が大きく異なる複数のコンポーネントが機器に含まれている場合に特に有効です。

DC電源で動作するエッジ機器の場合、小型DCファンを使用することで、ファンの電圧をシステムの電源アーキテクチャに合わせることができるため、統合が簡素化されます。

9.小型ブロワーファン 12V がより適している場合

軸流ファンは、比較的開かれた空気経路に大量の空気を送ることが主な目的である場合に最適です。

しかし、一部の小型エッジアプリケーションでは、空気経路がより複雑になっています。

「小型ブロワーファン 12V」は、狭いチャネルに空気を送る必要がある場合や、特定の局所的な空気経路に対してより高い圧力が必要な場合に役立ちます。

例えば、ブロワーは、狭い電子機器コンパートメント、熱交換器チャネル、フィルター構造、またはダクトを通して空気を送るために使用されます。

つまり、軸流ファンとブロワーファンは必ずしも競合するものではありません。

これらは、同じ冷却アーキテクチャ内で異なる機能を果たすことができます。

実用的なエッジ冷却システムでは、キャビネットレベルの空気の流れには軸流ファンを、コンポーネントレベルの冷却には小型ブロワーファンを使用することがあります。

適切な選択は、空気の流れ、圧力、利用可能なスペース、騒音要件、および空気チャネルの物理的設計によって決まります。

10.冗長性と信頼性

信頼性は、ファンアレイを採用する最も強力な理由の一つです。

1台のファンに基づく従来の冷却システムは、アーキテクチャは比較的単純ですが、そのファンが重要なコンポーネントとなります。

もしそのファンが故障すると、冷却能力が大幅に低下する可能性があります。

マルチファンアーキテクチャは、リスクを分散させます。

アレイに複数の独立したファンモジュールが含まれていると仮定します。

1つのモジュールが動作を停止しても、残りのファンは動作を継続できます。

コントローラーはアラームを生成し、保守チームに通知することができます。

システムに十分な予備能力があれば、故障したモジュールが交換されるまでエッジサイトは動作を継続できる可能性があります。

このアプローチは、遠隔地の設置場所で特に有効です。

目標は、必ずしもすべてのファンを永久に動作させることではありません。

目標は、単一のコンポーネントの故障が直ちにシステムレベルの熱的故障につながるのを防ぐことです。

11.ファン監視による予知保全

スマートファンアレイは、単純なオン/オフ制御よりもはるかに多くの情報を提供できます。

ファンと制御アーキテクチャに応じて、監視には速度フィードバック、消費電流、温度、アラーム状態、電圧、ロックローター状態、または通信状態などが含まれます。

これらのパラメータは、異常な動作状態を特定するのに役立ちます。

例えば、徐々に高い電流を必要とするようになったファンや、異常な速度フィードバックを生成するファンは、機械的または電気的な問題が発生している兆候である可能性があります。

監視システムは、完全に故障する前に問題をフラグ立てすることができます。

これにより、メンテナンスチームは、熱アラームが発生した後にのみ対応するのではなく、定期点検中に交換を計画できるようになります。

リモートのエッジサイトにとって、この違いは非常に重要です。

技術者が現場に到着するためにかなりの距離を移動しなければならない場合があります。

したがって、早期警告により緊急介入を減らすことができます。

12.リモート監視とスマート制御

最新のエッジデータセンターでは、リモートでの可視化がますます求められています。

スマートファンシステムは、用途に応じて、ローカルコントローラー、BMS、DCIM、PLC、またはその他の監視アーキテクチャに接続できます。

温度センサーはリアルタイムの情報を提供できます。

ファンコントローラーは速度を調整できます。

アラーム出力により、オペレーターに通知できます。

履歴データを使用して、熱の傾向を分析できます。

これにより、よりインテリジェントな冷却システムが構築されます。

ファンが回転しているかどうかを尋ねる代わりに、オペレーターはより有益な質問をすることができます。

空気の流れは十分ですか？

1台のファンが他のファンよりも著しく速く回転していませんか？

特定のエリアが常に高温になっていませんか？

必要なファン速度は時間の経過とともに上昇していますか？

システムは冷却限界に近づいていますか？

これらの質問は、より良いメンテナンスとエネルギー管理をサポートします。

13.スマートファンアレイがホットスポット対策に役立つ理由

ホットスポットは、コンパクトなコンピューティング環境における最も重要な熱リスクの1つです。

ラックの平均温度が許容範囲内であっても、個々のコンポーネントが過度の温度にさらされている場合があります。

これが、ラックレベルおよび機器レベルの監視が重要である理由です。

ASHRAEは、部屋レベルの測定だけに頼るのではなく、ラック入口での詳細な監視を推奨しています。

スマートファンアレイは、これらの測定値に対応できます。

1つの温度センサーが温度上昇を報告した場合、コントローラーは対応するゾーンの空気の流れを増やすことができます。

これは、すべての場所で空気の流れを増やすよりも正確です。

その結果、より的を絞った冷却戦略が実現します。

14.スマートファンアレイとスペースの制約

スペースは、エッジデータセンターを定義する特徴の1つです。

従来の冷却装置は、貴重な床面積を必要とする場合があります。

モジュール式ファンアレイは、ラック、キャビネット、天井システム、壁面システム、またはコンパクトな冷却モジュールに統合できます。

現在のエッジ冷却ソリューションでは、コンパクトな設計とIT負荷の近くに統合された冷却装置がますます重視されています。例えば、Vertivは、エッジ環境向けの専用冷却装置や、ラックレベルのインフラストラクチャ内またはその周辺に冷却機能を統合するソリューションについて説明しています。

この傾向は、冷却はエッジ環境の物理的な制約に基づいて設計されるべきであるという考えを裏付けています。

15.従来のファンとスマートファンアレイの比較

機能 従来型：シングルファン、スマートファンアレイ。

風量制御：通常は単純、マルチゾーンおよび可変速制御。

冗長性：限定的、複数のファンモジュール。

故障の影響：潜在的に高い、分散可能。

エネルギー最適化：限定的、動的。

ホットスポットへの対応：限定的、より標的を絞った対応。

リモート監視：オプション、統合が容易。

メンテナンス：事後保全、予知保全に対応可能。

拡張性：単一ユニットによる制限あり、モジュール式。

設置の柔軟性：中程度、高い。

負荷変動への適合性：柔軟性に欠ける、適応性が高い。

この表は、ファンアレイがすべての用途において自動的に優れていることを意味するものではありません。アーキテクチャは、必要な風量、圧力、利用可能なスペース、制御要件、コスト、信頼性目標、および環境条件に応じて選択する必要があります。

16.スマート軸流ファンアレイの設計方法

最初のステップは、熱負荷を計算することです。

概算の冷却要件は、熱に変換される電力から推定できます。

例えば、エッジキャビネットに5 kWの電力を消費する機器が含まれている場合、その電力の大部分は最終的に除去しなければならない熱となります。

次のステップは、必要な温度上昇を決定することです。

風量の要件は、熱負荷と許容温度差から推定できます。

ただし、この計算を最終的なファン選定として扱うべきではありません。

エンジニアは圧力損失も評価する必要があります。

風路には、フィルター、グリル、ダクト、熱交換器、機器の抵抗、およびその他のコンポーネントを含める必要があります。

動作点が決定したら、ファン性能曲線を評価できます。

次のステップは、ファンモジュールの数を決定することです。

ファンの数を増やすと冗長性と制御の柔軟性が向上しますが、過剰なファン数はコスト、配線の複雑さ、およびシステム統合要件を増加させる可能性があります。

次に、制御アーキテクチャを定義する必要があります。

システムは、用途に応じて、温度フィードバック、速度フィードバック、PWM制御、電圧制御、通信インターフェース、またはその他の方法を使用する場合があります。

17.1 ファン数

ファンの数は、必要な風量と冗長性戦略に基づいて決定する必要があります。

例えば、6ファンシステムの場合、5台のファンで通常の動作要件を満たし、6台目が予備容量を提供するように設計できます。

正確な構成はシステムによって異なります。

17.2 ファン速度

ファンは必ずしも継続的に最大速度で回転させる必要はありません。

可変速運転により、熱需要に合わせて冷却出力を追従させることができます。

17.3 風向

風向は機器の設計と一致している必要があります。

最新のIT機器のほとんどは前面から背面への風向を採用していますが、一部の通信機器やネットワークスイッチでは異なる風向パターンが使用される場合があります。

17.4 騒音

エッジ機器は、オフィス、商業ビル、またはその他の人がいる環境に設置されることがあります。

ファン速度、ブレード設計、ベアリング構造、振動、取り付け方法、および気流の乱れはすべて、音響性能に影響を与える可能性があります。

17.5 保護

粉塵、湿度、または産業環境にさらされる設置場所では、ファンに適切な保護設計が必要になる場合があります。

必要な保護レベルは、実際の設置環境に応じて決定する必要があります。

18.実用的な適用例

遠隔通信施設に設置された小型のエッジコンピューティングキャビネットを検討します。

このキャビネットには、ネットワーク機器、コンピューティングモジュール、電源システム、および監視機器が収容されています。

IT負荷の合計は一日を通して変化します。

トラフィックが少ない時間帯には、機器の発生熱量は比較的少なくなります。

トラフィックのピーク時には、熱負荷が増加します。

従来の冷却システムでは、複数のファンを固定速度で運転する場合があります。

このアプローチは単純ですが、低負荷時には不要な電力を消費する可能性があります。

スマートファンアレイを使用すると、キャビネットを熱ゾーンに分割できます。

重要な機器の近くに温度センサーが設置されます。

低負荷時には、ファンアレイの一部のみが低速で動作します。

温度が上昇すると、追加のファンが自動的に起動します。

いずれかのファンが故障を報告した場合、コントローラーは残りのファンの出力を増加させ、アラームを生成します。

負荷が減少すると、コントローラーは徐々に風量を低減します。

この例は、インテリジェントな風量管理の主な価値を示しています。

システムは単に最大風量を提供するだけではありません。

機器が必要とする時に、必要な風量を提供します。

19.China Chungfo Fanの製品構成例

China Chungfo Fanは、さまざまな産業および商業用途向けに、DCファン、ACファン、ブロワー、クロスフローファン、軸流ファン、フレームレスファン、およびDC/ACモーターを開発・製造しています。

エッジコンピューティングや電子機器の冷却用途では、サイズだけで判断するのではなく、実際のシステム要件に応じて適切なファンを選択する必要があります。

ネットワークエンクロージャ内の局所的な冷却には、小型のDCファンを検討できます。

キャビネット全体の風量確保には、より風量の大きい軸流ファンを検討できます。

風路でより高い圧力や指向性のある送風が必要な場所には、小型のブロワーを検討できます。

China Chungfo Fanは、製品の設計・開発、金型開発、射出成形、SMT、完成品組立、販売、アフターサービスを網羅する統合的な製造体制を運用しています。

同社の生産能力には、自動SMTラインや、動的バランス試験装置、塩水噴霧試験装置、風洞・圧力試験装置、恒温恒湿槽、騒音試験施設、RoHS試験装置、ガウスメーター、恒温恒湿試験装置などの試験機器が含まれます。

同社はまた、異なる電圧、電流、速度、風量仕様、ワイヤー、コネクタ、構造構成など、カスタマイズされたファン要件にも対応した経験があります。

エッジデータセンターの冷却プロジェクトでは、設置可能なスペースや風路がエンクロージャごとに大きく異なる可能性があるため、このようなカスタマイズが役立ちます。

20.エッジデータセンター用ファンの製品選定パラメータ

エッジコンピューティング用途のファンを選択する際、エンジニアは複数のパラメータを総合的に評価する必要があります。

風量は最初のパラメータです。

これはファンが移動できる空気の量を示します。

静圧は2番目のパラメータです。

これは、抵抗に対して風量を維持するファンの能力を示します。

電圧はもう一つの重要なパラメータです。

小型システムでは、12 V、24 V、またはその他のDC電源アーキテクチャが使用される場合があります。

消費電流は電気設計や動作電力に直接影響を与えるため、この点も評価する必要があります。

回転速度は風量の可能性を理解するのに役立ちますが、RPMだけで実際の冷却性能を決定することはできません。

エッジ機器が人の近くに設置される場合、ノイズは重要な要素となります。

軸受の種類は、耐用年数、ノイズ、動作特性に影響を与える可能性があります。

動作温度は、想定される使用環境に合致している必要があります。

保護要件についても評価する必要があります。

最後に、ファンがスマートアレイの一部となる場合は、制御機能やフィードバック機能を考慮する必要があります。

21.小型DCファンが大型冷却ファンの補完に役立つ理由

大型冷却システムと小型局所冷却ファンは、必ずしも同じ目的を果たすわけではありません。

大型ファンは全体的な風量を提示・管理します。

小型ファンは局所的な熱問題を処理します。

例えば、小型のネットワークコントローラーは、メインキャビネットの風量が十分であっても、追加の風量を必要とする場合があります。

小型DCファンは、この局所的な風量を提供できます。

この階層化された戦略により、1つの小さな部品が追加冷却を必要とするという理由だけで、筐体全体を過剰に冷却する必要性を減らすことができます。

したがって、より効率的なシステム設計を支援できます。

22.モジュール式ファンアレイのメンテナンス面での利点

メンテナンスも重要な考慮事項の1つです。

モジュール式ファンアレイを使用すると、冷却装置全体を交換するのではなく、個々のファンモジュールを交換することができます。

これにより、予備部品の管理を簡素化できます。

地理的に分散した多くのエッジサイトを運用する企業にとって、ファンモジュールを標準化することは、メンテナンス手順の統一にもつながります。

技術者は故障したモジュールを交換し、より迅速にサイトを通常運用に戻すことができます。

正確なメンテナンス戦略は、機械的設計や、ファンアレイがホットスワップ（通電中の交換）に対応しているかどうかによって異なります。

23.将来のエッジコンピューティング負荷に対する拡張性

エッジコンピューティングのワークロードは一定ではありません。

現在適切に冷却されているキャビネットであっても、サーバー、通信機器、ストレージ、またはAI処理モジュールが追加で設置された後は、より大きな冷却能力が必要になる場合があります。

モジュール式ファンアレイは、スケールアップのための柔軟な手段を提供します。

システムの再設計時に、ファンモジュールを追加できる場合があります。

あるいは、十分な容量があれば、既存のファンをより高い回転数で動作させることもできます。

このモジュール性は、IT負荷が変化するたびに冷却システム全体を全面的に交換することを避けたいインフラ計画担当者にとって非常に価値があります。

24.冷却効率と機器の信頼性の関係

冷却効率は消費電力のみで評価すべきではありません。

主な目的は、機器を必要な動作条件内に維持することです。

風量が少なすぎると、部品温度が上昇する可能性があります。

風量が過剰な場合、エネルギー消費量と騒音レベルが無駄に増加する可能性があります。

理想的なシステムは、熱的安全とエネルギー効率のバランスを保ちます。

これが、インテリジェント制御が重要である理由です。

ファンアレイは、実際の動作条件に継続的に適応させる必要があります。

ASHRAEは、熱管理をコンポーネント温度、機器性能、および消費電力の間のバランスとして説明しています。

25.ファンアレイをアップグレードする際のよくある間違い

よくある間違いの一つは、フリーエアのCFMのみに基づいてファンを選択することです。

もう一つは、静圧を無視することです。

3つ目は、気流分布を分析せずにファンを増設することです。

4つ目は、すべてのファンを最大速度で運転することです。

5つ目は、十分なセンサーフィードバックを提供しないことです。

6つ目は、気流の方向を無視することです。

7つ目は、騒音と振動を見落とすことです。

8つ目は、ファンの故障に対する計画を怠ることです。

9つ目は、機械的には適合するが、必要な動作点に達していないファンを選択することです。

10番目は、冷却システムを完全な熱アーキテクチャの一部ではなく、独立したコンポーネントとして扱うことです。

26.アップグレードが必要かどうかを評価する方法

エッジデータセンターは、以下の条件の1つ以上が発生した場合、ファンアーキテクチャのアップグレードを検討する必要があります。

機器の吸気温度が不安定になっている。

ホットスポットが繰り返し発生する。

ファンが長時間最大速度で動作している。

冷却エネルギーの消費量が増加している。

既存の冷却システムに単一障害点がある。

メンテナンスに頻繁な手動点検が必要である。

リモート監視が不十分である。

コンピューティング負荷が増加している。

エンクロージャーのスペースが限られている。

現在の気流システムを簡単に拡張できない。

これらの条件が複数存在する場合、スマートファンアレイの方が柔軟な冷却アーキテクチャを提供できる可能性があります。

FAQ

27.1 スマート軸流ファンアレイとは何か？

スマート軸流ファンアレイとは、協調制御下で動作する軸流ファンのグループです。このシステムは、温度、速度、電流、またはその他のフィードバックを使用して、冷却需要に応じてファンの動作を調整できます。

27.2 なぜ大型ファン1台ではなく複数のファンを使用するのか？

複数のファンを使用することで、冗長性の向上、より柔軟な気流制御、容易なゾーニング、そして潜在的にメンテナンスの簡素化が可能になります。正しい選択は、システムの気流、圧力、スペース、コスト、および信頼性の要件によって異なります。

27.3 ファンアレイはエネルギー消費を削減できるか？

削減できます。可変速制御と適切な温度フィードバックを組み合わせることで、すべてのファンを常に最大速度で運転するのではなく、熱需要が低い期間には気流を減らすことができます。

27.4 小型DCファンはエッジデータセンターで役立つか？

はい。コンパクトなDCファンは、キャビネットレベルの気流では不十分なネットワーク機器、制御電子機器、電源モジュール、ストレージデバイス、その他のコンポーネントに対して局所的な冷却を提供できます。

27.5 軸流ファンの代わりにブロワーを使用すべきなのはどのような場合か？

用途がより指向性の高い気流や、狭い、あるいは制限された気流経路を通るより高い圧力を必要とする場合は、ブロワーを検討できます。軸流ファンは一般的に、比較的開かれた経路を通ってより大きな風量を移動させるのに適しています。

27.6 ファンアレイに温度センサーは必要ですか？

スマートアレイは、温度フィードバックから大きな恩恵を受けます。センサーを使用することで、制御システムは固定速度運転のみに頼るのではなく、実際の熱条件に対応できるようになります。

27.7 ファン冗長化はどのように信頼性を向上させますか？

システムに十分な予備容量が設計されていれば、1台のファンが故障しても他のファンが動作を継続できます。また、コントローラーがアラームを生成することで、保守担当者が故障したユニットを交換できるようになります。

27.8 エッジデータセンターのファンにはどの電圧を使用すべきですか？

普遍的な電圧要件はありません。適切な電圧は、機器の電気アーキテクチャによって異なります。一般的なDC構成には12 Vや24 Vがありますが、最終的な選択はシステムの電源設計に従う必要があります。

27.9 風量と静圧のどちらが重要ですか？

どちらも重要です。ファンは、実際のシステム圧力において必要な風量を提供しなければなりません。フリーエア（無負荷）時の風量だけでファンを選択すると、実際の環境では冷却が不十分になる可能性があります。

27.10 China Chungfo Fan はエッジアプリケーション向けに冷却ファンをカスタマイズできますか？

はい。China Chungfo Fan は、プロジェクトの要件に応じて、寸法、電圧、電流、速度、風量、配線、コネクタ、およびその他の構造的または電気的な仕様を含む、カスタマイズされたファンの要件をサポートできます。

最終結論

コンピューティング機器の高密度化、ワークロードの動的な変化、設置場所の小型化および地理的な分散化に伴い、エッジデータセンターの冷却要件は変化しています。

従来の固定速度ファンは単純な用途には適していますが、より要求の厳しいエッジ環境では、調整されたファンアレイアーキテクチャが有効です。

スマートな軸流ファンアレイの価値は、単にファンの数が多いことではありません。

その真の価値は、複数の気流モジュールをインテリジェントな制御、熱監視、冗長性、および柔軟な気流分配と組み合わせることにあります。

適切に設計されたシステムは、必要な場所に気流を供給し、冷却需要が低いときの不要な動作を減らし、ホットスポットに対応し、個々のファンの故障を許容し、メンテナンスを簡素化できます。

コンパクトなDCファンは局所的な冷却をサポートでき、ブロワーソリューションは追加の圧力や指向性の高い気流を必要とする制限された気流経路に対処できます。

したがって、エッジデータセンターにとって最も効果的な冷却戦略とは、必ずしも最大のファンや理論上の最大風量を持つシステムのことではありません。

それは、適切な風量を、適切な圧力で、適切な場所に、適切なタイミングで提供するシステムです。

エッジコンピューティングが電気通信、産業オートメーション、小売、輸送、ヘルスケア、スマートマニュファクチャリング、その他の分散型アプリケーションへと拡大し続ける中、インテリジェントな熱管理はますます重要になります。

慎重に設計されたファンアレイは、従来の空冷とより高度なインテリジェント熱管理との間の実用的な架け橋となります。

メーカーやシステムインテグレーターにとって重要なのは、最終的なファンアーキテクチャを選択する前に、完全な気流経路、熱負荷、制御戦略、冗長性要件、環境条件、および長期的なメンテナンス計画を評価することです。

そのアプローチは、より適応性が高く、保守が容易で、現代の分散型コンピューティングインフラストラクチャの実際の要件に沿ったエッジ冷却システムの構築に役立ちます。
