選択する際は DCファン 産業、電子、冷却アプリケーションの場合、お客様から最もよく寄せられる質問の 1 つは、「DC ファンには特別な配線が必要ですか?」です。

簡単に答えると必ずしもそうではありませんが、配線構成は従来のものとは異なります。 ACファン 極性、電圧、制御信号の接続に注意する必要があります。

この記事では、DC ファンの配線方法、そのセットアップの違い、そして ChangFo などの企業がどのようにインストールを簡素化しながらパフォーマンスと安全性を最大化しているかについて説明します。

1. 基本：DCファンの仕組み

DCファン（直流ファン）は、電流が一定方向に流れる直流電力を使用して動作します。ブラシレスモーター（BLDC）を介して電気エネルギーを機械エネルギーに変換し、安定した空気の流れと効率的な冷却を実現します。

交流電流で動作し、シンプルな 2 線式接続 (活線と中性線) を持つ AC ファンとは異なり、DC ファンは通常、3 線式または 4 線式セットアップを使用して、正確な速度制御とパフォーマンス監視を実現します。

2. 一般的なDCファンの配線タイプ

設計と用途に応じて、DC ファンはさまざまな配線構成で利用できます。

2線式DCファン

赤いワイヤー：プラス（+）

黒線：マイナス（–）

基本的な電源のみの接続。単純な冷却タスクに最適です。

3線式DCファン

赤：陽性

黒：ネガティブ

黄色または白: 速度フィードバック用のタコメーター (RPM 信号)。

電子機器やコンピューターの冷却ファンによく使用されます。

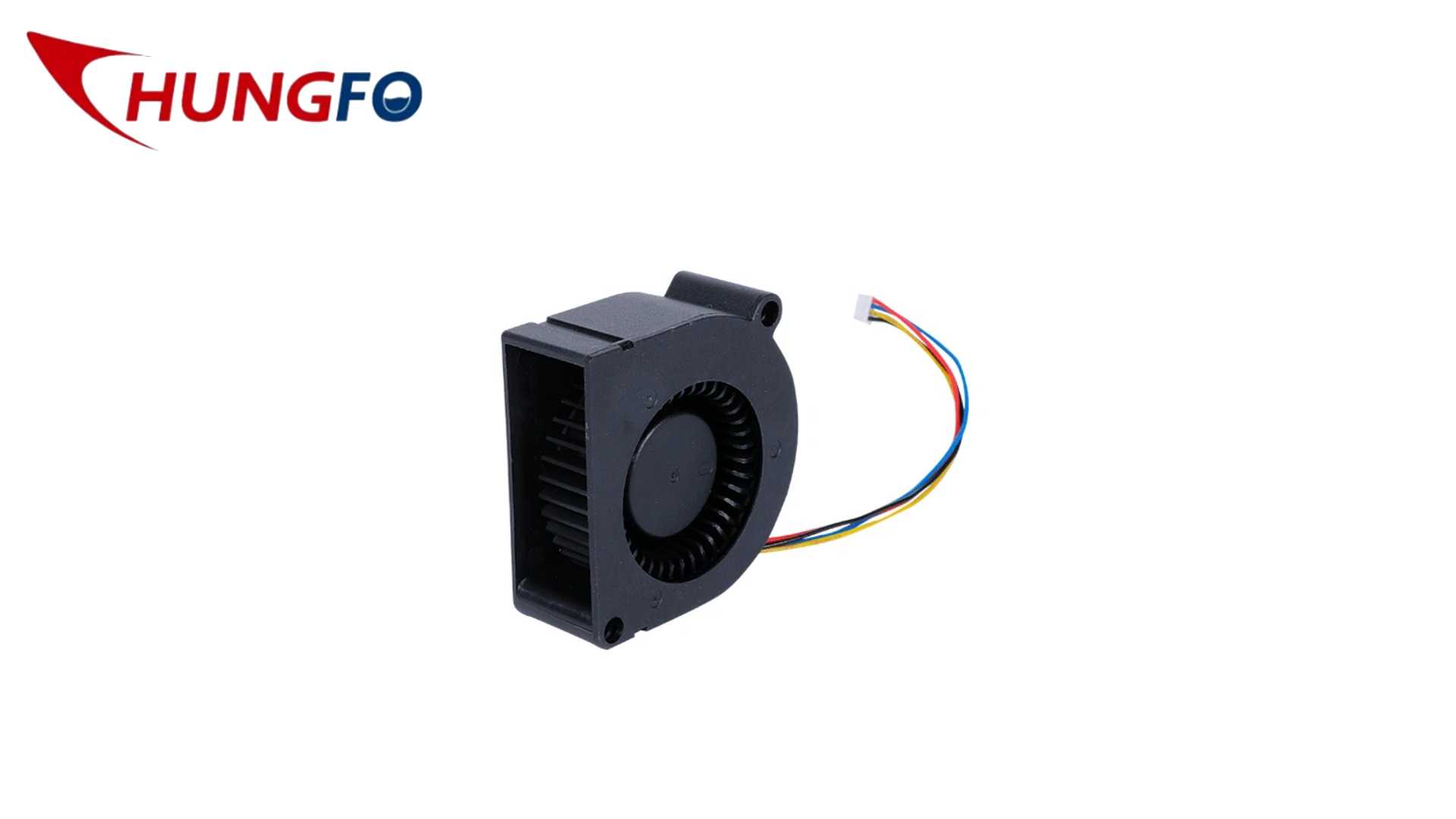

4線式DCファン

赤：パワー（＋）

黒：地面（–）

黄色: タコメーター信号

青: PWM（パルス幅変調）制御ライン

温度や負荷に基づいて正確な速度制御と自動調整が可能になります。

したがって、DC ファンには必ずしも「特別な」配線は必要ありませんが、安全で効率的な動作のためには正しいピン接続と制御回路が必要です。

3. 電圧と極性：設置上の重要な考慮事項

広い入力範囲 (例: 110V～240V AC) に耐える AC ファンとは異なり、DC ファンは電圧に敏感です。

一般的な定格電圧は、用途に応じて 5V、12V、24V、48V などがあります。

極性の反転や間違った電圧の供給などの不適切な配線は、次のような問題を引き起こす可能性があります。

モーターの焼損

RPM変動

コントローラーの故障

信頼性を確保するために、ChangFo などのメーカーのほとんどの産業用 DC ファンには逆極性保護が組み込まれており、配線ミスがあってもファンの安全性が確保されます。

4. コントローラーまたはアダプターは必要ですか?

ほとんどの場合、DC ファンには安定化 DC 電源またはドライバ ボードが必要です。

AC 入力のみのシステムの場合、正しい電圧を供給するために AC-DC コンバータが使用されます。

産業用冷却ファンやスマート電子システムなどの高度なアプリケーションでは、ファンを PWM 制御モジュールまたは温度センサーに接続できます。

これにより、速度の自動調整が可能になり、冷却性能とエネルギー効率の両方が向上します。

5. DCファンとACファンの配線：簡単な比較

機能 DCファン ACファン

電源タイプ 直流 交流

共通線 2～4線 2線

電圧範囲 5V～48V 110V～240V

PWMまたは電圧制御を制御 シンプルなオン/オフ

フィードバックタコメータ信号オプションフィードバックなし

主な用途：電子機器、自動化、精密冷却、HVAC、換気、高負荷冷却

そのため、DC ファンは配線が若干複雑ですが、優れた制御性、安全性、効率性を備えているため、現代のインテリジェント機器に最適です。

6. ChangFoの配線最適化ファンソリューション

ChangFo Electronic Technology Co., Ltd. では、お客様がパフォーマンスとインストールの容易さの両方を重視していることを理解しています。

そのため、当社が製造するすべての DC ファン、冷却ファン、産業用ファンは、シンプルな配線、安定した電圧許容範囲、プラグアンドプレイ統合を実現するように設計されています。

当社の利点:

スマートなデザイン: 色分けされた説明書が付いた、あらかじめマークされたワイヤー。

安全保護: 逆極性および過電流保護が内蔵されています。

カスタム電圧オプション: さまざまなシステムで 5V、12V、24V、48V が利用可能。

柔軟な制御: PWM、電圧調整、または温度ベースの制御をサポートします。

ファンを PCB システム、産業用制御キャビネット、または高性能電源モジュールに統合する場合でも、ChangFo ファンは配線から動作まで信頼性を保証します。

7. 最後に

DC ファンには特別な配線が必要ですか?

必ずしもそうではありませんが、パフォーマンスと寿命のためには適切な配線が重要です。

ファンの配線構成、電圧、制御方法を理解することで、スムーズな設置と長期にわたる動作が保証されます。

業界がよりスマートで、より静かで、より効率的な冷却を追求し続ける中、ChangFoは先進的な冷却技術を提供することに専念しています。 工業用ファン セットアップを簡素化しながら優れた結果をもたらすソリューション。
