現代の小型家電製品は、より小型化、静音化、高機能化、そして多機能性化が進んでいます。CPAP装置、小型空気清浄機、アロマディフューザー、個人用空気処理装置、電子冷却システム、あるいは小型家電製品は、机やベッドサイドテーブルの上でほとんどスペースを取りませんが、内部部品は依然として熱を発生するため、空気の流れを制御する必要があります。

これは重要な技術的課題を生み出す。限られた内部空間を通して、小型デバイスが許容範囲内の温度、騒音、エネルギー消費、信頼性、および製品サイズを維持しながら、十分な空気を循環させるにはどうすればよいか？

多くの用途では、小型DC遠心ブロワー効果的な解決策を提供する。

従来の開放型軸流ファンとは異なり、遠心式ブロワーはより指向性の高い気流経路を通して空気を送るように設計されており、コンパクトな構造内で有効な静圧を発生させることができます。そのため、ダクト、フィルター、狭い通路、熱源、または気流抵抗を生み出すその他の部品を空気が通過する必要がある場合に、この技術は特に有効です。

CPAP装置において、空気の流れと圧力は装置構造の基本要素です。小型の家庭用電化製品においても、同じ空気の流れ技術は、冷却、換気、ろ過、循環、臭気対策、放熱などにも応用できます。

したがって、メーカーにとって適切な小型送風機を選ぶことは、単に回転数の高いファンを選ぶという問題ではありません。真のエンジニアリング課題は、風量、圧力、騒音、熱性能、消費電力、寸法、制御要件、そして期待される動作寿命を整合させることです。

小型デバイスにおいて熱管理の重要性が高まっている理由

小型家電への傾向は、困難な技術的矛盾を生み出している。

消費者はコンパクトな製品を求めているが、そうした製品内部の電子部品は依然として熱を発する。モーター、制御基板、電源、センサー、発熱体、充電回路、プロセッサ、LEDモジュール、その他の電子部品はすべて内部温度の上昇に寄与する。

製品が小さくなると、自然対流に利用できる空間も小さくなる。

大型家電製品は内部容積が十分にあるため、熱が自然に拡散する可能性がある。一方、小型家電製品にはそのような利点はない。熱は特定の部品周辺に蓄積され、局所的な高温箇所が生じる可能性がある。

これらのホットスポットは、部品の寿命、電気的安定性、プラスチック製筐体の温度、音響性能、および製品全体の信頼性に影響を与える可能性があります。

小型の直流遠心送風機は、制御された気流経路を確立することで、この問題を解決するのに役立ちます。

設計者は、受動換気だけに頼るのではなく、送風機を使用して特定の吸気口から空気を吸い込み、特定の熱源または排気口に向けて排出することができる。

これは、内部構造が複雑な場合に特に役立ちます。

例えば、空気清浄機は、比較的小型の筐体内にフィルター、モーター、制御基板、電源、センサー、排気口などを内蔵している場合があります。アロマディフューザーは、制御回路、ミスト発生システム、照明部品、コンパクトな空気流路などを内蔵している場合があります。CPAP装置は、送風機、制御電子機器、圧力感知部品、加湿関連部品、チューブ接続部などを内蔵している場合があります。

用途ごとに必要な空気流量は異なるが、根本的な工学的課題は共通している。それは、限られた空間内で熱と空気を適切に管理する必要があるということだ。

遠心送風機が標準的な軸流ファンよりも適している理由

軸流ファンこれらは、空気が比較的自由に開放された空間を流れるような用途に最適です。

しかし、多くの小型製品は開放的な空気の流れを確保できない。

空気は、狭いダクト、フィルター、グリル、熱交換器、筐体、または配管システムを通過する必要がある場合があります。これらの構成要素はすべて抵抗を生み出します。

遠心式送風機は、インペラとハウジングを通して空気の流れの方向を変えます。この構造により、送風機はより指向性の高い空気の流れと有効な静圧を生み出すことができます。

この特性は、CPAPシステムにとって特に重要である。

CPAP装置は、単に筐体内部にそよ風を起こすだけでは不十分です。接続された空気流路を通して、制御された空気を供給する必要があります。そのため、送風機は圧力と空気の流れを制御するシステムにおいて重要な役割を担います。

CPAPの設計について論じた工学文献では、遠心送風機は、そのコンパクトなサイズと、システム抵抗下で必要な空気流量を生成できる能力から、適切な構造であるとされている。

同じ原理は、小型家電製品にも適用できる。

空気清浄機に抵抗の大きいフィルターが搭載されている場合、ファンはフィルターによって生じる圧力低下にもかかわらず、空気の流れを維持しなければならない。

アロマディフューザーが狭い内部通路を使用する場合、空気の流れ源は通路を通して十分な流量を維持する必要があります。

小型の電子機器筐体にヒートシンクと限られた通気口が含まれている場合、冷却ファンは筐体によって生じる抵抗を克服しなければならない。

したがって、ファンの選定においては、風量だけでなくシステム全体を考慮する必要がある。

CPAP装置において、どのような熱的な問題が発生する可能性があるか？

CPAP装置は、空気の流れを生み出す部品自体が熱を発生させる可能性があるという点で、特に興味深い。

直流モーターは電気エネルギーを機械エネルギーに変換するが、入力エネルギーのすべてが有効な機械的出力になるわけではない。エネルギーの一部は熱として失われる。

そのため、送風機は筐体内部の熱源となる可能性がある。

さらに、圧縮と圧力発生によって、移動する空気の温度が上昇する可能性があります。CPAPの熱力学を調べた研究では、送風機の効率が悪いと送風機周辺に熱が発生すること、また空気の圧縮も気流温度の上昇に寄与することが指摘されています。

これにより、いくつかの熱的な考慮事項が生じる。

まず一つ目はモーターの温度です。

送風機を長時間連続運転すると、モーターの損失によって内部温度が徐々に上昇する可能性があります。短時間の実験室試験では問題なく動作しているように見えたモーターでも、長時間運転後には異なる挙動を示すことがあります。

2つ目は制御エレクトロニクスです。

送風機は、モータードライバー、センサーシステム、電力変換回路、または制御基板と連携して動作する場合があります。これらの電子部品も熱を発生します。

3つ目は、周囲の囲いです。

送風機が換気の限られたコンパクトなプラスチック製筐体内に設置されている場合、モーターや電子機器の周囲に熱がこもる可能性があります。

4つ目は、気流温度です。

送風機によって発生する気流は、下流側の部品の温度やシステムを通して送られる空気の温度に影響を与える可能性があります。

そのため、熱管理は完全に独立した問題として扱うのではなく、気流設計と併せて検討されるべきである。

連続運転には安定した熱性能が求められる

CPAP装置は一般的に、睡眠中の長時間稼働を想定して設計されています。

これは、熱設計は短時間の試験のみに基づいて行うことはできないことを意味する。

ファンや送風機は10分間はうまく機能するかもしれませんが、数時間後には温度の変化は大きく異なる可能性があります。

気温が上昇すると、いくつかのことが変化する可能性がある。

モーターの巻線抵抗が増加する可能性があります。

ベアリングの状態は変化する可能性があります。

電子部品は、追加の熱ストレスを受ける可能性があります。

プラスチック素材はより高い温度に耐えることができる。

潤滑特性は変化する可能性がある。

機械部品や気流条件の変化に伴い、騒音特性も変化する可能性がある。

したがって、製造業者にとって正しいアプローチは、現実的な運転条件下で送風機を評価することである。

試験では、電圧、空気流量、静圧、周囲温度、動作時間、設置方向、筐体構造、および実際の空気抵抗を考慮する必要があります。

送風機の仕様は、最終製品とは切り離して評価すべきではない。

CPAPアプリケーションにおいて低騒音が重要な理由

熱管理は、CPAP送風機の問題の一側面に過ぎない。

騒音も同様に重要です。

CPAP装置は、多くの場合、使用者のベッドサイドに長時間置かれます。そのため、静かな寝室では、機械的または空気力学的騒音がわずかに増加するだけでも、気になることがあります。

したがって、送風機は圧力、風量、速度、効率、および音響性能のバランスを取る必要がある。

速度を上げると、より大きな気流と圧力が得られるが、同時に空力騒音と機械騒音も増加する可能性がある。

目標は単に最速のモーターを選ぶことではない。

その代わりに、インペラの形状、モーターの設計、ハウジングの構造、空気流路、ベアリングシステム、速度制御方法、および設置設計のすべてが連携して機能する必要がある。

これが、要求の厳しい用途で使用される小型遠心送風機が、一般的な小型冷却ファンよりもはるかに高度な構造を持つことができる理由の一つである。

気流、圧力、熱の関係

ファン選びでよくある間違いの一つは、風量（CFM）だけに注目してしまうことです。

抵抗がゼロまたは非常に低い状態で測定された空気流量は、必ずしも完成品内部でファンが供給する空気流量を表すものではありません。

システムには、フィルター、ダクト、グリル、チューブ、ヒートシンク、曲がり部、バルブ、またはその他の制限部が含まれる場合があります。

抵抗が増加すると、送風機の動作点が変化する。

このため、技術者は圧力流量曲線を調べ、実際の運転点を特定する必要がある。

開放空気流量定格の高い送風機は、制限のあるシステムでは性能が低下する可能性がある。

逆に、適切な圧力能力を備えた送風機であれば、システム内の抵抗が増加した場合でも、有効な空気流量を維持できる可能性がある。

熱性能はこの関係性と関連している。

送風機がシステムとの適合性が低いために非効率的に運転せざるを得ない場合、有効な風量が不足したままで、電力入力が増加する可能性がある。

これは不必要な熱を発生させる可能性がある。

したがって、適切な送風機を選定することで、電力入力と有効風量の関係を改善し、熱効率の向上に貢献することができる。

コンパクトなCPAP設計がパッケージング上の課題を生み出す

スペースもまた、重要な考慮事項の一つです。

CPAP装置は、家庭での使用はもちろん、多くの場合、旅行にも持ち運べるように設計されている。

したがって、送風機は限られた内部容積内に収まる必要がある。

設計者は、送風機の外形寸法、吸気口の位置、排気口の位置、取り付け穴、ケーブルの配置、制御インターフェース、および周囲のクリアランスを考慮する必要があります。

送風機は、独立した部品としてのみ評価することはできない。

それは全体の機械構造に適合しなければならない。

コンパクトな遠心式設計は、大きな開放型の軸方向気流経路を必要とせず、ハウジングを通して気流の方向を変えることができるため、利点となる。

これにより、エンジニアはコンパクトな内部空気流路をより容易に設計できるようになる。

空気清浄機はどうでしょうか？

小型空気清浄機にも、同様の熱および空気の流れの原理が適用されます。

小型空気清浄機には、空気の流れに大きな抵抗を生み出すフィルターシステムが搭載されている場合がある。

同時に、モーターと電子機器は熱を発生する。

したがって、ファンはシステムレベルで2つの機能を果たす必要がある。

フィルターを通して空気を循環させ、望ましい空気循環を維持するのに役立つ必要がある。

また、製品アーキテクチャで必要とされる場合は、内部コンポーネントの換気にも対応する必要があります。

現代の小型空気清浄機は、静音性を重視していることが多い。例えば、家庭用小型空気清浄機は、複数のファン速度や低騒音運転モードを備えており、家庭用製品において気流制御と音響性能が密接に関連していることを示している。

適切に選定された小型遠心送風機は、製品が密閉されたフィルターやダクト構造を通して特定の方向に空気の流れを必要とする場合に特に有効です。

アロマディフューザーにも空気の流れの制御が必要です

アロマディフューザーも、空気の流れが製品性能に影響を与える小型家電製品の一例である。

アロマデバイスには、周囲に香りを拡散させるための小型ファンや送風システムが内蔵されている場合がある。

この製品は通常、寝室、オフィス、リビングルーム、その他の静かな場所に設置されるため、過度の騒音はユーザーエクスペリエンスを低下させる可能性があります。

アロマディフューザーの物理的なサイズも、モーターと空気流路に利用できるスペースを制限する要因となる。

市販のアロマディフューザー製品の中には、DC12V入力とコンパクトな内部気流構造を採用しているものがあり、この製品カテゴリーにおける小型気流部品の重要性を示している。

この種の用途では、ファンに極めて高い圧力は必ずしも必要ありません。むしろ、エンジニアはコンパクトなサイズ、安定した気流、低消費電力、低騒音、そして長い動作寿命を優先する場合があります。

12ボルトDCファンが小型製品に役立つ理由

A12ボルトDCファン12Vは電子機器や組み込みシステムですでに広く使用されているため、多くの低電圧製品にとって魅力的な選択肢となり得る。

既存の電力アーキテクチャとの統合を簡素化できる。

しかし、電圧だけではファンが適切かどうかは判断できません。

エンジニアは以下を評価する必要があります。

定格電圧

動作電圧範囲

現在の消費量

スピード

気流

静圧

ノイズ

支持構造

動作温度

平均寿命

モーター保護

コネクタ構成

取り付け寸法

制御方法

CPAPシステムやその他の重要な製品の場合、これらのパラメータは実際の使用要件に基づいて評価されるべきである。

電圧定格が便利な小型ファンであっても、圧力性能、騒音、温度範囲、信頼性が用途に合わない場合は、不適切となる可能性がある。

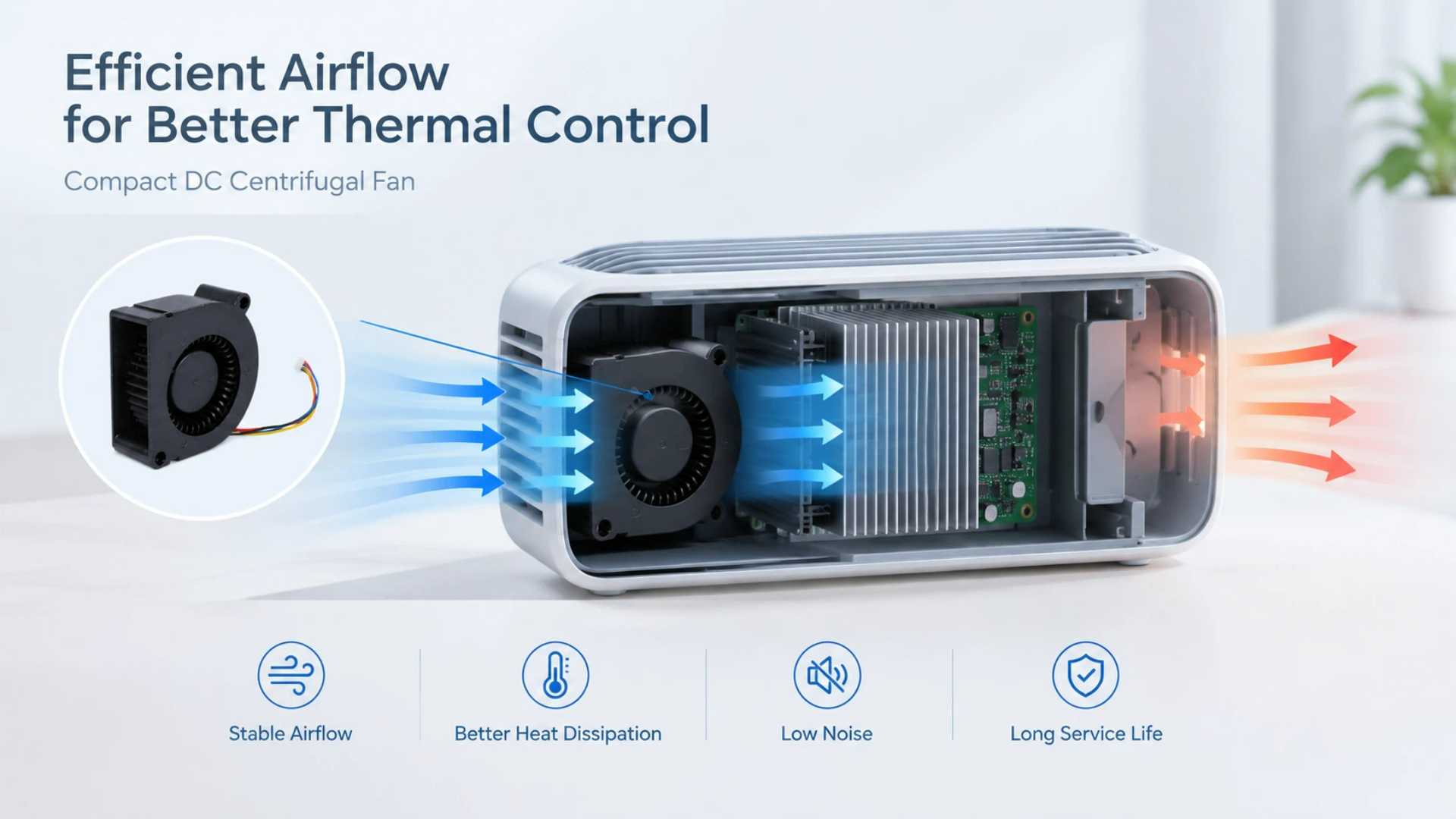

小型送風機が内部の高温箇所を減らすのに役立つ仕組み

小型送風機の最も実用的な熱的利点は、局所的な高温箇所を低減できることである。

モータードライバーと電源回路を収めたコンパクトな筐体を想像してみてください。

強制的な空気の流れがないと、熱が電子部品の周囲に集中してしまう可能性があります。

適切な空気の流れ経路を設計することで、より冷たい外気を筐体内に取り込むことができ、同時に暖かい空気を排気口へと導くことができる。

したがって、送風機は再現性のある熱経路を確立することができる。

重要な点は、送風機が単に筐体内部に熱風を無作為に循環させるだけではいけないということだ。

空気の流れは意図的に設計されるべきである。

空気は比較的涼しい場所から流入し、関連する発熱部品を通過するか、その近くを通過し、適切な排気口から排出されるべきである。

ここで、システムレベルのエアフロー設計が重要になってくる。

ファンハウジングとエアフローチャネル設計の役割

遠心送風機の筐体は、単に保護するだけのものではない。

それは、空気の流れの方向、圧力の発生、漏れ、騒音、およびシステム効率に影響を与えます。

設計の不十分な空気流路は、乱流や不必要な圧力損失を引き起こす可能性がある。

急な曲がり角、急激な面積変化、狭い通路、そして不適切な位置にある吹き出し口などは、いずれも有効な空気の流れを阻害する可能性がある。

したがって、送風機と製品筐体は一体の空気の流れシステムとして捉えるべきである。

メーカーが高性能な送風機を選定したとしても、製品ダクトの設計が不十分であれば、最終的な性能は期待外れに終わる可能性がある。

だからこそ、プロトタイプのテストは不可欠なのです。

BLDC技術が長期運用において魅力的な理由

ブラシレスDCモーター技術は、従来のブラシ付きモーターに伴う機械的な整流を必要としないため、効率的で制御可能な動作を実現できることから、小型の送風製品に広く採用されています。

長時間稼働を必要とする用途においては、速度を電子的に制御できる機能も有用となる。

制御装置は、システムの需要に応じて送風機の速度を調整できます。

例えば、空気清浄機は、フィルターの抵抗値や空気質の要求が変化すると、空気の流れを増加させる場合があります。

小型冷却システムは、内部温度が低いときは速度を落とし、温度が上昇すると速度を上げることができる。

CPAPシステムは、圧力調節機構の一部として、制御された送風機の動作を利用することができる。

CPAP用送風機の中には、用途に応じて精密な制御が重要となるため、DCブラシレスモーターと電子速度制御を採用しているものがある。

ファン選びはシステムから始めるべき理由

最高の送風機とは、必ずしも風量が最も大きい送風機ではない。

最適な送風機とは、実際のシステム動作点において必要な性能を発揮できる送風機のことである。

エンジニアはまず、アプリケーションを定義することから始めるべきである。

必要な風量はどれくらいですか？

どのようなプレッシャーを克服しなければならないのか？

利用可能なスペースはどれくらいありますか？

予想される外気温は何度ですか？

製品はどのくらいの時間連続稼働しますか？

許容できる騒音レベルはどのくらいですか？

利用可能な電圧はどれくらいですか？

必要な制御信号は何ですか？

達成すべき信頼性目標は何ですか？

どのような資格や書類が必要ですか？

これらのパラメータが分かれば、より科学的に送風機を選定することができる。

その他の電子機器および家庭用機器における小型ファン

小型気流ソリューションへの需要は、CPAP装置にとどまらず、はるかに広範囲に及んでいる。

小型冷却ファンや送風機は、電子制御システム、通信機器、電源装置、充電機器、実験機器、家電製品、携帯機器などでますます広く使用されている。

小型家電製品の場合、直接冷却するためにファンが必要になる場合があります。

結露を防ぐために、空気の流れが必要になる場合もある。

また、空気の流れを利用して香りを拡散させる方法もある。

電源装置周辺の換気が必要になる場合もある。

別の方法としては、送風機を使ってフィルターを通して空気を送る方法もある。

これらの用途では必要な空気流量は異なりますが、基本的な設計原理は似ています。

ファンは、限られたスペース内で確実に動作しながら、適切な圧力で適切な風量を作り出す必要がある。

Rocket RCファンは、より広範な小型ファン市場においてどのような位置づけにあるのか？

「ロケットRCファン」という言葉は、小型機器や模型関連の用途における、コンパクトな空気流量と冷却性能を必要とする用途に関連付けられています。

重要な工学的教訓は、特定の製品カテゴリーの名前ではなく、小型デバイスであっても厳しい熱管理要件を満たす必要があるという事実である。

RC機器、電子モジュール、小型モーター、バッテリー、制御システムなどは、そのコンパクトなサイズにもかかわらず、熱を発生する可能性がある。

小型ファンを使えば、これらの部品から熱を逃がすのに役立ちます。

これは、家庭用電化製品にも当てはまる、より広範な原則を示している。

小型化によって熱問題が解消されるわけではない。

それはしばしば、熱管理をより困難にする。

AC/DC小型ファンの方が適している場合

すべての用途に遠心送風機が必要なわけではありません。

製品に高い静圧よりも単純な換気や冷却が必要な場合は、AC/DC小型ファンの方が適しているかもしれません。

例えば、大きな通気口を備えた筐体には、小型の軸流ファンが適している場合がある。

電源装置の筐体には、簡単な空気交換が必要な場合がある。

制御盤は継続的な換気が必要な場合がある。

小型の電子機器筐体の場合、ヒートシンクに直接空気を流す必要がある場合があります。

重要なのは、ファンの構造を空気抵抗に合わせることです。

空気の流れ経路が開放されている場合、軸流ファンは効率的かつ経済的になり得る。

空気の流れ経路が制限されている場合は、遠心式送風機の方が適しているかもしれません。

熱設計においては、製品のライフサイクル全体を考慮する必要がある。

熱管理とは、単に最初のテストに合格することだけを意味するものではありません。

製品はその寿命期間中に様々な環境にさらされる可能性がある。

埃が溜まると、空気の流れに対する抵抗が増加する可能性があります。

フィルターが詰まることがあります。

周囲の温度は変動する可能性があります。

ベアリングは摩耗する可能性があります。

電子部品は経年劣化する。

プラスチック部品は特性が変化する可能性がある。

したがって、メーカーはファンの性能が時間とともにどのように変化するかを考慮する必要がある。

空気清浄機の場合、フィルターの目詰まりは特に重要です。

小型電子機器の場合、埃の蓄積は換気に影響を与える可能性があります。

CPAPシステムにおいては、長時間の稼働が求められるため、信頼性と安定した性能が特に重要となる。

製造品質はファン設計と同じくらい重要です

優れたファン設計には、安定した製造品質が不可欠である。

インペラは寸法精度を維持しなければならない。

モーターには安定した電気特性が必要である。

住宅には一貫した形状が必要である。

ベアリングシステムは信頼性が高くなければならない。

ローターのバランスは振動と騒音に影響を与える。

組み立て品質は長期的な性能に影響を与える。

B2B顧客にとって、これはサプライヤーの評価には製品カタログ以上のものが含まれるべきだということを意味する。

製造業者は、生産能力、試験設備、品質管理、材料管理、工程管理、およびアフターサービスについて検討すべきである。

中国忠発扇は、DCファン、ACファン、ブロワー、クロスフローファン、フレームレスファン、DCモーター、ACモーターなどの熱管理製品に特化しており、製品開発、金型製作、射出成形、SMT、組立、販売、アフターサービスまでを網羅する統合的な製造能力を有しています。

アプリケーションのマッチングにはテストが不可欠です

送風機は、最終製品を想定した条件下で試験を行うべきである。

重要な試験には、気流測定、静圧測定、騒音試験、温度試験、振動試験、耐久試験、および電気安全評価などが含まれる。

要求の厳しい用途においては、エンジニアはファンがさまざまな電圧および温度条件下でどのように動作するかも検証する必要がある。

室温で優れた性能を発揮する製品でも、高温の環境下では同じ結果が得られない場合があります。

同様に、屋外では静かなファンでも、設計の悪いダクト内に設置すると、著しく騒音が大きくなる可能性がある。

したがって、ファン単体をテストするよりも、アセンブリ全体をテストする方がより有意義である。

カスタマイズされたファンパラメータの重要性

標準的なファンモデルは便利ですが、OEM用途ではカスタマイズが必要になることがよくあります。

顧客によっては特定の電圧を必要とする場合があります。

必要な風量は、2つの標準モデルの中間値となる場合があります。

取り付け寸法には制限がある場合があります。

コネクタの交換が必要になるかもしれません。

ケーブルの長さを調整する必要があるかもしれません。

制御方式によっては、PWM入力が必要となる場合がある。

騒音規制によっては、インペラの設計を変更する必要があるかもしれません。

動作温度によっては、特定の材料やベアリングが必要となる場合があります。

そのため、OEMおよびODM開発が可能なサプライヤーは、付加価値を提供できるのです。

標準的なファンに合わせて製品設計を強制するのではなく、最終製品に合わせて空気の流れを最適化することができる。

CPAP装置および小型機器の実践的な選定プロセス

実用的な選定プロセスは、製品の実際の空気の流れ経路から始めることができる。

まず、必要な風量を決定します。

次に、システムの抵抗を計算または測定します。

第三に、必要な圧力を特定する。

第四に、利用可能な設置スペースを特定する。

第5に、電圧と電気的要件を定義する。

第六に、許容騒音レベルを設定する。

第7に、予想される稼働期間を決定する。

第八に、周囲温度と内部の熱環境を評価する。

9番目に、適切なファンまたはブロワーの構造を選択します。

10番目に、プロトタイプのテストを実施する。

このプロセスにより、カタログに記載されている風量数値のみに基づいてファンを選定するリスクを軽減できます。

熱管理が製品の信頼性を向上させる理由

温度は、電子部品に影響を与える最も重要な環境要因の一つである。

過剰な熱が蓄積すると、部品へのストレスが増加する可能性がある。

冷却ファンは、制御された空気の流れ経路を確立することで、筐体内の温度差を低減するのに役立ちます。

これは、より安定した運転条件に貢献する可能性がある。

しかし、ファンによる冷却は、適切な部品選定や熱設計の代替手段として扱うべきではありません。

熱源、ヒートシンク、筐体、空気の流れ経路、ファンはすべて連携して機能する必要があります。

静音設計

静寂はシステム全体から始まる。

モーター、ベアリング、インペラ、ハウジング、取り付け構造、空気流路、および排気口の形状はすべて、音響性能に影響を与える可能性があります。

機械的な振動は筐体内部に伝わる可能性がある。

空気の乱れは広帯域ノイズを発生させる可能性がある。

急激な空気の流れの制限は、追加の騒音を発生させる可能性がある。

取り付けが緩いと振動が増加する可能性があります。

したがって、低騒音ファンの設計は、部品面とシステム面の両方の観点から検討されるべきである。

これは特に、寝室用電化製品、アロマ機器、個人用空気清浄装置、CPAP装置にとって重要です。

小型家電には小さなファン以上のものが必要な理由

小さいファンが必ずしも優れているとは限らない。

ファンが小さすぎる場合は、必要な風量を得るために非常に高速で運転する必要があるかもしれません。

速度が上がると、騒音とエネルギー消費量が増加する可能性がある。

ファンが大きすぎる場合、製品に収まらない可能性があります。

圧力性能が不十分な場合、ファンをフィルターやダクトの後ろに設置すると、空気の流れが急激に低下する可能性があります。

したがって、最適な解決策はバランスの取れた設計である。

ファンは、製品に組み込めるほど小型でありながら、許容できる速度で十分な風量と圧力を確保できるものでなければならない。

CPAPと家庭用電化製品は共通の技術的課題を抱えている

一見すると、CPAP装置とアロマディフューザーにはほとんど共通点がないように思える。

一つは医療機器です。

もう一つは家庭用電化製品です。

しかし、気流工学の観点から見ると、両者は重要な課題を共有している。

どちらも、コンパクトな構造物内部における空気の流れを制御する必要がある。

どちらも低騒音動作の恩恵を受けることができる。

どちらも設置スペースが限られている。

どちらも長期間稼働する可能性がある。

どちらの場合も、発熱と空気抵抗を慎重に考慮する必要がある。

違いは、求められる性能レベルと規制環境にある。

CPAPをはじめとする医療機器においては、部品の選定は、該当する機器規格、リスク分析、検証、および製造元の要件に基づいて行う必要があります。汎用の小型ファンは、十分な風量を生み出せるという理由だけで、医療機器として承認されていると決して考えてはいけません。

中国忠佛扇のコンパクト熱管理における役割

製品メーカーにとって、ファンサプライヤーは熱工学サプライチェーンの重要な一部です。

中国忠発扇は、電子機器および家電製品向けに様々な熱管理部品を開発・製造しています。

製品ラインナップには、DCファン、ACファン、遠心送風機、クロスフローファン、フレームレスファン、DCモーター、ACモーターが含まれます。

製造プロセスは、製品設計・開発、金型開発、射出成形、SMT（表面実装技術）、完成品組立、品質管理、販売、アフターサービスといった工程を統合したものです。

試験機能には、気流・圧力試験、動的バランス試験、騒音試験、温度・湿度試験、高温・低温試験、塩水噴霧試験、電気試験、材料適合性検証などが含まれます。

OEM顧客にとって、この統合的なアプローチは、汎用カタログ製品を購入するのではなく、実際の用途に応じてファンを評価することを容易にします。

新しい家電製品に最適な小型扇風機の選び方

新しいCPAP関連システム、空気清浄機、アロマディフューザー、または電子機器を開発する際、エンジニアは「どのファンが一番小さいか？」という質問から始めるべきではありません。

より良い質問は次のとおりです。

「システム全体には、どの程度の風量と圧力性能が求められますか？」

その後、設計者は適切なファンサイズを決定できる。

最終的な決定においては、空気流量、圧力、騒音、消費電力、温度、寸法、信頼性、制御性、および製造要件のバランスを考慮する必要がある。

このアプローチは、プロトタイプ開発中に発生する多くの一般的な問題を未然に防ぐことができる。

小型熱管理ファンの将来動向

将来の小型家電製品は、より多くの電子部品や機能を内蔵しながら、さらに小型化が進む可能性が高い。

これは、熱管理の重要性がますます高まることを意味する。

スマートファン制御により、システムは温度、圧力、動作モード、またはセンサーからのフィードバックに応じて風量を調整できるようになる可能性があります。

BLDC技術は、精密な速度制御を可能にする。

インペラの設計を改良することで、効率を向上させることができる。

より優れた住宅構造は、空気の流れの損失を減らすことができる。

バランスを改善することで振動を軽減できます。

より高度な材料を用いることで、耐熱性と耐久性を向上させることができる。

その結果は、単にファンが小さくなるというだけではないだろう。

業界は今後、よりスマートで用途に特化した気流モジュールにますます注力していくでしょう。

結論

小型DC遠心送風機は、コンパクトな機器におけるいくつかの重要な課題を解決することができる。

CPAP装置において、送風機は、空気流量、圧力、騒音、コンパクトな筐体、長時間の運転、および熱特性をすべて総合的に考慮する必要がある、厳しい環境下で動作しなければなりません。

送風機自体がモーターの損失や圧縮によって熱を発生するため、熱管理は設計全体において重要な要素となる。

同様の原理は、空気清浄機、アロマディフューザー、携帯型空気処理装置、電子機器筐体、その他の小型製品といった小型家電製品にも適用される。

12ボルトDCミニファンは低電圧用途で役立ちますが、Rocket RC Fanは小型機器における熱管理の重要性を示す好例と言えるでしょう。AC/DC小型ファンは、高い静圧よりも単純な換気が必要な場合に実用的な選択肢となります。

しかし、最も重要な原則は変わらない。ファンの選定は、空気の流れ全体を考慮して行うべきである。

風量、静圧、騒音、温度、消費電力、寸法、信頼性、制御性、製造品質はすべて総合的に評価する必要がある。

製品メーカーにとって、経験豊富な熱管理サプライヤーと協力することで、開発プロセスを短縮し、最終製品の一貫性を向上させることができます。

中国忠彪扇は、さまざまな熱管理および気流用途向けに、幅広い種類の直流および交流ファン、送風機、クロスフローファン、フレームレスファン、モーターを提供しており、OEMの要件をサポートする統合された開発および製造能力を備えています。

よくある質問

Q1. CPAP装置に遠心送風機が使用されるのはなぜですか？

遠心送風機は、コンパクトなシステムにおいて、指向性のある気流と有効な静圧を提供できます。CPAPの気流は定められた経路を通る必要があるため、自由気流に加えて圧力性能も重要です。

Q2. CPAPの送風機は熱も発生させますか？

はい。モーターの損失によって熱が発生し、空気の圧縮によっても気流温度が上昇する可能性があります。したがって、送風機はシステム内において、気流源であると同時に潜在的な熱源としても考慮する必要があります。

Q3. 標準的な軸流ファンでCPAPブロワーを代用できますか？

必ずしもそうとは限りません。軸流ファンは開放空間での冷却に適していることが多い一方、CPAPシステムでは、制限された空気流路を通して制御された空気流量と圧力が必要となります。最終的な選定は、システム全体の要件と該当する医療機器の要件に基づいて行う必要があります。

Q4. 小型遠心送風機は空気清浄機に使用できますか？

はい。空気をフィルターや狭い内部通路に通す必要がある場合に役立ちます。送風機は、フィルター抵抗、必要な風量、騒音目標、および設置可能なスペースに応じて選定する必要があります。

Q5. 小型ファンはアロマディフューザーに使用できますか？

はい。小型ファンは、製品の構造によっては、香りを拡散させたり、内部換気を行ったりするのに役立ちます。特に寝室や家庭での使用においては、低騒音とコンパクトなサイズが重要です。

Q6. 小型DCファンを選定する際に、エンジニアは何を考慮すべきでしょうか？

重要なパラメータには、電圧、電流、風量、静圧、速度、騒音、寸法、ベアリングの種類、動作温度、期待寿命、制御方法、および設置要件が含まれます。

Q7. 12ボルトDCのミニファンは、すべての低電圧機器に適していますか？

いいえ。電圧は選定要素の一つにすぎません。ファンは、用途に応じた風量、圧力、騒音、温度、信頼性、寸法などの要件も満たす必要があります。

Q8. 小型家電製品において、熱管理が重要な理由は何ですか？

コンパクトな筐体は、自然放熱のためのスペースが限られています。強制的な空気の流れを利用することで、電子部品から熱を逃がし、局所的な温度上昇を抑えることができます。

Q9. 回転数が高いほど、冷却性能は向上するのでしょうか？

いいえ。回転速度を上げると風量は増えるかもしれませんが、騒音、消費電力、振動、発熱量も増加する可能性があります。最適な動作点はシステム全体によって異なります。

Q10. 中国忠佛扇は、カスタマイズされた扇風機を提供できますか？

中国忠発扇風機は、直流・交流ファン、送風機、クロスフローファン、フレームレスファン、モーターを提供しており、用途要件に応じたOEM向け製品開発およびカスタマイズをサポートできます。
