電子製品が小型化、高性能化、そして高機能化するにつれて、放熱は小型デバイス設計における最も重要なエンジニアリング課題の一つになっています。最新の制御基板、通信機器、医療機器、スマート家電、産業用コントローラー、充電システム、組み込みコンピューター、携帯型電子製品には、より小さな物理スペースでより高い性能を提供することが求められています。この傾向は明らかな矛盾を生み出します。電子部品はより多くの熱を発生させる一方で、熱管理に利用できるスペースはより小さくなっているのです。

A 小型冷却ファンは、この問題に対する実用的な解決策を提供します。自然対流や熱伝導のみに依存する受動的な放熱方式とは異なり、アクティブな小型ファンは限られた筐体内で継続的に空気を移動させ、蓄積された熱を除去し、敏感な部品の熱安定性を向上させることができます。

小型冷却の重要性は容易に理解できます。小型電子筐体には、プロセッサ、電源、回路基板、変圧器、モータードライバー、通信モジュール、バッテリーシステム、またはその他の発熱部品が搭載されている場合があります。これらの部品が継続的に動作すると、筐体内部に熱が蓄積する可能性があります。内部温度が推奨動作範囲を超えて上昇すると、電子部品は性能低下、劣化の加速、予期しないシャットダウン、または耐用年数の短縮を経験する可能性があります。

そのため、小型冷却ファンは単に従来のファンを小型化したものではありません。気流、静圧、騒音、消費電力、寸法、信頼性、設置要件のバランスを取るように設計された、熱管理用の重要な部品です。

メーカーにとって、適切な小型ファンを選択することは特に重要です。なぜなら、ファン自体も保護対象となる部品と同じ限られたスペースに収まる必要があるからです。優れた気流を提供しても筐体に収まらないファンは役に立ちません。完全に収まっても空気抵抗を克服できないファンでは、熱問題を解決できない場合があります。

この記事では、小型冷却ファンがコンパクトなデバイスの放熱課題にどのように対応するか、エンジニアが適切なファンをどのように選択すべきか、なぜファンサイズが重要なのか、そしてChungfoのようなメーカーが最新電子機器向けのカスタマイズ冷却ソリューションをどのように支援できるかを説明します。

なぜ小型デバイスでは放熱問題が増加しているのか

第一の理由は、部品密度の向上です。

最新の電子製品は、より小さな筐体内により多くの機能を搭載しています。かつて複数の個別回路基板を使用していたデバイスでも、現在ではプロセッサ、電源管理回路、センサー、無線通信モジュール、制御システムを小型PCB上に統合している場合があります。

これにより、熱源が集中します。大きな筐体全体に熱が分散されるのではなく、複数の部品が狭い領域内で発熱する可能性があります。

第二の理由は、処理能力と電力密度の増加です。

プロセッサ、電源モジュール、電圧変換器、モーターコントローラー、充電システム、パワー半導体デバイスは、継続動作中に大量の熱を発生させる可能性があります。個々の部品が比較的小さくても、それらを合わせた熱出力は大きくなることがあります。

第三の理由は、製品設計の薄型化です。

消費者や産業ユーザーは、より小型で軽量な機器をますます求めています。そのためメーカーは筐体の厚さや内部クリアランスを削減しています。しかし、内部空間が小さくなると自然な空気循環も低下します。

第四の理由は、気流の制限です。

小型筐体には、ケーブル、回路基板、ヒートシンク、ブラケット、バッテリー、コネクター、構造部品などが含まれる場合があります。これらの物体は気流を妨げ、抵抗を生み出します。ファンを取り付けた場合でも、熱源へ実際に届く気流は、カタログに示される理論上の最大風量より大幅に低い場合があります。

第五の理由は、動作環境です。

小型電子機器は、制御盤、充電ステーション、医療機器、通信ボックス、産業機械、家庭用電化製品の内部に設置される場合があります。周囲温度は用途によって大きく変化します。

周囲温度が上昇すると、デバイスと周囲空気との温度差が小さくなります。これにより熱除去が難しくなり、強制空気流の重要性が高まります。

小型冷却ファンが熱を除去する仕組み

基本原理は単純です。小型ファンは電気エネルギーを機械的回転に変換し、回転するインペラによってデバイス内の空気を移動させます。

しかし、効果的な熱管理は単に空気を動かすことだけでは決まりません。

冷たい空気が筐体内に入ると、高温部品の周囲を通過して熱エネルギーの一部を吸収できます。その後、加熱された空気は排気口や別の冷却領域へ移動します。

これにより、継続的な空気交換が生まれます。

例えば、小型電源制御モジュールを考えてみます。半導体部品は動作中に熱を発生します。強制空気流がない場合、周囲の空気は徐々に高温になります。温度差が小さくなるため、熱除去の効果は低下します。

小型冷却ファンが部品へ新鮮な空気を送ると、部品周辺の温かい空気は継続的に入れ替えられます。そのため、部品と周囲空気の間の熱抵抗を低減できます。

適切に設計された冷却システムでは、通常、吸気、気流経路、排気の3つの領域を考慮します。

吸気口が塞がれている場合、ファンは十分な新鮮な空気を受け取ることができません。

気流経路が狭すぎる場合、圧力損失が増加します。

排気設計が不十分な場合、熱い空気が筐体内部に閉じ込められる可能性があります。

したがって、ファンは単独の部品としてではなく、常に完全な熱管理システムの一部として考慮する必要があります。

小型用途においてファンサイズが重要な理由

ファンサイズは、風量、圧力、設置スペース、音響性能の関係に直接影響します。

大型ファンは、多くの場合、低い回転速度でより多くの空気を移動できますが、より広い設置スペースが必要です。小型ファンは狭い場所に収まりますが、十分な気流を発生させるために高い回転速度が必要になる場合があります。

そのため、ファン選定は物理的な寸法だけで決定することはできません。

例えば、133mmファンは、より多くの風量が必要で十分な取り付けスペースがある筐体に適している場合があります。一方、別の用途では106mmファンが風量と設置制約のより良いバランスを提供する可能性があります。

適切な選択は、実際の熱負荷、筐体寸法、気流抵抗、動作電圧、目標騒音レベル、必要な耐用年数によって決まります。

そのため、エンジニアは物理的なファンサイズを選択する前に、必要な冷却性能を決定する必要があります。

气流的重要性

气流是风扇最直观的规格之一。

它描述了风扇在特定测试条件下能够移动多少空气。然而，最大气流量并不一定代表风扇安装到实际产品内部后能够实现的气流量。

当空气通过过滤器、散热器、狭窄通道、防护格栅、通风口或复杂的内部结构时，会产生阻力。

因此，风扇必须在系统工作点提供足够的气流。

这就是为什么工程师应评估风扇曲线，而不是只查看最大气流值。

如果静压能力不足，即使具有较高自由空气流量额定值的风扇，在阻力较大的外壳中也可能表现不佳。

对于紧凑型设备，这一区别尤其重要，因为内部气流通道通常很狭窄。

静压与紧凑型外壳

静压描述了风扇抵抗阻力并维持气流的能力。

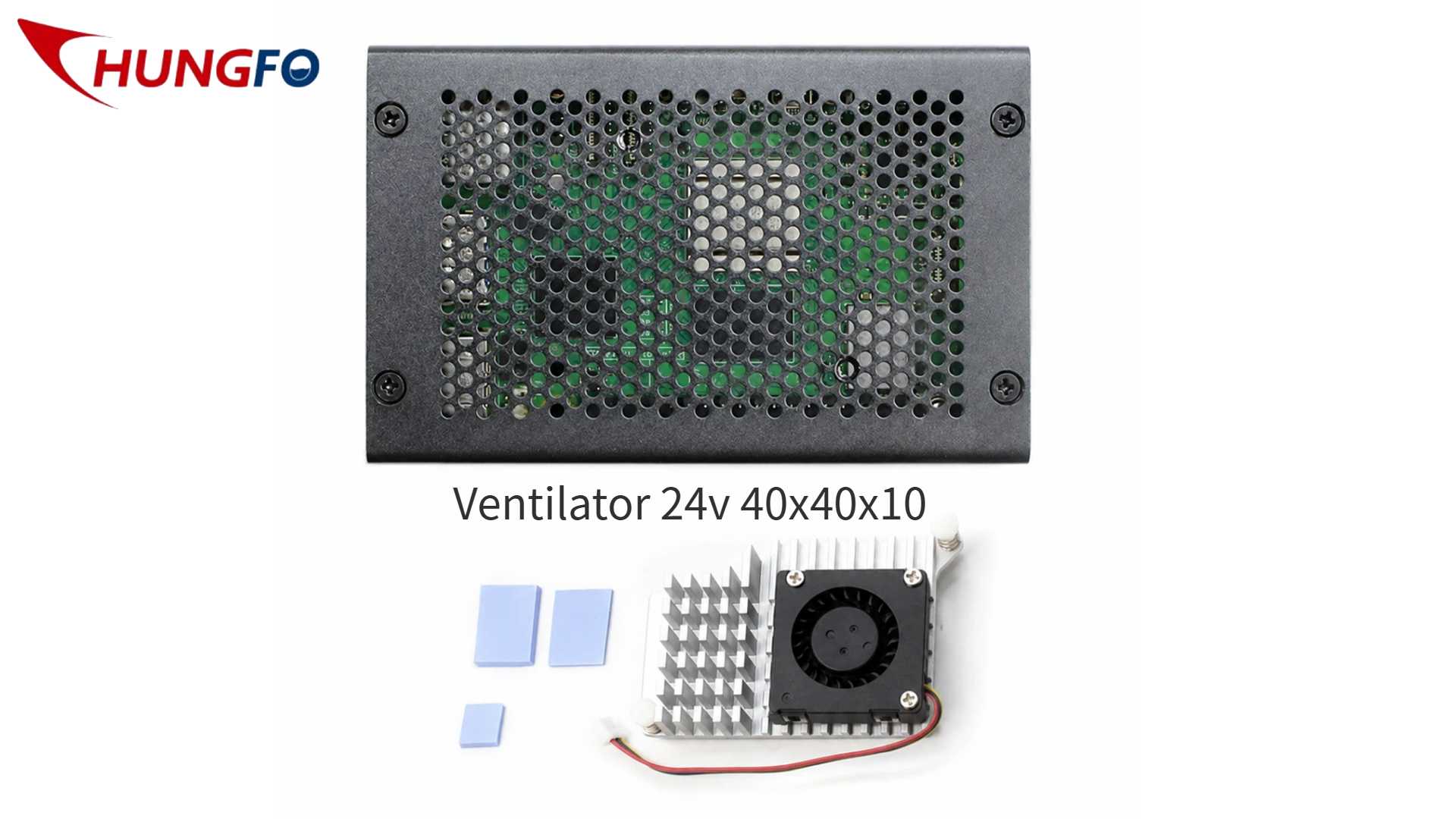

想象一个带有多个小型通风开口的紧凑型电子外壳。风扇必须推动空气通过这些开口。如果开口过小，压力阻力就会增加。

为此类应用设计的风扇需要具备合适的静压性能。

这也是为什么仅选择气流数值最大的风扇可能会产生令人失望的结果。

工程师应考虑完整的系统阻力，并确定风扇性能曲线与系统阻力曲线相交的工作点。

对于开发定制设备的制造商而言，这种分析可以显著改善热性能。

为什么定向气流很重要

微型风扇通常用于冷却特定的发热元件，而不是整个房间或外壳。

因此，定向气流可以提供出色的热效率。

例如，可以将风扇放置在使气流直接通过散热器、处理器、功率晶体管、电机控制器或变压器的位置。

这种方式可能比仅仅让空气在外壳内部随机循环更加有效。

在紧凑型设备中，内部空间的每一毫米都很重要。精心设计的气流路径可以让小型风扇在无需大型冷却系统的情况下提供有效的冷却性能。

微型冷却风扇与电子元件可靠性

温度对电子元件的可靠性有重大影响。

当元件长时间在较高温度下运行时，材料退化和电气应力可能增加。电容器、半导体器件、电池、电机、传感器以及其他元件都可能受到过热的影响。

微型冷却风扇可以帮助维持更稳定的内部温度。

目的并不一定是让设备变冷。相反，目标是让关键元件保持在适当的工作温度范围内。

稳定的温度管理可以支持设备性能的一致性，并帮助降低热应力。

这对于设计为持续运行的设备尤其重要。

微型冷却风扇的应用

微型冷却风扇广泛应用于紧凑型电子系统。

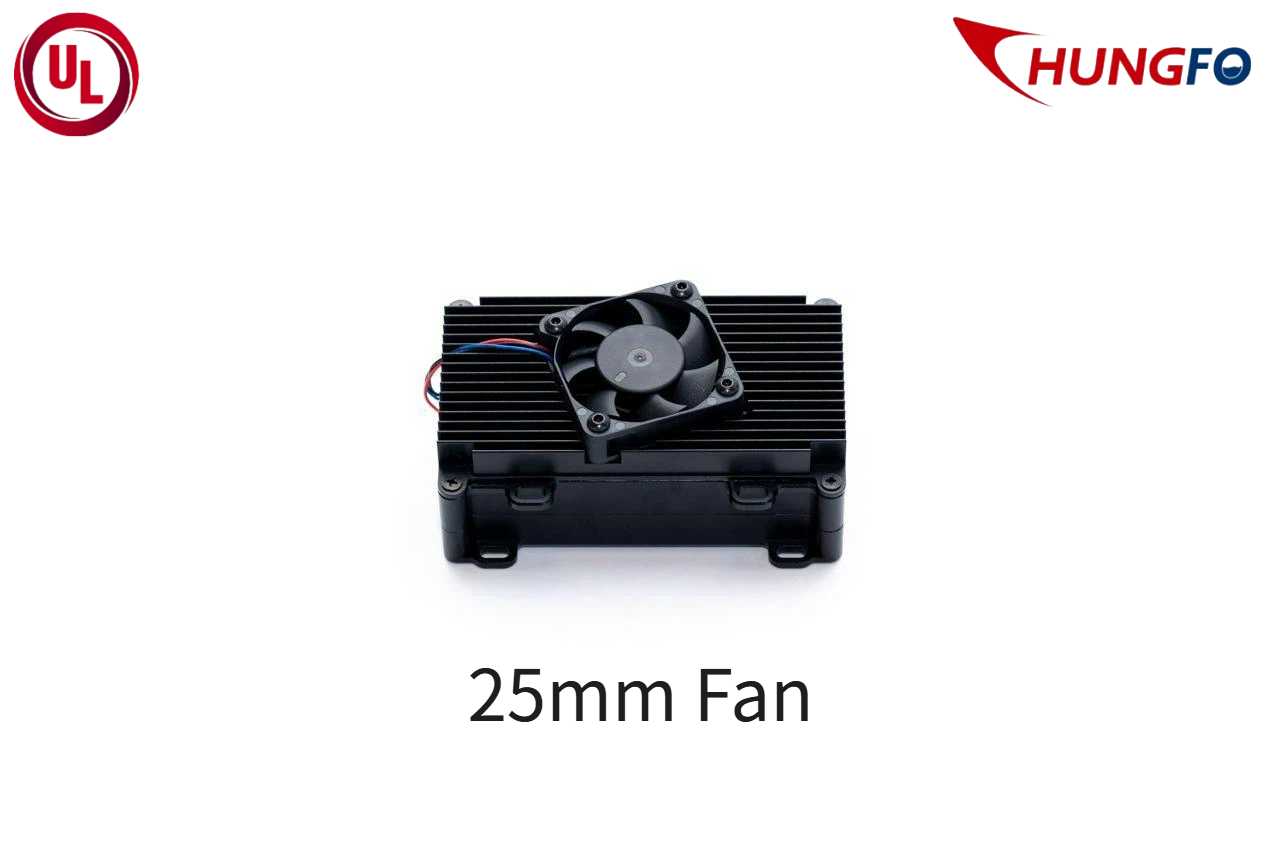

一个重要应用领域是嵌入式计算。

当处理器持续运行时，小型计算机和边缘计算设备可能产生大量热量。安装在散热器附近的紧凑型风扇可以增加气流并改善热稳定性。

另一个应用领域是网络设备。

路由器、通信模块、工业网关和网络控制器可能持续运行，并且通常安装在相对较小的外壳中。微型风扇可以在保持所需紧凑外形的同时，排出积聚的热量。

医疗设备是另一个重要领域。

医疗仪器通常需要稳定运行、受控的噪声水平以及可靠的热管理。正确选择的紧凑型风扇可以提供主动气流，而不会显著增加设备尺寸。

家用电器也越来越需要微型冷却解决方案。

现代家电包含控制板、电力电子元件、传感器、通信模块和电机。这些元件可能在自然对流不足的受限空间中运行。

工业控制设备则提供了另一个具有挑战性的环境。

控制模块、电源、自动化设备和监控系统可能长时间运行。冷却风扇可以帮助维持稳定的内部温度，并支持持续运行。

充電機器とパワーエレクトロニクスも、重大な熱的課題を生み出します。

電力変換では、特に高負荷動作時に熱が発生します。小型ファンは、電力部品から熱を取り除き、熱的安定性を向上させるのに役立ちます。

133mmファンと106mmファンの選択

異なるファンサイズを比較する場合、エンジニアはファンではなく、まず筐体から検討を始める必要があります。

「133mmファンは、製品に十分な取り付けスペースがあり、より大きな風量が必要な場合に適しています。

「106mmファンは、筐体が小さい場合や、冷却システムが風量と設置上の制約のバランスを取る必要がある場合に適していることがあります。

ただし、寸法だけでは冷却性能は決まりません。

エンジニアは、風量、静圧、回転速度、消費電力、騒音、軸受設計、動作温度、想定寿命、取り付け構造を比較する必要があります。

ファンは電気システムにも適合している必要があります。

一般的なDC動作電圧には5V、12V、24Vがあり、さまざまな機器構成向けにACファンソリューションも利用できます。

生産前に、適切な電圧、電流、コネクタ、制御方式、保護機能を確認する必要があります。

小型ファンにおける騒音制御

小型機器はオフィス、研究所、医療環境、家庭、その他の低騒音が求められる場所でますます使用されているため、騒音は重要な検討事項です。

小型ファンは空力騒音と機械騒音を発生させる可能性があります。

空力騒音は、羽根形状、回転速度、気流の乱れ、圧力条件の影響を受けます。

機械騒音は、軸受、モーター振動、ローターのアンバランス、または取り付け構造に関連することがあります。

したがって、騒音低減には総合的なエンジニアリングアプローチが必要です。

羽根形状は、乱流を低減するよう最適化できます。

ローターのバランス調整により振動を低減できます。

適切な軸受システムは、長期間にわたる滑らかな動作を支えることができます。

ファン速度は、実際の熱負荷に応じて制御することもできます。

常に最大速度で連続運転する代わりに、温度ベースの制御システムによって、冷却需要が高まった場合のみファン速度を上げることができます。

この方式により、不要な騒音と消費電力を低減できます。

エネルギー効率とファン制御

エネルギー効率も重要な検討事項です。

ファンは電力を消費するため、冷却ソリューションは不要なエネルギー消費を抑えながら、必要な熱性能を提供する必要があります。

最新のシステムでは、温度センサー、PWM制御、可変速度動作、その他の制御戦略を使用する場合があります。

内部温度が低い場合、ファンは低速で動作できます。

熱負荷が増加すると、コントローラーはファン速度を上げることができます。

これにより、冷却性能、音響的快適性、エネルギー消費のバランスを実現できます。

バッテリー駆動機器では、追加の1ワットごとに動作時間へ影響するため、これは特に重要になります。

初期コストよりも重要な信頼性

冷却ファンの購入価格は、総コストの一部にすぎません。

ファンが早期に故障すると、機器の停止時間、保守コスト、保証請求、現場交換、その他の部品への損傷などの影響が発生する可能性があります。

そのため、産業機器では価格と同時に信頼性を考慮する必要があります。

重要な要素には、モーター品質、軸受設計、ローターバランス、材料選定、環境耐性、動作温度、振動性能、生産の一貫性が含まれます。

メーカーは、ファンサプライヤーが安定した量産を提供できるかどうかも考慮する必要があります。

試作テストでは優れた性能を発揮するファンでも、数千台にわたって一貫した性能を維持できない場合、深刻な生産上の問題を引き起こす可能性があります。

インバーター冷却ファンの価格を理解する

顧客がインバーター冷却ファンの価格を検索する際、単体の見積価格に注目することがよくあります。しかし、専門的な調達では初期購入価格以上の要素を考慮する必要があります。

ファンの価格は、サイズ、モーター設計、ベアリングタイプ、風量要件、電圧、速度、材料、コネクター構成、制御機能、保護レベル、認証要件、カスタマイズ、梱包、注文数量によって影響を受ける可能性があります。

例えば、カスタマイズされた産業用ファンは、特殊な金型、電気構成、試験、または認証が必要なため、標準モデルより高価になる場合があります。

そのため、最低価格の見積もりが必ずしも最も経済的な解決策とは限りません。

より良い方法は、総所有コストを評価することです。

数年間継続して稼働する信頼性の高いファンは、頻繁な交換が必要な安価な製品よりも優れた経済的価値を提供する可能性があります。

Guangdong Chungfoのカスタム冷却ソリューション

Guangdong Chungfoは、さまざまな小型電子機器用途向けの冷却ファンソリューションを提供しています。

同社はファンの開発と製造に注力しており、製品設計、射出成形、SMT生産、組立、性能試験までをカバーする能力を備えています。

この統合型製造アプローチにより、顧客の機器構造に応じてファン設計を調整することが可能になります。

小型用途では、カスタマイズには寸法、送風方向、電圧、電流、コネクター構成、速度、騒音要件、ベアリングオプション、ケーブル長、取り付け構造、その他の仕様が含まれる場合があります。

試験も製品開発の重要な部分です。

ファン性能は、風量試験、圧力試験、騒音試験、温度試験、動的バランス試験、その他の品質管理プロセスを通じて評価できます。

これにより、メーカーは単純な寸法合わせを超えて、実際の動作要件に基づいた冷却ソリューションを開発できます。

適切なミニ冷却ファンの選び方

選定プロセスは、熱問題の把握から始める必要があります。

まず、主な発熱源を特定します。

次に、総発熱量を推定します。

第三に、許容可能な動作温度を決定します。

第四に、筐体サイズと利用可能な設置スペースを評価します。

第五に、通風抵抗を特定します。

第六に、必要な風量と静圧を決定します。

第七に、適切な電圧と制御方式を選択します。

第八に、許容可能な騒音および振動レベルを定義します。

第九に、想定される使用環境を考慮します。

最後に、信頼性、認証、生産能力、総コストを評価します。

このプロセスにより、1つの仕様だけを基準にファンを選択するリスクを低減できます。

小型熱管理の未来

電子機器がさらに小型化・高性能化するにつれて、熱管理の重要性はますます高まります。

人工知能ハードウェア、組み込みコンピューティング、ロボット、電気自動車用電子機器、充電設備、医療機器、産業オートメーション、スマート家電、通信システムはすべて、小型熱管理ソリューションへの需要を高めています。

ミニ冷却ファンは今後も進化し続けます。

将来の製品は、より高い効率、低騒音、向上した信頼性、よりスマートな速度制御、優れた環境耐性、そしてより高度なカスタマイズに重点を置くと考えられます。

目標は単により小さいファンを作ることではありません。

真の目的は、ますます複雑化する機器内部で、正確に制御された冷却性能を提供できる小型ファンを実現することです。

結論

ミニ冷却ファンは、現代の電子機器における根本的な問題、つまり限られたスペースでどのように熱を排出するかという課題を解決します。

その価値は、大型冷却システムを必要とせず、小型筐体内部で制御された強制気流を提供できる能力にあります。

ただし、効果的な熱管理を実現するには、正しいエンジニアリング設計が必要です。

ファンのサイズ、風量、静圧、騒音、消費電力、取り付け方向、動作温度、信頼性、システム抵抗は、すべて総合的に考慮する必要があります。

133mmファンがある筐体には最適である一方、別の筐体では106mmファンの方が適している場合があります。正しい選択は、呼びサイズだけではなく、実際の用途によって決まります。

同様に、インバーター冷却ファン価格を評価する際、顧客は最低価格の見積もりを選ぶのではなく、品質、カスタマイズ性、信頼性、耐用年数、総所有コストを考慮する必要があります。

小型電子製品を開発するメーカーにとって、経験豊富なファンサプライヤーと協力することは、単にファンを取り付けることと、本当に効果的な熱管理システムを開発することの違いを生む可能性があります。

専門的な設計、製造、試験、カスタマイズ能力により、Guangdong Chungfoは、小型電子機器や厳しい産業用途向けの信頼性の高い冷却ファンソリューションを求める顧客をサポートできます。

よくある質問

ミニ冷却ファンとは何ですか？

ミニ冷却ファンは、小型電子機器、筐体、家電製品、産業機器内部で空気を移動させるように設計されたコンパクトな能動冷却部品です。主な目的は、蓄積された熱を排出し、温度安定性を向上させることです。

小型機器にとってミニ冷却ファンが重要なのはなぜですか？

小型機器には、限られた内部スペースに高密度の電子部品が搭載されることがよくあります。自然対流だけでは、十分に効率よく熱を除去できない場合があります。ミニ冷却ファンは強制空気流を提供し、重要な部品から熱を移動させるのに役立ちます。

大きなファンは常に優れているのですか？

いいえ。大きなファンはより大きな風量を提供できる場合がありますが、設置スペースもより多く必要になります。最適なファンとは、機器構造に適合し、騒音、電力、信頼性の要件を満たしながら、十分な風量と圧力性能を提供できるものです。

133mmファンと106mmファンの違いは何ですか？

主な違いは物理的なサイズですが、実際の違いには風量、圧力性能、回転速度、設置スペース、騒音、消費電力が含まれます。適切な選択は、用途の熱要件によって決まります。

インバーター用冷却ファンはどのように選べばよいですか？

まず、インバーターの発熱量、筐体サイズ、動作環境、空気抵抗、必要な温度範囲、利用可能な設置スペースを確認します。その後、風量、静圧、電圧、騒音、信頼性の要件に基づいてファンを選択します。

インバーター冷却ファン価格に影響する要因は何ですか？

価格は、ファンサイズ、モーター構造、ベアリング種類、材料、電圧、速度、風量、圧力、コネクター構成、カスタマイズ、認証、注文数量、試験要件によって影響を受ける可能性があります。

ミニ冷却ファンはカスタマイズできますか？

はい。メーカーや用途によって異なりますが、カスタマイズには寸法、電圧、速度、風向、コネクター、ケーブル長、取り付け構造、ベアリング種類、制御方式などが含まれる場合があります。

ファンの騒音はどのように低減できますか？

騒音は、最適化された羽根設計、ローターのバランス調整、適切なベアリング、制御された回転速度、改善された取り付け構造、適切な空気流路設計によって低減できます。

ミニ冷却ファンは産業機器に適していますか？

はい。小型ファンは、産業用コントローラー、組み込みコンピューター、通信機器、電源装置、充電機器、自動化システム、医療機器、その他内部スペースが限られている用途で使用できます。

ファンの見積もりを依頼する際、どのような情報を提供すべきですか？

メーカーには、必要な寸法、電圧、目標風量、圧力要件、動作温度、騒音要件、取り付け情報、コネクター仕様、使用環境、予定数量、必要な認証要件を提供することが理想的です。
