電気自動車の急速な普及は、世界の交通およびエネルギーインフラを変革しています。より多くのドライバーが従来型車両から電気自動車へ移行するにつれて、信頼性が高く高速な充電インフラへの需要は増加し続けています。現代のEV充電ステーションは、特に商用充電ネットワーク、高速道路充電ステーション、フリート充電施設、急速充電ハブにおいて、より高出力で、より小型化され、よりインテリジェントになっています。

しかし、より高い充電出力は、より複雑な熱管理の課題も生み出します。

高出力EV充電ステーションは、単純に電力網から電気自動車へ電力を転送するだけではありません。電力モジュール、半導体デバイス、整流器、コンデンサ、インダクタ、変圧器、制御基板、通信システムを通じて、複数の電力変換および制御処理を実行します。この過程で、電気エネルギーの一部は必然的に熱へ変換されます。

充電出力が大きいほど、発生する可能性のある熱量も大きくなります。

この熱を効率的に除去できない場合、充電キャビネット内部の温度は急速に上昇する可能性があります。過度な温度上昇は、電力変換効率を低下させ、部品の劣化を加速させ、熱保護を作動させ、充電性能を低下させ、深刻な場合にはシステム障害の原因となる可能性があります。

このため、高出力EV充電ステーションは、信頼性の高い強制空冷システムへの依存をますます高めています。高耐久空冷ファンは、機器内に継続的に空気を送り込み、重要部品から熱を除去し、安定した動作温度の維持を支援します。

EV充電器メーカーにとって、適切な冷却ファンの選定は単なる機械設計上の判断ではありません。これは機器の信頼性、熱管理、運用安全性における重要な要素です。

なぜ高出力EV充電はこれほど多くの熱を発生させるのか？

根本的な理由は電力変換です。

高出力EV充電器は電力網から電気エネルギーを受け取り、車両バッテリーが必要とする電圧と電流へ変換します。充電器の構造によっては、システムにACからDCへの変換、力率改善、DC変換、スイッチング回路、フィルタリング、複数の保護システムが含まれる場合があります。

すべての電力変換処理には、ある程度のエネルギー損失があります。

充電システムが非常に高い変換効率を達成していたとしても、総電力レベルが数十キロワットから数百キロワットに達すると、残りの損失は依然として大きなものになる可能性があります。

例えば、高出力充電システムにおけるわずかな割合のエネルギー損失でも、数百ワットまたは数千ワットの熱に変換される可能性があります。その熱は継続的に排出する必要があります。

主な発熱部品には、電力半導体モジュール、IGBTまたはMOSFETデバイス、整流器、インダクタ、変圧器、コンデンサ、電源装置、その他の電子部品が含まれる場合があります。

これらの部品は、多くの場合、比較的小型の筐体内部に設置されています。そのため、自然対流だけでは十分な冷却能力を提供できない場合があります。

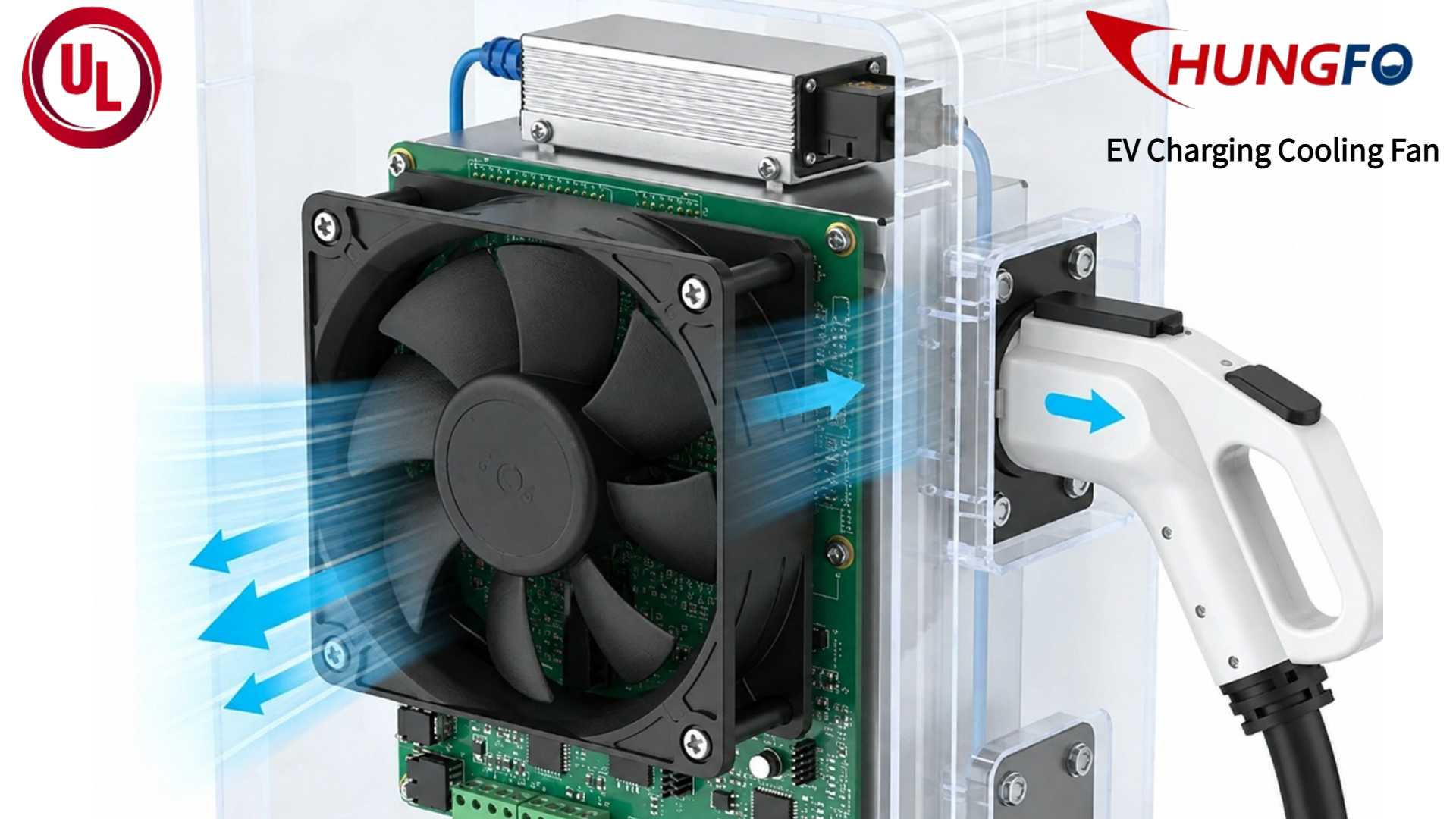

強制空冷ファンは、機器内部に制御された気流を生成します。冷たい空気は吸気口から入り、発熱部品の上または内部を通過し、蓄積された熱を排気口へ運びます。

基本原理は単純ですが、高出力充電器向けの効果的な気流システムを設計するには、単にキャビネット内部へファンを取り付ける以上のことが必要です。

なぜ熱管理はEV充電の安全性に不可欠なのか？

温度は、電子部品の性能と寿命に直接影響を与えます。

半導体デバイスが過度に高温で動作すると、電気的特性が変化し、長期的な信頼性が低下する可能性があります。コンデンサ、絶縁材料、コネクタ、その他の部品も、長時間の熱ストレスによって劣化が加速する可能性があります。

高出力充電ステーションでは、複数の部品が同時に動作している場合があります。システムの一部が過度に高温になると、周囲の部品にも影響が及ぶ可能性があります。

これは潜在的な熱連鎖反応を引き起こします。

例えば、不十分な気流によって電力モジュールがより高温で動作する可能性があります。温度上昇は熱ストレスを増加させ、効率を低下させる可能性があります。効率低下はさらなる発熱につながり、温度をさらに上昇させます。

適切に設計された冷却システムは、継続的に熱を除去することでこの循環を断ち切ります。

これが、熱管理を後付けの対策として扱うのではなく、EV充電ステーションの初期設計段階で考慮すべき理由の一つです。

なぜ高耐久空冷ファンは実用的な解決策なのか？

熱管理には、自然対流、液冷、ヒートパイプ、強制空冷など、いくつかの方法があります。

多くの充電システムでは、強制空冷は比較的単純な構造、拡張可能な性能、さまざまなキャビネット設計との互換性により、魅力的な解決策であり続けています。

高耐久冷却ファンは、複雑な冷却回路を必要とせずに継続的に気流を発生させることができます。

また、温度センサーや制御システムと統合することで、実際の熱負荷に応じて気流を調整することもできます。

例えば、充電ステーションが比較的低負荷で動作している場合、ファンは低速で稼働できます。充電出力が増加し内部温度が上昇すると、ファン速度もそれに応じて上げることができます。

これにより、熱性能、騒音、エネルギー消費のバランスを取る動的冷却システムが実現します。

しかし、すべての冷却ファンが高出力EV充電用途に適しているわけではありません。

ファンは、機器の実際の動作条件と気流抵抗に基づいて選定する必要があります。

なぜ気流量と静圧の両方が重要なのか？

冷却ファンを選定する際によくある間違いの一つは、最大気流量だけに注目することです。

気流量は、ファンがどれだけの空気を移動できるかを決定するため重要です。しかし、製品仕様に記載されている気流量値は、多くの場合、自由空気状態での動作など、特定の条件下で測定されています。

EV充電キャビネット内部の実際の動作環境は、大きく異なる場合があります。

空気は、保護グリル、フィルター、ヒートシンク、電力モジュール、ダクト、狭い開口部を通過しなければならない場合があります。これらの構造はそれぞれ抵抗を生み出します。

ファンは、その抵抗を克服するために十分な静圧を発生させる必要があります。

したがって、ファンが実際に供給する風量は、ファン性能曲線とシステム抵抗曲線の相互作用によって決まります。

非常に高い自由空気風量定格を持つファンでも、抵抗の大きいキャビネット内部に取り付けた場合、必ずしも最高の冷却性能を提供できるとは限りません。

これは、高出力充電機器において特に重要です。内部構造が高密度に配置される可能性があるためです。

そのため、エンジニアは冷却ソリューションを選定する際に、風量と静圧の両方を評価する必要があります。

風向はEV充電器の冷却にどのような影響を与えるか？

風の流れる方向は、もう1つの重要な設計要素です。

冷却ファンは、キャビネットの構造に応じて吸気ファンまたは排気ファンとして使用できます。

吸気構成では、より低温の外部空気を筐体内に取り込みます。排気構成では、筐体内の加熱された空気を排出します。

一部のシステムでは、複数のファンを使用して制御された気流経路を形成する場合があります。

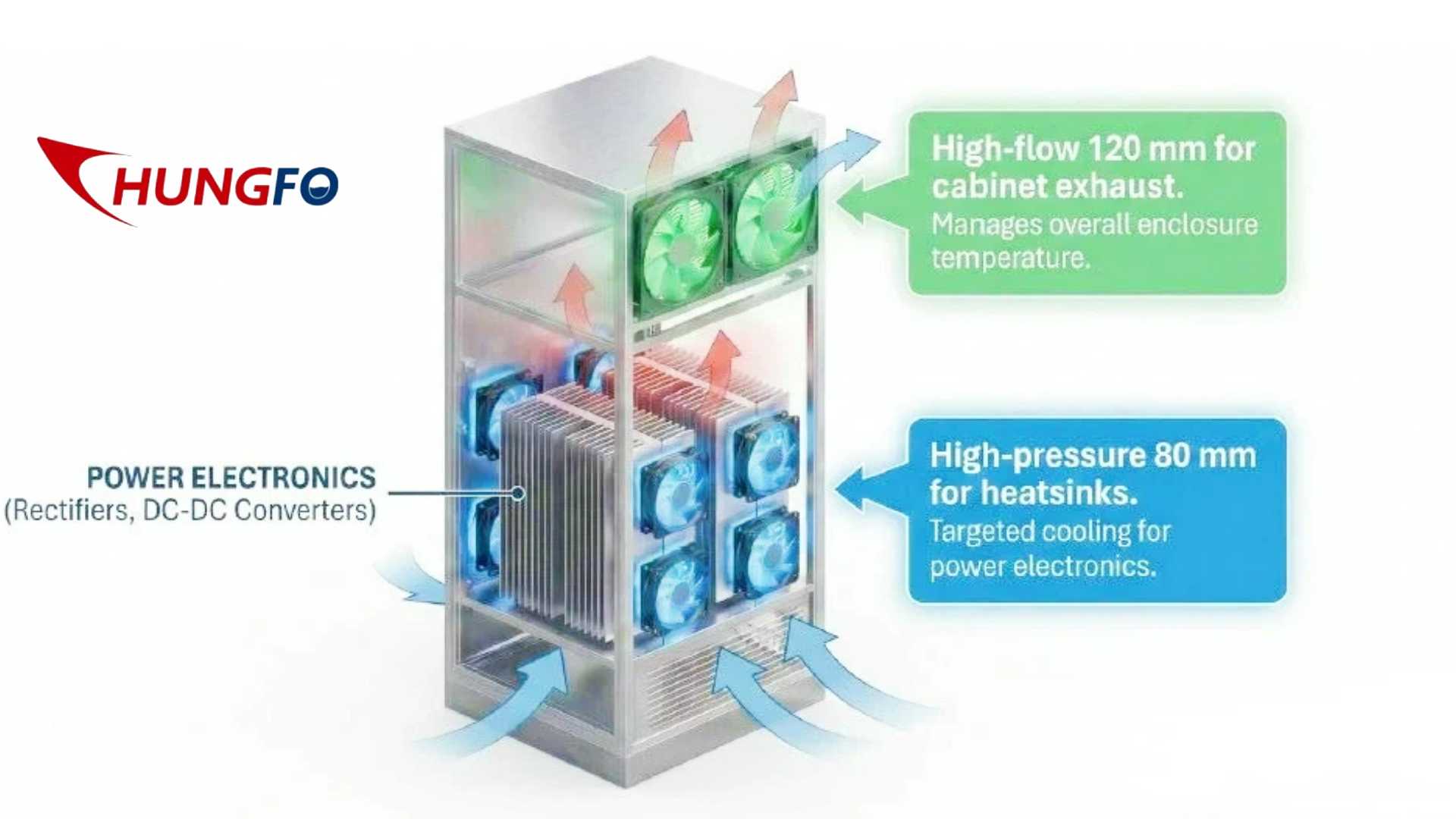

例えば、キャビネット下部から低温の空気を取り込み、電源モジュールやヒートシンクを通過させた後、上部から排出することができます。

この配置は、熱い空気が上昇する自然な傾向を活用しながら、強制気流によって全体的な冷却能力を高めます。

気流は、理想的には最も多くの熱を発生する領域を通過する必要があります。

単にキャビネット内部に乱流を発生させるだけでは十分ではありません。

目的は、空気入口から発熱部品、そして最終的に排気口まで、予測可能な気流経路を確立することです。

そのため、ファンの配置、ダクト設計、通気口の位置、部品配置は総合的に検討する必要があります。

なぜ小型冷却ファンの重要性がますます高まっているのか？

高出力充電機器は、より小型化しています。

メーカーは、機器の物理的サイズを大幅に増加させることなく充電電力を向上させようとしています。これにより、電力密度が高まり、熱管理部品に使用できるスペースが減少します。

そのため、冷却ファンは限られた設置スペースに収まりながら、十分な風量を提供する必要があります。

小型軸流ファンは、制御電子機器や電源モジュール周辺の局所冷却に使用できます。

例えば、80x80x25ファンは、充電キャビネットが標準化された設置面積と限られた設置奥行きを持つ小型ファンを必要とする場合に検討できます。

「55mmファン」は、より大きなファンを取り付けられない小型電子部品区画で役立ちます。

設置奥行きが特に制限される用途では、120薄型ファンは、より薄い全体構造を維持しながら広い送風面積を提供することで、別の可能なソリューションとなります。

特定のファンは、名称や物理的寸法だけでモデルを選択するのではなく、常に実際のシステム要件に基づいて選定する必要があります。

なぜファンの厚さが重要なのか？

ファンの厚さは、機器設計に驚くほど重要な影響を与える可能性があります。

一般的なキャビネットでは、エンジニアは標準奥行きのファンを設置する十分なスペースを確保できる場合があります。しかし、小型充電機器では、数センチメートルの追加奥行きでも、電源モジュール、ケーブル配線、ヒートシンク、その他の部品と干渉する可能性があります。

薄型ファンは、冷却システムに必要なスペースを削減できます。

これにより、エンジニアは内部レイアウトを最適化し、より小型の充電キャビネットを実現できる可能性があります。

ただし、ファンの厚さを減らすことは、必要な風量や圧力性能を犠牲にしてはなりません。

設計上の目標は、限られたスペース内で必要な冷却性能を達成することです。

したがって、ファンの寸法は、風量、静圧、回転速度、騒音、消費電力と常に併せて評価する必要があります。

なぜ連続運転が主要な要件なのか？

EV充電ステーションは、毎日長時間稼働する場合があります。

公共充電ステーションでは繰り返し充電サイクルが発生する可能性があり、商用フリート向け充電ステーションでは長時間にわたり高負荷で稼働する場合があります。

そのため、冷却ファンは繰り返しおよび連続的な動作に耐える必要があります。

モーターの信頼性は特に重要になります。

ブラシレスDCモーターは、整流に従来の機械式ブラシを使用しないため、最新の電子冷却ファンで一般的に使用されています。これにより、ブラシに関連する摩耗を低減し、モーターを長期間の動作に適したものにできます。

ベアリングシステムも同様に重要です。

ファンのベアリングは、安定した性能を維持しながら連続回転に耐える必要があります。ベアリングの品質は、騒音、振動、始動特性、耐用年数に影響を与える可能性があります。

したがって、高品質なファンは初期の風量性能だけでなく、長期間の動作安定性についても評価する必要があります。

温度はファン性能にどのような影響を与えるか？

ファン周辺の動作温度は、モーターとベアリングシステムの両方に影響を与える可能性があります。

EV充電ステーションは、屋内、屋外、駐車施設、高速道路沿い、または産業環境に設置される場合があります。

屋外の充電ステーションは、高い夏季温度、低い冬季温度、湿度、ほこり、温度変化の繰り返しにさらされる可能性があります。

冷却ファンが高温環境で動作している場合、モーターとベアリングは追加の熱応力を受ける可能性があります。

そのため、選定プロセスでは指定された動作温度範囲を考慮する必要があります。

必要な保護レベルと材料選定を決定する際には、充電ステーションの環境条件も考慮する必要があります。

管理された屋内環境向けのファンは、屋外に露出して設置する用途には適さない場合があります。

なぜ防塵対策が重要なのか？

ほこりは時間の経過とともに冷却システム内部に蓄積する可能性があります。

フィルター、ヒートシンク、またはファンブレードにほこりが蓄積すると、通風抵抗が増加し、冷却性能が低下する可能性があります。

極端な場合、汚染によってファンの機械部品にも影響が及ぶ可能性があります。

このため、充電ステーションの設計者は設置場所の環境条件を考慮する必要があります。

充電設備がほこりの多い環境に設置される場合、システムには適切なろ過およびメンテナンス手順が必要になる場合があります。

ただし、フィルター自体も通風抵抗を発生させます。

つまり、ファンはフィルターによって生じる追加の静圧に対応できる能力を備えている必要があります。

繰り返しになりますが、これはファンの選定が単一の仕様ではなく、完全な通風システムに基づいて行うべき理由を示しています。

ファン制御はどのようにエネルギー効率を向上できるか？

冷却ファンを常に最大速度で運転することが必ずしも必要とは限りません。

EV充電ステーションの熱負荷は、1日の中で大きく変化する可能性があります。

充電負荷が低い場合、内部温度は比較的安定した状態を維持することがあります。この時、ファンを最大速度で動作させると、不要なエネルギーを消費し、追加の騒音を発生させる可能性があります。

可変速度冷却システムは、より効率的なソリューションを提供できます。

温度センサーは、重要な部品または内部キャビネット温度を監視できます。その後、制御システムは測定された温度に応じてファン速度を調整できます。

PWM制御は、対応するDC冷却ファンを制御するために一般的に使用される方法の1つです。

温度が上昇すると、制御システムはファン速度と風量を増加できます。

温度が低下すると、ファン速度を下げることができます。

この方法は、不要なエネルギー消費を削減しながら熱的安定性を維持するのに役立ちます。

なぜ騒音も設計上の考慮事項なのか？

安全性と熱性能はEV充電冷却システムの主な目的ですが、騒音も無視すべきではありません。

充電ステーションは、住宅地域、商業駐車施設、オフィスビル、ショッピングセンター、その他音響的快適性が重要な場所にますます設置されています。

非常に高い速度で動作するファンは、より大きな空力騒音や機械騒音を発生させる可能性があります。

バランスの悪いファンブレード、ベアリングの問題、振動、乱流による気流は、さらに騒音を増加させる可能性があります。

したがって、ファンの選定では、必要な風量と静圧を音響性能と併せて考慮する必要があります。

適切にバランス調整されたファンと、よく設計されたエアフロー経路は、不要な騒音の低減に役立ちます。

商用充電ネットワークでは、これは全体的なユーザー体験の向上につながる可能性があります。

ファンの信頼性は充電設備のメンテナンスにどのような影響を与えるか？

冷却ファンは可動部品であるため、最終的には機械的な摩耗が発生する可能性があります。

ファンが異音を発したり、速度が低下したり、完全に停止したりすると、充電システムは冷却能力の一部を失う可能性があります。

そのため、最新の充電設備にはファン監視機能を組み込むことができます。

システムはファン速度を監視したり、異常な動作状態を検出したりする場合があります。冷却ファンが故障した場合、充電器はアラームを発生させたり、充電電力を低下させたり、温度が危険なレベルに達する前に影響を受けたシステムを停止したりすることができます。

このような保護機能は、システムの信頼性を向上させることができます。

予防保守も重要です。

設置環境によっては、フィルターや換気経路を定期的に点検・清掃する必要があります。

適切に設計された冷却システムは、メンテナンスを可能な限り実用的に行えるようにする必要があります。

EV充電用途においてファン試験が重要なのはなぜか？

高出力充電設備で使用される冷却ファンは、適切な条件下で試験する必要があります。

重要な試験には、風量試験、静圧試験、速度試験、騒音試験、温度試験、振動試験、電気性能試験などが含まれる場合があります。

動的バランス調整も重要です。これは、ファンのアンバランスが振動を発生させる可能性があるためです。

過度な振動はファン自体に影響を与え、近くの電子部品にも影響を及ぼす可能性があります。

充電設備メーカーにとって、試験ではファンが動作するかどうかだけでなく、想定される動作条件下で安定した性能を維持できるかどうかも考慮する必要があります。

これは特に、停止時間が運用者やユーザーに直接影響を与える商用充電システムでファンを使用する場合に重要です。

広東省長風はEV充電の熱管理をどのようにサポートできるか？

広東省長風は、電子機器および産業用途向け冷却ファンの研究開発と製造に注力しています。

その製品ラインアップには、DCファン、ACファン、軸流冷却ファン、遠心ブロワ、ブロワファン、クロスフローファン、フレームレスファンが含まれます。

これらの製品は、EV充電設備、エネルギー貯蔵システム、太陽光発電インバーター、UPS設備、電源キャビネット、および強制空冷を必要とするその他の電子システムに適用できます。

さまざまな用途に対応するため、同社は電圧、風量、静圧、寸法、速度、騒音、設置要件に応じて、異なるファン構成を提供できます。

広東省長風はまた、製品設計、射出成形、SMT生産、組立を含む生産および試験能力を備えています。

試験設備には、動的バランステスター、風洞圧力試験設備、高低温試験槽、騒音試験設備、塩水噴霧腐食試験設備、その他関連する試験システムが含まれます。

これらの能力により、冷却ファンの性能を多角的に評価できます。

EV充電器メーカーにとって、これは特に価値があります。なぜなら、熱管理要件は充電アーキテクチャの違いによって大きく異なるためです。

小型の家庭用充電器、商用DC急速充電器、高出力高速道路充電ステーションでは、それぞれ完全に異なる冷却ソリューションが必要になる場合があります。

高出力EV充電器用の冷却ファンをエンジニアはどのように選定すべきか？

最初に考慮すべき点は、総熱負荷です。

エンジニアは、電力変換システムによってどれだけの熱が発生し、どれだけの熱を除去する必要があるかを理解する必要があります。

2番目に考慮すべき点は、空気の流路です。

エンジニアは、ヒートシンク、フィルター、グリル、ダクト、排出口などを含む主な抵抗源を特定する必要があります。

3番目に考慮すべき点は、実際の動作点における必要風量と静圧です。

4番目に考慮すべき点は、物理的なスペースです。

ファンは、電源モジュール、ケーブル、コネクター、その他の部品に干渉することなく、利用可能な設置スペースに収まらなければなりません。

5番目に考慮すべき点は、電気的互換性です。

電圧、電流、始動特性、制御方式は、充電設備と適合している必要があります。

6番目に考慮すべき点は、信頼性です。

モーター、ベアリングシステム、動作温度範囲、および期待される耐用年数は、用途の要件を満たす必要があります。

7番目の考慮事項は環境条件です。

ほこり、湿度、温度、および設置場所はすべて、適切なファン仕様に影響を与える可能性があります。

最後に、エンジニアはシステムが速度制御、温度制御、またはファン故障検出を必要とするかどうかを考慮する必要があります。

これらの要因を総合的に評価することで、最終的な熱管理ソリューションの信頼性を大幅に向上させることができます。

冷却ファンが単なる標準部品以上のものである理由とは？

冷却ファンを比較的単純な汎用品部品と考えてしまうこともあります。

しかし、高出力EV充電設備では、ファンが熱性能に直接影響を与える可能性があります。

風量が不足しているファンは、部品温度の上昇を招く可能性があります。

静圧が不足しているファンは、放熱システムの流路抵抗を通じて十分な風量を供給できない場合があります。

信頼性が不足しているファンは、メンテナンス上の問題を引き起こす可能性があります。

寸法が不適切なファンは、キャビネットへの組み込みを困難にする可能性があります。

騒音が過度に大きいファンは、特定の設置環境における充電ステーションの適合性を低下させる可能性があります。

したがって、冷却ファンは単独の部品ではなく、全体的な熱管理アーキテクチャの一部として扱う必要があります。

EV充電の未来には、より優れた熱管理が求められる

充電技術は今後も進化し続けます。

充電電力は増加し、充電時間は短縮され、充電設備はより小型化しています。

同時に、充電ステーションはエネルギー貯蔵システム、太陽光発電システム、スマートグリッド、高度なエネルギー管理プラットフォームと統合されています。

これらの発展により、熱管理の重要性はさらに高まります。

将来の充電システムでは、電力レベルや用途に応じて異なる冷却技術を組み合わせる可能性があります。

空冷は、比較的単純な構造と保守性により、多くの用途で魅力的な選択肢であり続けます。

より高い電力レベルでは、一部の部品や充電ケーブルに液冷が使用される場合もあります。

しかし、多くの実用的なシステムでは、強制空冷がパワーエレクトロニクス、制御キャビネット、および補助部品の冷却において重要な役割を果たし続けます。

重要なのは、単により強力なファンを選択することではありません。

目標は、ファン、エアフロー経路、ヒートシンク、および制御戦略が連携して動作する効率的な熱管理システムを設計することです。

結論

高出力EV充電ステーションでは、比較的小さな空間内で大量の電気エネルギーが処理されるため、効果的な熱管理に依存しています。

電力変換部品は必然的に熱を発生させ、継続的な高出力動作は大きな熱負荷を生み出す可能性があります。

高耐久空冷ファンは、充電システム内で継続的に空気を移動させ、重要な電子部品から熱を逃がす実用的な方法を提供します。

しかし、適切なファンを選択するには、最大風量定格を比較するだけでは不十分です。

エンジニアは、風量、静圧、設置寸法、ファン厚さ、動作温度、モーター設計、ベアリング信頼性、騒音、環境条件、および期待される耐用年数を評価する必要があります。

80x80x25ファンのようなコンパクトな選択肢は、特定の標準化された設置スペース向けに検討できます。55mmファンは小型電子部品区画に適している場合があり、120スリムファンは設置奥行きが限られている場合に検討できます。

正確なモデルは、常に実際のシステム抵抗と熱要件に従って選定する必要があります。

充電ステーションメーカーにとって、適切に設計された冷却システムは、部品温度の安定維持、設備信頼性の向上、部品寿命の延長、および熱関連故障リスクの低減に役立ちます。

EV充電電力が増加し続けるにつれて、信頼性の高い冷却はさらに重要になります。

冷却ファンは充電ステーション全体と比較すると比較的小さな部品かもしれませんが、熱管理における役割は極めて重要です。

このため、信頼できる冷却ファンメーカーを選択し、現実的な動作条件下でファンを検証することは、高出力EV充電設備の開発プロセスにおいて重要な部分となるべきです。

よくある質問

なぜ高出力EV充電ステーションには高耐久冷却ファンが必要なのですか？

高出力EV充電ステーションでは、電力変換システムが大量の電気エネルギーを処理するため、大きな熱が発生します。高耐久冷却ファンは、この熱を除去し、安定した動作温度を維持するのに役立ちます。

对于EV充电应用，气流量是否比静压更重要？

这两个参数都不应被单独考虑。气流量决定可以移动的空气量，而静压决定风扇克服阻力的能力。选择风扇时，应考虑实际工作点。

EV充电柜内部高温的原因是什么？

常见热源包括功率半导体模块、整流器、变压器、电感器、电容器、开关电源以及其他电子元件。较高的环境温度和受限的气流也会进一步提高内部温度。

高功率EV充电站内部可以使用小型风扇吗？

可以。小型风扇可用于控制板、电子模块以及其他安装空间有限区域的局部散热。应根据所需气流量、静压和热负载选择合适的风扇。

80x80x25风扇通常用于什么场景？

80x80x25风扇是一种紧凑型标准化风扇尺寸，可用于电子设备散热、电源、控制柜以及其他安装空间有限的应用场景。

55mm风扇何时适用？

55mm风扇可用于紧凑型电子设备和局部散热区域，适合无法安装更大风扇的场景。选择前应确认实际气流量和压力需求。

工程师为什么会选择120薄型风扇？

当可用安装深度有限但系统仍需要较大的气流面积时，120薄型风扇会很有用。它可以帮助工程师优化柜体空间，同时保持强制风冷效果。

EV充电冷却风扇可以持续运行吗？

针对工业应用设计的风扇可以配置为长期连续运行。不过，实际使用寿命取决于电机、轴承系统、工作温度、负载、灰尘水平以及其他环境因素。

风扇转速控制如何改善EV充电器散热？

风扇转速控制使冷却系统能够根据实际热负载进行响应。温度较低时，风扇可以低速运行；温度升高时，可以提高转速。这有助于平衡散热性能、能耗和噪声。

风扇噪声对EV充电站重要吗？

重要。EV充电站可能安装在住宅、商业和公共环境中。过大的风扇噪声会影响用户体验，因此应综合评估气流量、静压和声学性能。

为什么充电器使用过滤器时静压很重要？

过滤器会限制气流。风扇必须产生足够的静压，以克服过滤器以及气流路径中其他组件产生的阻力。当过滤器受到污染时，阻力还会进一步增加。

灰尘如何影响EV充电器散热？

灰尘可能积聚在过滤器、散热器和风扇组件上。这会增加气流阻力并降低散热效率。因此，对于安装在多尘环境中的充电站，适当的过滤和维护非常重要。

广东长风有哪些认证？

广东长风的制造和产品相关认证体系包括ISO9001、ISO14000、CE、UL、TÜV、CCC、SGS、RoHS、REACH和IATF16949。

该公司还拥有UL产品认证编号GPWV2.E311396。认证范围可能根据具体产品、型号和适用认证要求而有所不同，因此客户应确认所购买产品的相关认证文件。

为什么EV充电器制造商应与经验丰富的冷却风扇制造商合作？

经验丰富的冷却风扇制造商可以帮助工程师综合评估气流量、静压、尺寸、电机特性、轴承选择、噪声、工作温度以及其他参数。这可以更容易开发出符合充电系统实际热需求的冷却方案。

客户在询问EV充电冷却风扇时应提供哪些信息？

有用的信息包括输入电压、所需气流量、静压、安装尺寸、可用厚度、工作温度、噪声要求、预期运行时间、控制方式和应用环境。

应用信息越完整，就越能准确地将冷却风扇匹配到实际充电系统中。
