ハイエンドの実験装置は、精度、安定性、再現性、長期運転のために設計されています。科学研究、分析試験、医療分析、材料試験、環境モニタリング、光学測定、電子検査など、どのような用途で使用される場合でも、熱管理は信頼性の高い性能を支える基本的な工学要素の一つです。

最新の実験機器は、ますます小型化・統合化されています。一つの筐体内に、プロセッサ、センサー、電源装置、制御基板、通信モジュール、光学部品、ディスプレイ、モータードライバ、その他の電子回路が収められる場合があります。これらの部品のほぼすべては、動作中に熱を発生します。

コンパクトな筐体内部に熱が蓄積すると、内部温度は徐々に上昇します。過度な温度は、部品特性に影響を与え、劣化を促進し、熱応力を増加させ、システムの安定性を低下させ、用途によっては測定精度にも影響を及ぼす可能性があります。

そのため、ハイエンド実験装置の設計において、冷却を後回しにしてはなりません。

「堅牢で静音性に優れた軸流ファンは、コンパクトで比較的単純な機械構造によって強制的な空気流を提供するため、熱管理システムの重要な構成要素となる可能性があります。

しかし、実験装置用のファンを選定することは、最大風量仕様の製品を選ぶほど単純ではありません。エンジニアは、騒音、振動、静圧、ベアリング構造、電圧、速度制御、動作温度、寿命、設置スペース、風向、製造の一貫性などを考慮する必要があります。

したがって、理想的な冷却ファンは、汎用品ではなく、慎重に適合された部品です。

ハイエンド実験装置において熱管理が重要である理由

多くの実験機器は再現性のある結果を提供するよう設計されているため、熱安定性は実験用途において特に重要です。

一般的な民生電子製品は、内部温度が大きく変化しても動作し続ける場合があります。しかし、高精度な実験装置は同じ許容範囲を持たないことがあります。

センサーには温度依存特性が存在する場合があります。電子回路ではパラメータ変化が発生する可能性があります。光学部品は熱膨張の影響を受けることがあります。電源モジュールは、動作負荷が増加すると追加の熱を発生する可能性があります。

このため、熱管理は単に重大な過熱を防止するだけでは不十分です。予測可能な内部動作環境を維持することにも役立つ必要があります。

数時間にわたり連続稼働する分析装置を考えてみましょう。起動時には、内部部品は比較的低温です。プロセッサ、電源、センサー、照明システム、制御回路が動作を続けるにつれて、熱が徐々に蓄積します。

装置の空気流が不十分な場合、内部温度は上昇し続け、望ましくない熱状態に達する可能性があります。

適切に設計された強制空冷システムは、この熱を継続的に除去する方法を提供します。

軸流ファンは、周囲の空気を装置内に取り込み、発熱部品へ空気を送り、暖められた空気を排気口へ移動させることができます。

空気流経路が正しく設計されている場合、熱は筐体内部に蓄積することなく継続的に除去できます。

これが、要求の厳しい実験装置に信頼性の高いファンが不可欠である主な理由の一つです。

低騒音が重要な要件である理由

実験環境は通常、製造現場とは異なります。

産業機械は、周囲の騒音がすでに大きい環境で動作する場合があります。一方、実験室では管理された比較的静かな作業環境が求められることが多くあります。

研究者、エンジニア、技術者、実験室スタッフは、装置の近くで何時間も過ごす場合があります。

彼らは、実験の監視、同僚との連絡、測定記録、結果分析、試料準備、その他の詳細な作業を行う必要があります。

過度な騒音を発生する冷却ファンは、望ましくない継続的な音響障害の原因となる可能性があります。

問題は、必ずしも音が極端に大きいことではありません。人間の耳は反復音を次第に意識するようになるため、継続的な機械音は断続的な騒音よりも目立つ場合があります。

ハイエンド機器では、音響性能も製品の品質認識に影響します。

安定した温度と低い音響出力で動作する高度な実験機器は、最大速度で連続運転する高速ファンに依存するシステムよりも、一般的に優れた使用体験を提供します。

したがって、低騒音は総合的な冷却設計の一部として考慮すべきです。

空気流要件を決定した後に単純に追加できる機能として扱うべきではありません。

ファン設計が騒音に与える影響

冷却ファンの騒音には、複数の要因が影響します。

ブレード形状は空力音に影響します。回転速度は風量と音響出力の両方に影響します。ローターのアンバランスは機械振動を発生させる可能性があります。ベアリングの動きは機械騒音の原因となる場合があります。モーター電子回路は電気的または電磁的な音を発生させることもあります。

したがって、騒音低減には機械設計と電気設計の組み合わせが必要です。

適切にバランス調整されたローターは振動を低減できます。最適化されたブレード形状は空気流効率を向上させます。適切なモーター制御は不要な速度変動を抑制できます。適切なベアリング選定は、より滑らかな動作に貢献します。

そのため、寸法や定格風量が似ている2つのファンでも、音響特性が大きく異なる場合があります。

実験装置メーカーにとって、ファンは完全な電気機械システムとして評価されるべきです。

なぜ振動には特別な注意が必要なのか

振動は、実験室用機器におけるもう1つの重要な考慮事項です。

ファンには回転部品が含まれています。ローターのバランスが適切に調整されていない場合、遠心力によって動作中に振動が発生する可能性があります。

その他の振動源には、ベアリングの動き、モーター特性、フレームの変形、取り付け条件、ファンと機器筐体の間の共振などが含まれる場合があります。

標準的な電子筐体では、わずかな振動が直ちに問題を引き起こすことはない場合があります。

しかし、光学アセンブリ、精密センサー、画像システム、機械的位置決めシステム、またはその他の敏感な部品を含む実験室用機器では、振動がより重大な影響を及ぼす可能性があります。

振動が測定精度に直接影響しない場合でも、長期間の機械的振動は内部構造や取り付け部への応力を増加させる可能性があります。

そのため、動的バランス調整は、要求の厳しい用途で使用される冷却ファンにとって重要な製造および品質管理プロセスです。

バランス調整されたローターは、より滑らかに回転し、機器へ伝達される力を低減できます。

取り付けも同様に重要です。

優れたバランス特性を持つファンでも、共振する構造に取り付けられたり、過度な機械的応力を伴って設置されたりすると、過剰な振動を発生させる可能性があります。

したがって、ファンの選定は常に筐体設計および取り付け方法と併せて検討する必要があります。

ベアリング選定が重要である理由

ベアリングシステムは、ファン性能に大きな影響を与えます。

スリーブベアリングファンは、コンパクトな構造、滑らかな動作、コスト効率が重要な場合に一般的に検討されます。スリーブベアリング設計は小型冷却ファンで広く使用されており、適切な動作条件下では十分な性能を提供できます。

しかし、ベアリングの選定は価格だけではなく、用途に基づいて行う必要があります。

実験室用機器は長時間動作する場合があり、内部温度が高くなることもあります。

これらの条件下では、技術者は期待される寿命、動作温度、取り付け方向、回転速度、潤滑特性、連続動作時間を考慮する必要があります。

ある用途で優れた性能を発揮するベアリングシステムが、別の用途でも必ず同じ寿命を提供できるとは限りません。

そのため、メーカーは最終的なベアリング構成を選択する前に、想定される動作環境を評価する必要があります。

目標は単に最も低コストのベアリングを見つけることではありません。

目標は、対象機器に適した信頼性、騒音特性、動作寿命を提供するベアリングシステムを見つけることです。

低電圧冷却ファンが役立つ理由

多くの小型実験室用機器では、低電圧電子システムが使用されています。

低電圧電源アーキテクチャは、制御基板やその他の電子モジュールの設計を簡素化できます。

冷却ファン 5V DCは、機器がすでに安定した5V電源レールを備えている場合に特に役立ちます。

既存の電気アーキテクチャに適合するファンを使用することで、システム統合を簡素化し、追加の電力変換部品の必要性を減らすことができます。

ただし、技術者は定格電圧だけを基準にファンを選定してはいけません。

重要な電気的パラメータには、動作電圧範囲、定格電流、起動電圧、ロックローター動作、速度、消費電力、制御方式が含まれます。

ファンは電気的には互換性があっても、風量や静圧性能が筐体に適合しない場合、十分な冷却を提供できない可能性があります。

したがって、電気的選定と熱的選定は同時に行う必要があります。

風量だけが唯一の性能パラメータではありません

最大風量はファン仕様の中で最も目立つ項目の1つですが、実際の冷却性能を予測するには十分ではありません。

ファンの最大風量は通常、風気抵抗が非常に低い条件で測定されます。

実際の実験室用機器は異なります。

空気は、フィルター、グリル、ヒートシンク、ダクト、保護構造、回路基板、配線、その他の内部部品を通過する必要があります。

これらの要素はすべて抵抗を生じさせる可能性があります。

抵抗が増加すると、実際の動作風量は低下します。

これが静圧が重要である理由です。

強い圧力性能を持つファンは、システム内に抵抗の大きい部品が含まれている場合でも、有効な気流を維持できます。

そのため、エンジニアはファンの気流特性と圧力特性の両方を考慮する必要があります。

最も有用な動作点は、ファン性能曲線と機器の抵抗曲線が交差する位置です。

これは、最大自由空気流量仕様だけの場合よりも、実際の冷却性能をはるかに現実的に示します。

PWM速度制御が有用である理由

実験室機器の熱負荷は、動作中に大きく変化する可能性があります。

待機モードでは、機器が発生する熱は比較的少ない場合があります。

集中的なデータ処理、高電力測定、画像処理、サンプル分析、またはその他の負荷の高い機能を実行している間は、発熱量が大幅に増加する可能性があります。

冷却ファンを常に最大速度で動作させることは、高い冷却能力を確保する一つの方法ですが、欠点もあります。

通常、高速動作は騒音出力の増加と、場合によっては消費電力の増加を意味します。

PWM制御は、より柔軟な方法を提供します。

90mm PWMファンは、温度監視および制御システムと統合することで、機器の実際の熱状態に応じてファン速度を変更できます。

内部温度が低い場合、ファンは低速で動作できます。

温度が上昇すると、制御システムはファン速度を上げることができます。

この方法により、冷却システムは変化する熱負荷に動的に対応できます。

また、最大冷却能力が必要ない期間には、不要な騒音を低減できます。

高性能な実験室機器では、熱性能と音響性能のこのバランスが特に価値を持つ場合があります。

ファンサイズを機器に合わせる必要がある理由

可能な限り大きなファンを選択することが、常に正しいエンジニアリング上の判断とは限りません。

大きなファンは、低い回転速度でより多くの気流を発生させることができ、騒音低減に有利な場合があります。

しかし、大型ファンはより広い物理的スペースを必要とし、コンパクトな実験室機器には適合しない場合があります。

小型ファンは狭いスペースに設置できますが、必要な気流を得るためにより高い回転速度が必要になる場合があります。

高い回転速度は騒音出力を増加させ、機械的寿命にも影響を与える可能性があります。

したがって、適切なファンサイズはシステム全体によって決定する必要があります。

エンジニアは、筐体寸法、利用可能な取り付け領域、必要な気流、静圧、熱負荷、許容可能な騒音、消費電力、および制御要件を考慮する必要があります。

冷却ソリューションは、理想的には機械設計プロセスの初期段階で検討するべきです。

筐体が完成した後でのみファンを選定すると、利用可能な気流経路が狭すぎる、または排気開口部が不十分であることにエンジニアが気付く可能性があります。

早期の熱設計計画によって、これらの問題を防ぐことができます。

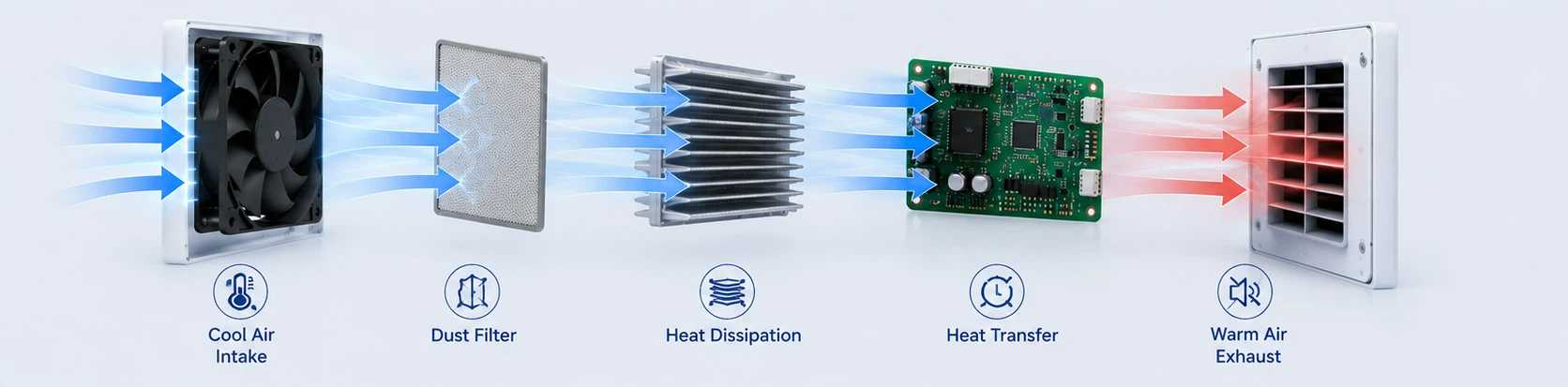

気流方向と筐体設計

ファンの位置は、ファン自体と同じくらい重要です。

適切に設計された冷却システムは、明確な気流経路を確立する必要があります。

冷気は適切な吸気領域から筐体内に入る必要があります。

気流は発熱部品を通過するか、その近くを通る必要があります。

その後、加熱された空気は専用の排気領域へ導かれる必要があります。

吸気口と排気口が近すぎる位置に配置されている場合、熱気が再循環する可能性があります。

再循環とは、ファンが機器内部ですでに加熱された空気を吸い込むことを意味します。

これにより、流入空気と加熱された部品との温度差が小さくなり、冷却効果が低下します。

PCB配置、ヒートシンク位置、ケーブル配線、フィルター位置、保護グリル、内部壁はすべて気流に影響を与える可能性があります。

したがって、ファン選定と筐体設計は統合された熱工学上の問題として扱うべきです。

連続動作時の信頼性

实验室设备可能需要每天运行数小时。

一些仪器可能会在整个工作日内保持运行状态。其他设备可能会在长期实验或自动化测试期间持续运行。

因此，冷却风扇必须能够承受连续旋转和反复启动循环。

可靠性取决于许多因素。

电机必须保持稳定运行。

轴承必须保持适当的性能。

转子必须保持平衡。

框架必须保持结构稳定性。

电子控制电路必须保持可靠。

材料必须能够承受预期工作温度。

还必须保持不同批次之间的制造一致性。

这就是为什么专业风扇制造商需要进行多项测试程序。

高低温测试可以评估环境耐受能力。

风量和压力测试可以验证空气动力性能。

噪声测试可以评估声学特性。

动态平衡可以降低转子不平衡。

电气测试可以验证运行特性。

耐久性测试可以帮助评估长期可靠性。

综合测试系统能够让设备制造商在将冷却风扇集成到高价值实验室仪器中时更有信心。

为什么制造一致性很重要

仅凭产品规格并不能保证实际应用中的性能完全相同。

两个风扇可能具有相同的框架尺寸、额定电压和标称转速，但仍可能产生不同程度的振动、噪声、风量或电流。

叶片几何形状、转子平衡、电机绕组、轴承质量、注塑精度、装配准确性以及电子元件的微小差异都可能影响性能。

对于实验室设备制造商而言，一致性尤为重要。

工程团队可能会在原型开发期间验证冷却风扇，但批量生产要求之后的每个批次都保持相似特性。

这使得制造能力和质量控制成为选择供应商时的重要因素。

具备一体化设计、模具制造、电子、组装和测试能力的供应商可以更好地控制生产一致性。

质量管理也有助于减少意外偏差。

如何为实验室设备选择合适的风扇

实际选择过程应从热量需求开始。

第一步是确定设备在正常和最大运行条件下产生的热量。

第二步是评估可用安装空间。

第三步是计算或估算系统的气流阻力。

第四步是确定所需的风量和静压工作点。

第五步是定义可接受的声学和振动水平。

第六步是确定电气要求，包括电压、电流、启动行为和速度控制。

第七步是评估工作温度和预期使用寿命。

最后一步是评估制造商的质量体系、测试能力、定制能力和生产一致性。

这一流程相比仅根据最大风量选择产品，能够为风扇选择提供更加可靠的依据。

Chungfo风扇如何支持实验室设备冷却应用

Chungfo Fanは、電子機器、家電製品、冷却システム、換気設備、医療機器、産業製品、その他の熱管理用途向けの冷却ファンソリューションの開発および製造に注力しています。

同社は、製品設計、射出成形、SMT生産、組立を含む一貫した製造能力を備えています。

この統合された生産体制により、製造プロセスの各段階をより効果的に連携させることができます。

製品性能評価および品質管理のため、同社は動的バランス試験機、塩水噴霧腐食試験設備、風洞圧力試験システム、高低温試験槽、騒音試験設備、RoHS分析装置、ガウスメーターなどの設備を保有しています。

これらの試験能力により、ファン性能を複数の観点から評価できます。

風量および静圧試験により、空力性能を検証できます。

騒音試験により、音響特性を評価できます。

高低温試験により、環境適応性を評価できます。

動的バランス調整により、ローターの振動を制御できます。

電気試験により、動作特性を検証できます。

材料および適合性試験により、関連する製品要件を満たすことを支援できます。

実験室機器メーカーにとって、この包括的な能力は価値があります。なぜなら、精密機器の冷却要件は別の製品の要件と同一であることはほとんどないためです。

ある機器では、小型の低電圧ファンが必要になる場合があります。

別の機器では、空気流路の制限により、より高い静圧が必要になる場合があります。

別の機器では、極めて低い騒音が優先される場合があります。

異なるシステムでは、動作中に熱負荷が変化するため、PWM速度制御が必要になる場合があります。

したがって、専門的なファンサプライヤーは、単に標準製品を供給するのではなく、用途を理解できる能力を備えている必要があります。

堅牢で静音性の高い軸流ファンが必要な理由

基本的な理由は単純です。

高性能な実験室機器には、不要な音響的および機械的な干渉を発生させることなく、安定した熱管理が必要です。

適切な軸流ファンは、熱を除去し、内部温度をより安定させ、繊細な電子部品を保護し、熱応力を低減し、長期的な動作を支援します。

ファンはまた、機器によって生じる実際の条件下で信頼性高く動作する必要があります。

つまり、エンジニアは風量、静圧、騒音、振動、軸受構造、電気特性、動作温度、設置スペース、制御方式を総合的に考慮する必要があります。

したがって、高品質なファンは1つの仕様だけで定義されるものではありません。

最も有用なソリューションとは、熱性能、音響性能、機械的信頼性、電気的互換性、耐用年数の間で適切なバランスを実現するものです。

高性能な実験室機器では、製品開発の初期段階から冷却を考慮する必要があります。

適切に設計された熱管理システムは、多くの問題が発生する前に防ぐことができます。

よくある質問

高性能な実験室機器に適した軸流ファンの種類は何ですか？

適切なファンは、機器の熱負荷、空気流抵抗、設置スペース、電圧、騒音要件、振動許容度、予想動作寿命によって異なります。すべての実験室用途に理想的な万能ファンは存在しません。

なぜ実験室機器には低騒音冷却が必要なのですか？

実験室のスタッフは、機器のそばで何時間も作業する場合があります。継続的なファン騒音は作業環境の快適性に影響を与える可能性があり、集中、観察、コミュニケーションが重要な環境では望ましくない場合があります。

より高い風量は常により良い冷却を意味しますか？

いいえ。実際の冷却性能は、システム全体の動作点によって決まります。筐体の空気流抵抗が高い場合、高い自由空気風量定格を持つファンよりも、強い静圧を持つファンの方が実際の使用環境で優れた冷却性能を発揮する場合があります。

なぜ静圧が重要なのですか？

フィルター、ヒートシンク、保護グリル、ダクト、狭い開口部、密集した部品はすべて空気流抵抗を生み出します。静圧は、その抵抗に対してファンがどれだけ効果的に風量を維持できるかを示します。

PWM制御は音響ノイズを低減できますか？

PWM制御は、熱需要が低い期間に不要なファン速度を低下させることができます。機器の温度が上昇すると、コントローラーは速度を上げることができます。これにより、システムは冷却能力と音響出力のバランスを取ることができます。

スリーブベアリングファンは実験室機器に適していますか？

スリーブベアリングファンは、動作条件、取り付け方向、温度範囲、期待寿命、騒音特性が機器要件と適合する用途では適しています。ベアリングの選定は常に実際の用途に基づいて行う必要があります。

デザイナーが5V DC冷却ファンを選択する理由は何ですか？

5V DCファンは、機器にすでに安定した5V電源レールがある場合に役立ちます。電気的な統合を簡素化できますが、エンジニアは依然として消費電流、起動性能、風量、圧力、制御要件を評価する必要があります。

いつ90mm PWMファンが良い選択になりますか？

90mm PWMファンは、機器に十分な設置スペースがあり、動的な速度制御が必要な場合に役立ちます。システムに正しく適合させることで、風量能力と制御可能な騒音性能のバランスを提供できます。

Chungfo Fanにはどのような認証がありますか？

Chungfo Fanが取得している認証および適合資格には、ISO9001、ISO14000、CE、UL、TÜV、CCC、SGS、RoHS、REACH、IATF16949が含まれます。同社にはGPWV2.E311396に関連するUL製品登録情報もあります。

Chungfo Fanはカスタマイズされた冷却ソリューションを開発できますか？

はい。冷却ファンソリューションは、寸法、電圧、風量、静圧、速度、騒音、ベアリング構造、コネクタ、配線構成、PWM制御などの要件に応じて開発できます。

認証および品質能力

Chungfo Fanは、製造および製品品質システムに関連するさまざまな認証および適合資格を維持しています。

取得している認証には、ISO9001、ISO14000、CE、UL、TÜV、CCC、SGS、RoHS、REACH、IATF16949が含まれます。

同社にはGPWV2.E311396に関連するUL製品登録情報もあります。

これらの認証および適合能力は、高い要求が求められる用途向けの冷却ファンメーカーを評価する顧客にとって、追加の参考情報となります。

ただし、認証はサプライヤー評価の一部分にすぎません。

高性能実験室機器向けでは、メーカーは製品試験、生産の一貫性、エンジニアリング能力、カスタマイズサポート、品質管理、長期供給能力も評価する必要があります。

信頼できる冷却ファンサプライヤーは、製品選定やサンプル試験から量産および品質検証まで、全工程をサポートできる必要があります。

結論

高性能実験室機器の信頼性は、その主要機能を支えるシステムの信頼性によって決まります。

熱管理はそのようなシステムの一つです。

実験室機器がより小型化、高性能化、統合化するにつれて、熱密度は増加し続けています。

同時に、実験室の利用者は機器が長期間にわたって静かかつ確実に動作することをますます期待しています。

これは高度なエンジニアリング要件を生み出します。

冷却ファンは、過度な騒音を発生させることなく十分な風量を提供する必要があります。

不要な振動を発生させず、安定した動作を維持する必要があります。

連続運転に耐えられなければなりません。

電気的特性は機器と一致している必要があります。

ベアリング構造は、想定される動作条件に適している必要があります。

風量性能は、筐体の実際の抵抗に対して有効であり続ける必要があります。

そして、製造品質は試作から量産まで一貫して維持されなければなりません。

堅牢な静音軸流ファンは、正しく設計、選定、試験、統合された場合、これらの要件を満たすことができます。

最も効果的なソリューションは、必ずしも最大風量が最も高いファンではありません。

重要なのは、風量、静圧、騒音性能、振動制御、電気的互換性、信頼性、耐用年数の適切な組み合わせを提供するファンです。

そのため、実験室機器メーカーにとって、熱管理は製品開発の初期段階から考慮すべき事項です。

ファン、通風経路、発熱部品、筐体、制御システムを一つの完全なシステムとして設計すると、より静かで安定性が高く、信頼性のある実験室機器を実現できます。

統合された製造能力、専門的な試験設備、品質管理システム、用途指向のエンジニアリングサポートを備えたChungfo Fanは、要求の厳しい電子機器、実験室、冷却、医療、産業用途向けの冷却ファンソリューションを提供できる体制を整えています。

信頼できる熱管理パートナーを探している機器メーカーにとって、適切なファンを選択することは単に部品を選ぶことではありません。

それは、製品全体の信頼性、安定性、騒音性能、長期的価値に影響を与える重要なエンジニアリング上の決定です。
