遠心ファンは、現代産業で最も広く使用されている送風装置の一つです。HVACシステムや冷凍機器から、医療機器、産業オートメーション、通信キャビネット、電気自動車充電ステーション、インテリジェント製造システムに至るまで、遠心ファンは安定した動作温度を維持し、機器の信頼性の高い性能を確保するために必要な気流を提供します。

産業機器がますます小型化・高性能化するにつれて、熱管理への要求は高まり続けています。メーカーは、より高い風量と静圧を提供するだけでなく、低振動、低騒音、長寿命も維持できるブロワファンを求めています。このような条件下では、一見小さな問題がシステム全体の信頼性に大きな影響を与える可能性があります。それがインペラのアンバランスです。

定期メンテナンスや修理の際、保守技術者は異常振動、過度な騒音、モーター温度の上昇、またはベアリングの早期摩耗を発見することがあります。これらの症状は一見無関係に見えるかもしれませんが、多くはアンバランスなインペラに起因しています。

インペラのアンバランスは単なるメンテナンス上の問題ではありません。消費電力、送風効率、機器寿命、保守コスト、さらには作業環境の安全性にも影響します。アンバランスなインペラで動作するファンはより多くの電力を消費し、ベアリングやシャフトに追加の負荷をかけ、不要な振動を発生させ、予期しない停止の可能性を高めます。

幸いなことに、インペラのアンバランスの原因のほとんどは予防可能です。アンバランスが発生する仕組みを理解し、早期警告の兆候を認識し、適切な保守手順を実施することで、技術者は遠心ファンの寿命を大幅に延ばしながら、メンテナンスコストを削減できます。

この包括的なガイドでは、インペラのアンバランスの主な原因、専門メーカーが製造工程でこれらのリスクをどのように最小限に抑えているか、そしてChungfo Fanのような経験豊富なメーカーから高品質な製品を選択することが効果的な長期投資となる理由を説明します。

インペラのバランスが重要な理由

インペラは、あらゆる遠心ファンの心臓部です。高速回転すると、ブレードが遠心力によって空気を外側へ加速させ、気流と静圧を発生させます。

このプロセスを滑らかかつ効率的に維持するには、インペラの重心が回転軸と正確に一致していなければなりません。

ブレード間のごく小さな重量差であっても、インペラが回転し始めると大きな遠心力を発生させる可能性があります。

例えば、4,000 RPMで回転するインペラは、毎分数千回の加速度サイクルを経験します。わずか数グラムの材料が片側に蓄積するだけで、発生する遠心力はその異物自体の重量の数倍になることがあります。

この力はモーターシャフト、ベアリング、ハウジング、取り付け構造へ直接伝達されます。

その結果、機器全体の振動増加、ベアリング疲労の加速、シャフトのたわみ、取り付けボルトの緩み、動作温度の上昇、モーター電流の増加、過度な騒音、送風効率の低下、機器寿命の短縮、保守コストの増加が発生します。

工場、病院、データセンター、冷凍システム、または輸送インフラで連続稼働する機器では、安定した運転を確保し予期しないダウンタイムを最小限に抑えるため、適切なインペラバランスの維持が不可欠です。

インペラはどのようにアンバランスになるのか？

多くの人は、インペラのアンバランスはブレードが破損したり目に見える損傷を受けたりした場合だけ発生すると考えています。しかし実際には、アンバランスは通常徐々に進行します。

すべての回転体には重心があります。製造時、技術者はこの重心がシャフト軸と完全に一致するようにインペラを慎重に設計します。

しかし時間の経過とともに、いくつかの要因が本来の重量分布を変化させる可能性があります。

1枚のブレードにほこりが蓄積する。

別の部分では腐食によって材料が失われる。

保守担当者が錆を削り取る。

小さな衝撃によって一部分が曲がる。

緩んだハブがシャフト上でわずかにずれる。

それぞれの変化は小さく見えても、積み重なることで重心が回転軸からずれます。

これが発生すると、回転中に遠心力が継続的に重い側を外側へ引っ張ります。

静止した物体とは異なり、回転部品では速度が上昇するにつれてこれらの力が大幅に増幅されます。

そのため、高速遠心ファンには低速産業機器よりもはるかに精密なバランス調整が必要です。

そのため専門メーカーは、目視検査だけに頼らず、動的バランス試験を実施しています。

静的バランスと動的バランス

静的バランスと動的バランスの違いを理解することは、保守担当者と機器設計者の双方にとって重要です。

静的バランス調整では、停止状態でインペラのバランスが保たれているかを測定します。

インペラは、低摩擦の支持部上で静止している場合、完全にバランスが取れているように見えることがあります。

しかし、毎分数千回転で動作すると、空力、シャフトの柔軟性、製造公差によって追加の動的力が発生します。

動的バランス調整では、インペラが動作速度で回転している際の振動を測定します。

ISO 1940などの国際規格では、機器の種類や動作条件に応じた許容バランス等級が定義されています。

高精度用途では、より厳しいバランス許容値が必要になります。

医療機器、実験装置、半導体製造装置、精密オートメーションシステムでは、一般的な換気システムよりも通常、より厳格なバランス等級が求められます。

これが、専門的なブロワファンメーカーが製造全体を通じて精密バランス調整設備に多額の投資を行う理由です。

インペラのアンバランスを引き起こす最も一般的な10の原因

1. ほこりや汚れの蓄積

インペラの不釣り合いの最も一般的な原因は、不均一な汚染です。

運転中、空気中のほこり、繊維、油脂、煙、微細な粒子が徐々にブレード表面に付着します。

インペラ全体で気流パターンが異なるため、汚染物質が均等に蓄積することはほとんどありません。

最終的に片側が反対側より重くなります。

木材、紙、小麦粉、繊維、セメント、プラスチック、化学物質、金属粉末を扱う産業では、この問題が頻繁に発生します。

ほこりの多い産業用制御キャビネット内に設置された電子冷却システムでさえ、長期間の運転後には十分な汚染物質が蓄積することがあります。

そのため、定期的な清掃は最も簡単で効果的な予防保全対策の一つです。

保守担当者は定期的にインペラを点検し、ブレード表面を損傷しない承認済みの非研磨性清掃方法を使用して付着物を除去する必要があります。

2. 腐食および表面侵食

環境条件もインペラの不釣り合いに大きく影響します。

沿岸地域に位置する施設では、換気設備が塩分を含む空気にさらされることがよくあります。

化学工場では腐食性ガスが放出される場合があります。

産業用排気システムでは、酸性またはアルカリ性の粒子が運ばれることがあります。

これらの汚染物質は徐々にインペラ表面を侵食します。

均一な腐食とは異なり、局所的な腐食は材料を不均一に除去します。

同様に、高速気流中に含まれる研磨性粒子は、特定のブレード部分を継続的に摩耗させます。

ある場所の材料が失われ、他の場所がそのまま残ることで、元のバランスが変化します。

耐腐食性材料の選択、防護コーティングの適用、定期点検の実施により、このリスクを大幅に低減できます。

過酷な産業環境向けのファンを製造するメーカーでは、耐腐食性を向上させるために、強化エンジニアリングプラスチック、アルミニウム合金、ステンレス鋼、または特殊処理された金属部品を使用することがよくあります。

3. 保守時の不適切な清掃

インペラの清掃は簡単に見えるかもしれませんが、不適切な清掃方法によって新たな不釣り合いが生じることがよくあります。

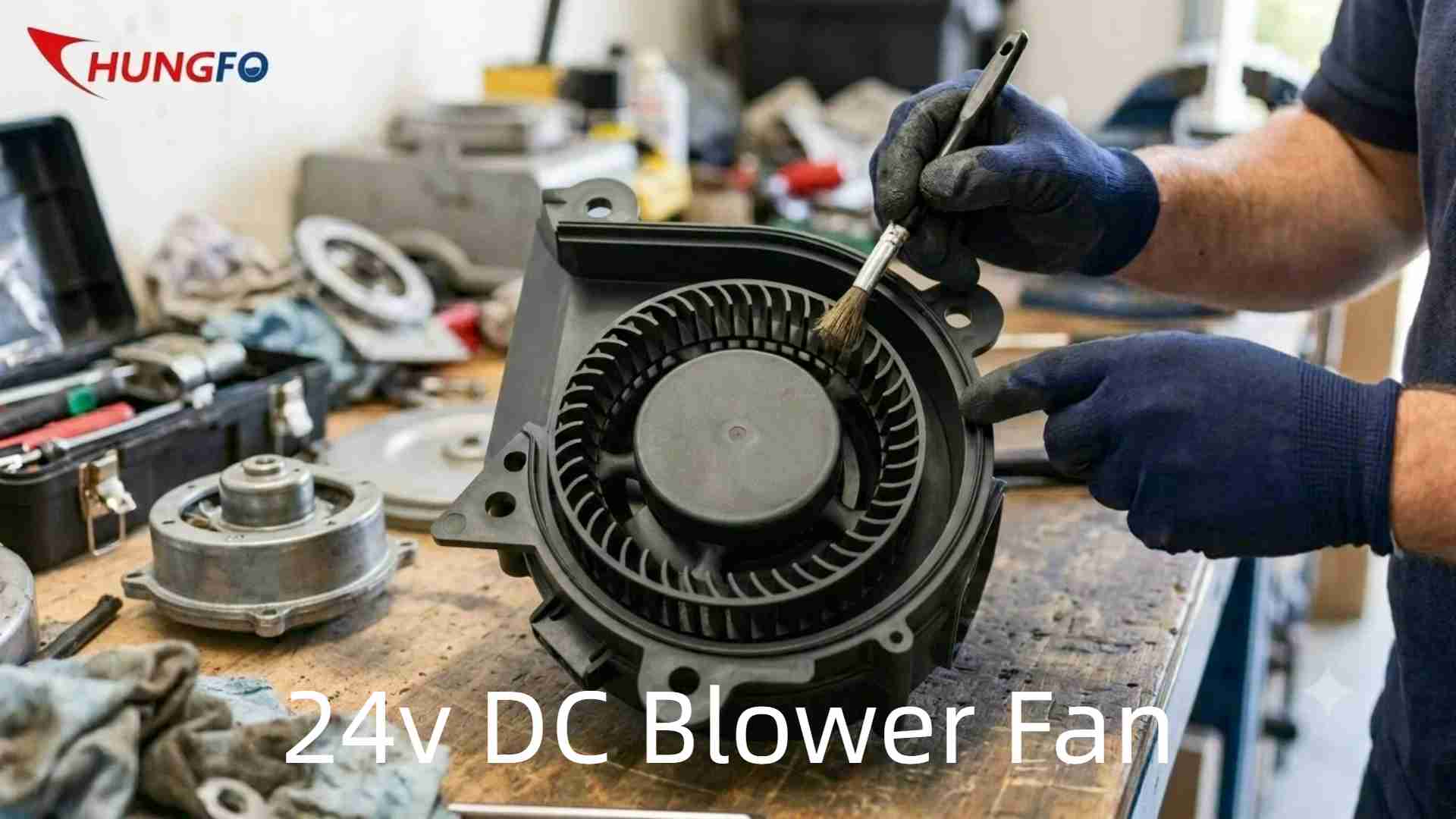

一部の技術者は、硬化した汚れを除去するために、スチールブラシ、研削ホイール、または強力な削り取り工具を使用します。

汚れは除去されますが、少量のブレード材料も同時に削り取られます。

保守担当者がすべてのブレードから同じ量を除去することはほとんどないため、インペラは不均衡になります。

プラスチックやアルミニウム表面を侵す化学洗浄剤でも、同様の結果が生じる可能性があります。

専門的な保守ガイドラインでは、ファン部品向けに特別に設計された柔らかいブラシ、圧縮空気、または承認済みの洗浄液の使用を推奨しています。

目的は、ブレードの形状や材料の厚さを変えることなく汚染物質を除去することです。

4. 機械的衝撃によるブレードの変形

インペラは、輸送、設置、または保守中に偶発的な損傷を受けることがあります。

落下した工具、不適切な保管、または周囲の設備との偶発的な衝突によって、1枚のブレードがわずかに曲がることがあります。

変形量がわずか0.数ミリメートルであっても、高い回転速度によってその影響は増幅されます。

曲がったブレードは重量分布を変えるだけでなく、気流パターンも乱します。

この組み合わせにより、機械的振動と空力騒音の両方が発生します。

精密測定を行わずに損傷したブレードを手作業で矯正しようとしても、元のバランスを回復できることはほとんどありません。

ほとんどの場合、大きく変形したインペラは、修理後に専門的な動的バランス調整を行うか、完全に交換する必要があります。

5. ハブまたは取り付け部品の緩み

すべての不釣り合いがインペラ自体に起因するわけではありません。

緩んだハブ、シャフトアダプター、ロッキングカラー、または取り付けボルトは、回転部品間にわずかな動きを許します。

初期段階では、この動きを検出することはほぼ不可能な場合があります。

ただし、回転力が増加すると、微細なずれがより大きくなります。

その結果、ブレードに損傷がないにもかかわらず、インペラのアンバランスに似た状態になります。

したがって、定期保守では、メーカー仕様に従ってすべての締結部品のトルク確認を含める必要があります。

インペラ自体を交換するのではなく、緩んだ機械的接続を修正することで、多くの予期しない振動問題が解消されます。

6. ベアリング摩耗とシャフトの動き

ベアリング故障は、過度な振動や異常音などの類似した症状を生じるため、インペラのアンバランスと混同されることがよくあります。実際には、摩耗したベアリングがインペラのアンバランスの根本原因の一つになることもあります。

ベアリングが経年劣化すると、内部すき間が徐々に増加します。シャフトは本来の中心線上で正確に回転しなくなります。その代わり、半径方向および軸方向にわずかに動き始めます。インペラ自体が完全にバランスされていても、回転中心がずれるため、回転アセンブリはアンバランスであるかのように振る舞います。

この現象は回転速度が上昇するにつれてますます深刻になります。4,000～6,000 RPMで連続運転する遠心ファンは、ベアリング摩耗が進行すると、許容基準を超える振動レベルを急速に発生させる可能性があります。

定期的な潤滑、振動解析、計画的なベアリング交換は、最も効果的な予防保全対策の一部です。保全技術者は、ベアリングを最初に点検せずに、インペラの交換だけで振動問題が解消すると決して考えるべきではありません。

7. モーターシャフトの芯ずれ

見落とされがちなもう一つのアンバランスの原因は、不適切なシャフトの位置合わせです。

モーター交換や大規模修理の後、技術者がモーターシャフトとインペラハブ間の同心度を確認せずに部品を再取り付けすることがあります。わずかな角度ずれや平行ずれでも、運転中に周期的な振動を発生させる可能性があります。

現代の工場では、高速回転機械に必要な精度を従来の定規による方法では確保できないため、レーザー芯出し装置の使用が増えています。

不十分なシャフトの位置合わせは、ベアリング荷重を増加させ、シール摩耗を促進し、モーター効率を低下させ、ファン全体の耐用年数を短縮します。

重要な産業設備では、最終保守点検の一部として、必ず位置合わせの確認を含めるべきです。

8. 不適切な溶接または修理手順

緊急修理では、損傷したインペラを溶接または補強する必要が生じる場合があります。

溶接によって構造強度を回復できても、回転アセンブリの重量分布はほぼ必ず変化します。

追加された溶接材料は一部分の質量を増加させる一方で、局所的な加熱によってブレード形状が変形する場合もあります。

溶接後に専門的な動的バランス調整を行わないと、振動は通常、修理前より悪化します。

精密測定を行わずに余分な溶接材料を削り取ることは、さらなるアンバランスを引き起こします。

構造修理が避けられない場合は、使用に戻す前に、完全なローターアセンブリで動的バランス調整を実施する必要があります。

9. 製造公差の偏差

すべてのアンバランスが運転中に発生するわけではありません。

製造品質の低さにより、ファンが設置される前からアンバランスが発生することがあります。

ブレードの厚さにばらつきがある場合、成形精度が不均一な場合、または組立公差が設計限界を超える場合、インペラは適切なバランスを達成できない可能性があります。

このため、信頼できるメーカーは、自動生産設備、精密金型、CNC加工、包括的な検査システムに多額の投資を行っています。

各製造工程が回転アセンブリの最終的なバランスに影響を与えます。

高品質な製造は、将来の保守要件を大幅に低減し、長期的な運転安定性を向上させます。

10. 長期間の金属疲労と材料劣化

すべての回転部品は、運転寿命を通じて周期的な応力を受けます。

数千時間の運転後、ブレード根元、ハブ接続部、または高応力領域の近くで微細な疲労亀裂が発生し始める可能性があります。

これらの亀裂は初期段階では見えませんが、徐々にインペラの剛性と重量分布を変化させます。

エンジニアリングプラスチックも、高温環境に長期間さらされると、長期的な熱劣化を経験する場合があります。

材料特性が変化すると、特に頻繁な始動・停止サイクルを伴う用途では、変形が発生しやすくなります。

目視検査、振動監視、非破壊検査を用いた定期点検により、重大な故障が発生する前に疲労損傷を検出できます。

新たなアンバランスを生む一般的な保守ミス

皮肉なことに、ファン性能の向上を目的とした保守作業が、まったく新しいアンバランス問題を生み出すことがあります。

よくあるミスの一つは、インペラをモーターシャフト上のわずかに異なる位置へ再取り付けすることです。小さな位置変更でも動的挙動が変化する可能性があります。

別の頻発する誤りは、取り付けボルトを不均一に締め付けることです。不均等な締結力により、ハウジングが変形したり、シャフトの位置合わせがずれたりする可能性があります。

清掃後に一部の技術者はインペラを再塗装します。保護コーティングには利点がありますが、不均一な塗装厚さによって重量が増加し、高回転速度でのバランスに影響する可能性があります。

損傷したインペラの1枚のブレードまたは1つの部分だけを交換することも、別の危険な方法です。交換部品が寸法仕様を満たしていても、わずかな重量差が残ることがよくあります。

大規模修理後に動的バランス調整を省略することは、おそらく最も高価な間違いです。ファンは短時間の試運転では正常に見えても、長時間運転後に激しい振動が発生する可能性があります。

専門的な保守手順には、機器を稼働状態に戻す前の最終振動検査が必ず含まれます。

インペラのアンバランス対 ベアリング故障

これら2つの状態は似た症状を示しますが、違いを理解することで、保守技術者は不要な修理を避けることができます。

最新の振動解析装置は、振動周波数を分析することでこれらの故障を区別することを容易にします。

インペラの不均衡は通常、回転速度の周波数で振動を発生させますが、損傷したベアリングはより高周波の振動特性を生成します。

予知保全技術

産業用設備の保全哲学は、過去10年間で劇的に変化しました。

設備故障を待つのではなく、多くの工場では現在、予知保全戦略を採用しています。

ワイヤレス振動センサーが回転機器を継続的に監視します。

温度センサーが異常なベアリングの加熱を検知します。

モーター電流の監視により、機械的負荷の変化を特定します。

FFT周波数解析により、異なる振動源を分離します。

人工知能アルゴリズムは過去の運転データを比較し、操作者が症状に気付く前に将来の故障を予測します。

産業用IoT (IIoT) プラットフォームにより、保全エンジニアはクラウドベースのダッシュボードを通じて何百もの遠心ファンを遠隔で監視できます。

デジタルツイン技術は回転機器の仮想モデルを作成し、運転条件をシミュレーションし、部品の摩耗を推定します。

これらの技術により、予期せぬダウンタイムを減らし、保全コストを削減します。

Chungfo Fanにおける動的バランス調整プロセス

Chungfo Fanでは、インペラのバランスは単なる最終検査項目ではなく、製造工程全体で最も重要な品質特性の一つとして扱われます。

すべてのプロジェクトは精密設計から始まります。計算解析を使用して、工具生産前にブレード形状、気流分布、回転安定性を最適化します。

射出成形金型は、高精度の加工装置を用いて製造され、ブレードの寸法と重量分布の一貫性を確保します。

成形された各インペラは、組み立て前に寸法検査を受けます。

モーター軸は同芯性と直線性の測定が行われます。

ローターアセンブリは、組み立て誤差を最小限に抑える自動化製造プロセスで製造されます。

組み立て後、専門の動的バランス装置が回転中の振動を運転速度で測定します。

不均衡が検出された場合、振動値が厳格な内部品質基準を満たすまで、精密な重量補正手順が行われます。

完成したファンは、その後、包括的な性能試験に入ります。

気流量は風洞装置を使用して検証されます。

静圧性能は標準化された実験室条件で測定されます。

騒音試験は専用の音響室で実施されます。

モーターの電気性能は、さまざまな負荷条件下で評価されます。

信頼性試験には、連続寿命試験、高温運転、低温運転、耐湿性評価、塩水噴霧試験、繰り返しの始動・停止サイクルが含まれます。

すべての品質検査を完了した後にのみ、製品は出荷承認されます。

この厳格な製造プロセスにより、すべての遠心ブロワーは使用寿命を通じて安定した性能を発揮します。

高品質ブロワーファンの用途

適切なブロワーファンの選択は、適切なバランスの維持と同様に重要です。

高品質のDCブロワーファンは、安定した気流と低振動が重要な産業用自動化機器、通信キャビネット、インテリジェント制御システム、バッテリーエネルギー貯蔵装置、レーザー機械、医療用換気システムで広く使用されています。

6025ブロワーは、気流、静圧、設置スペースの優れたバランスにより、コンパクトな電子機器向けの人気のあるソリューションとなっています。典型的な用途には、産業用コントローラー、ネットワークスイッチ、ルーター、プリンター、POS端末、セキュリティシステム、スマートホームゲートウェイが含まれます。

コンパクトな50mm DCブロワは、非常に限られた設置スペース内で効率的な冷却を必要とする機器向けに設計されています。ポータブル医療機器、携帯型空気清浄機、ハンドヘルド分析機器、コーヒーマシン、サービスロボット、防犯カメラ、組み込み電子機器、インテリジェント民生製品などで広く使用されています。

精密製造されたブロワファンを使用することで、振動を低減し、機器の寿命を延ばし、メンテナンス頻度を下げ、システム全体の信頼性を向上させます。

Chungfo Fanを選ぶ理由

Chungfo Fanは、世界中のOEMおよびODM顧客向けに熱管理および送風ソリューションを専門とするプロフェッショナルメーカーです。

長年の製造経験により、同社は製品研究開発、構造設計、金型製造、射出成形、モーター生産、SMT加工、自動組立、品質検査、信頼性試験を網羅する完全な生産システムを構築しています。

製造施設は約20,000平方メートルの敷地を占め、標準製品とカスタマイズされた冷却ソリューションの両方に対応可能な複数の自動生産ラインを運営しています。

製品ラインアップには、AC冷却ファン、DC冷却ファン、遠心ブロワファン、クロスフローファン、フレームレスファン、ECファン、および産業・商業用途向けのカスタマイズ冷却システムが含まれます。

製品は、家電製品、産業オートメーション、医療機器、通信インフラ、冷却システム、充電設備、エネルギー貯蔵システム、インテリジェント交通、防犯設備、新エネルギー産業などで幅広く使用されています。

製品の一貫性を確保するため、工場には高度な動的バランス調整システム、気流実験室、静圧試験設備、騒音試験室、高低温試験槽、塩水噴霧試験設備、モーター耐久試験システム、総合的な電気性能試験装置が備えられています。

すべての生産工程は、原材料検査から最終出荷まで厳格な品質管理手順に従っています。

製造技術への継続的な投資により、Chungfo Fanは高効率、低振動、低騒音、安定した気流、長寿命を備えた製品を顧客に提供しています。

製造に加えて、同社はカスタマイズされたエンジニアリングサポートも提供し、さまざまな使用環境、設置スペース、気流要件、信頼性への期待に応じて冷却性能を最適化できるよう顧客を支援しています。

産業界がインテリジェント製造や省エネルギー機器へ移行し続ける中、Chungfo Fanは、世界中の顧客の保守コストを削減しながら機器性能を向上させる革新的な冷却技術の開発に取り組み続けています。

結論

インペラーのアンバランスは、単一の要因によって発生することはほとんどありません。通常は、汚染、腐食、ベアリング摩耗、シャフトのずれ、不適切なメンテナンス方法、製造公差、材料疲労、不十分な修理手順などが複合的に影響した結果として発生します。

これらの原因を理解することで、保守エンジニアは問題を早期に検出し、効果的な予防保全プログラムを実施し、高額な設備故障を削減できます。

精密製造された遠心ファンを選択し、標準化されたメンテナンス手順に従い、予知保全技術を活用することで、設備の信頼性を大幅に向上させ、耐用年数を延ばし、エネルギー消費を削減し、運転停止時間を最小限に抑えることができます。

長期的な冷却性能を求める企業にとって、Chungfo Fanのような経験豊富なメーカーが提供する専門的に設計されたブロワファンへの投資は、単なる購買決定ではなく、運用効率と製品信頼性への戦略的な投資です。
